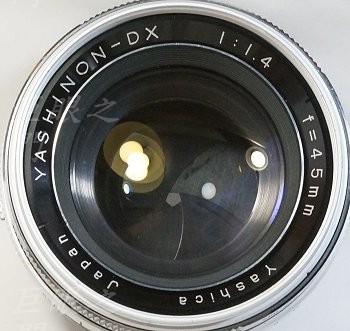

這隻鏡以前改過,拆的方法以前貼過了。

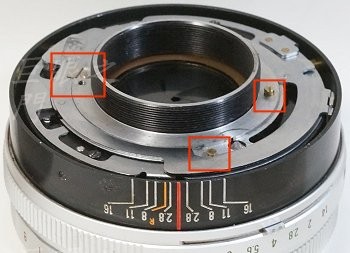

後蓋拆開後,把快門葉片拆除,都裝回。此鏡要改 Leica M 有點勉強,如果用原來的對焦系統會太長,以前也研究過,想不出來解決方案。所以要把原來的對焦系統捨棄,改用 M42-M42,長度 12-17 mm 的對焦筒,但前面與對焦筒結合的 M42 接環凸緣要車的很薄。接環凸緣會頂到紅框中的一些位置。

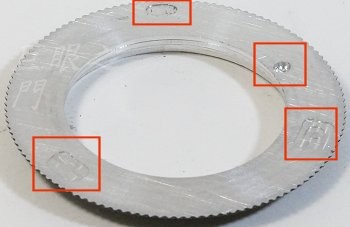

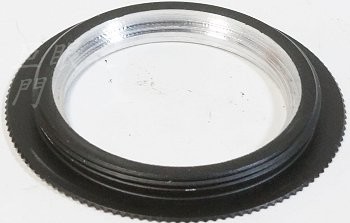

把 M42 接環車薄,紅框中配合鏡身上的凸起,用銑刀稍微挖一下,這個凸緣處已經車到剩下約 0.6 mm 了,所以要注意不要挖穿了。
另外一面,要車到配合鎖環的形狀。

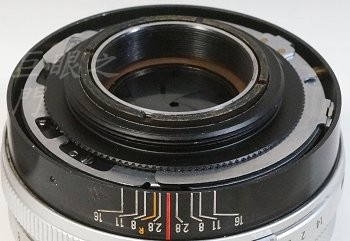

用原來的鎖環將 M42 螺紋環鎖住。

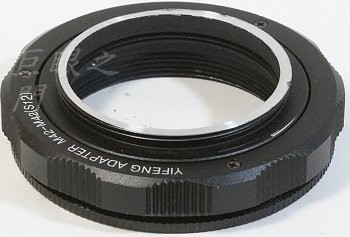

對焦筒的尾巴還長了一點,車掉了約 1.5 mm 左右,反正是要車到 LM 接環貼上去能對到無限遠為準。
尾巴用 M42-L39 的轉接環,車短了後面再鎖上 L39-LM 接環。

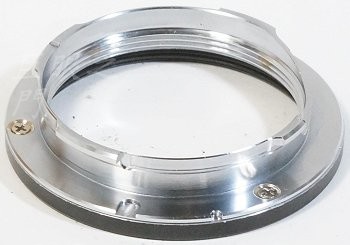

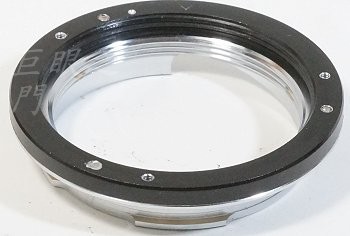

另外一面,多了幾個洞,因為一開始孔位鑽錯了。
裝起來,要注意,螺紋方向要對準,鏡頭上方要對準機身中線。
裡面塗黑。

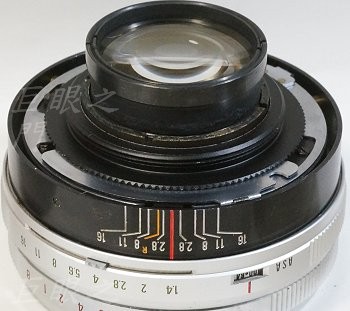

後鏡組鎖上去。

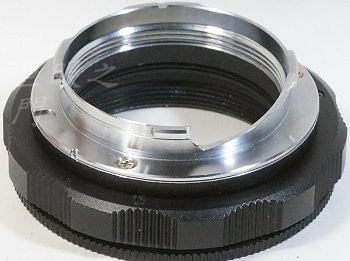

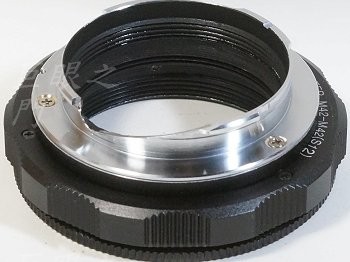

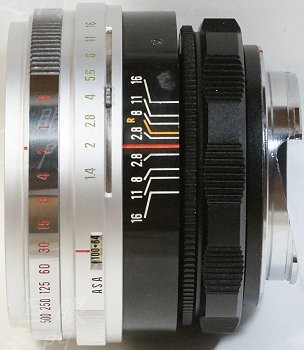

裝上對焦筒以及 LM 接環。

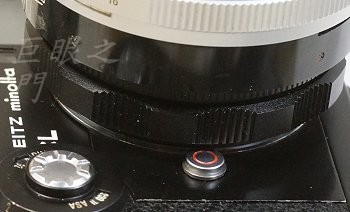

為何不用尾巴 L39 的對焦筒呢,那不是直接轉上 L39-LM 接環就好?其實不行,如果用 L39 的對焦筒,對焦筒的外圍會頂到原廠機身的鏡頭鎖按鈕。所以一定要墊高,因此後面要加上一段 M42-L39 的環,再接上 L39-LM 轉接環。
鏡主是用 M240 以及 M10 機身,所以無須連動。

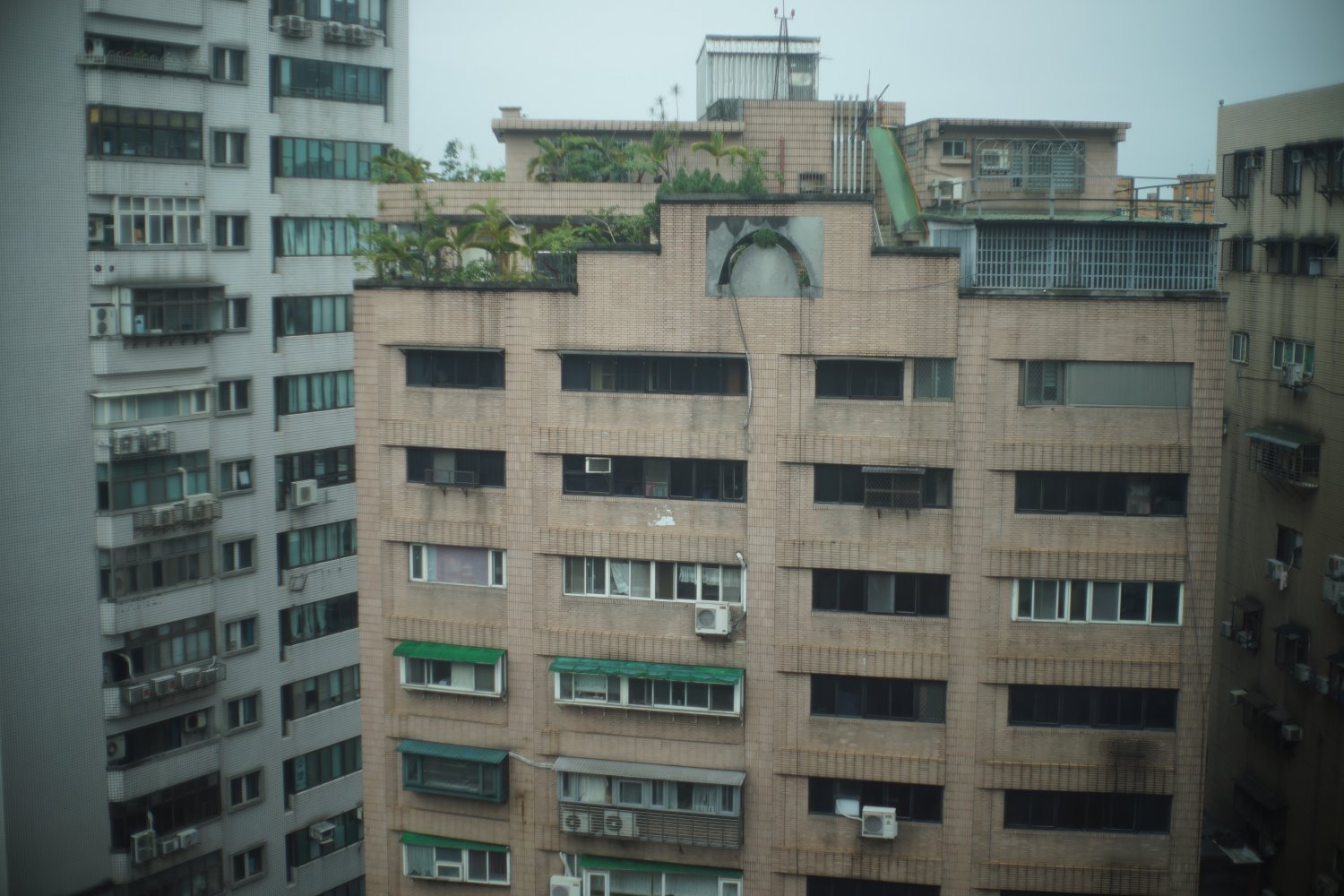

大家都在改這隻,到底拍出來如何呢?Sony A7R 測試,光圈 1.4,陰天反差不太好,看看解析度就好。看起來與一般大光圈鏡頭類似,中間還不錯,但是週邊就有點糊。
縮兩級到 2.8,看起來有改善。

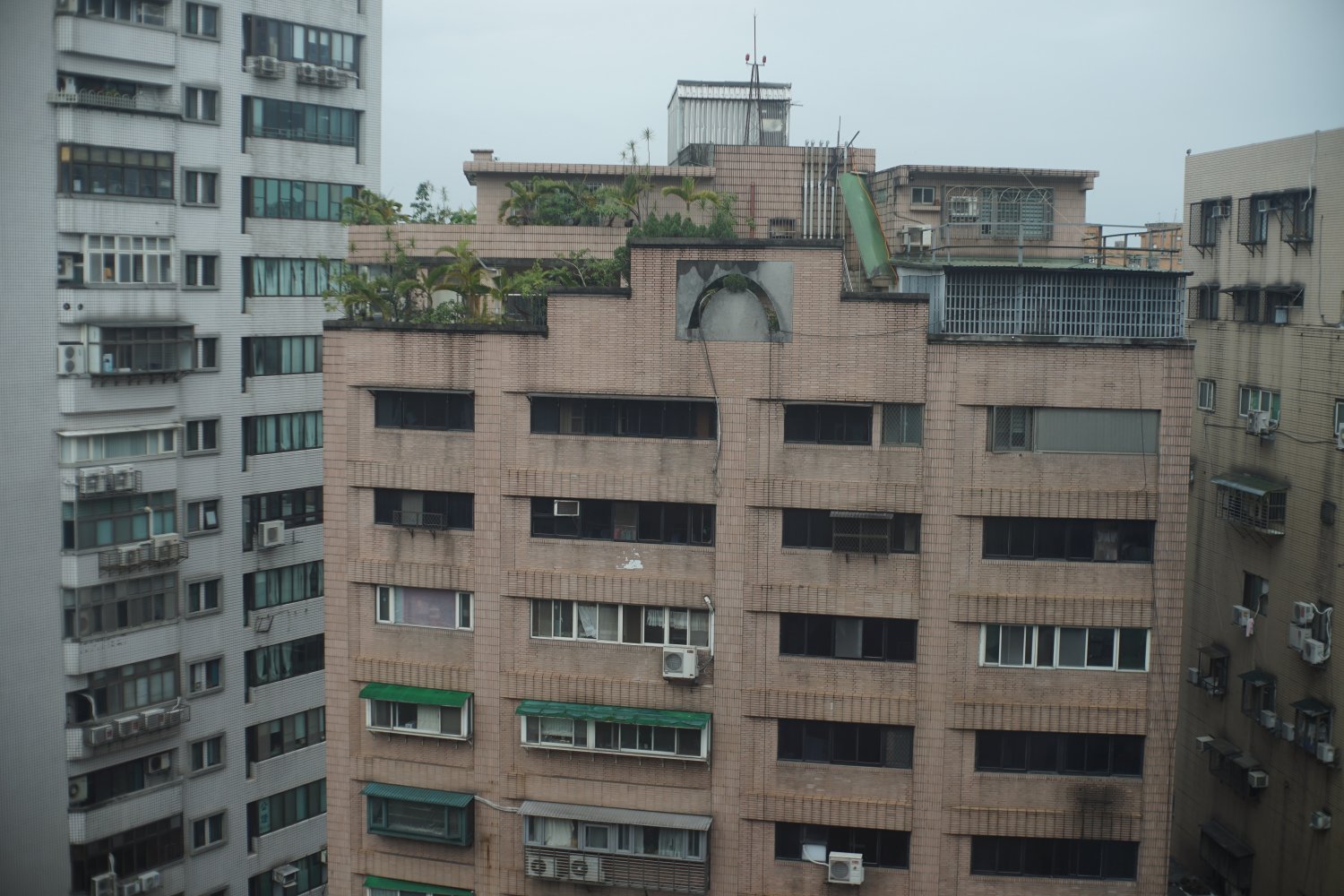

再縮到 5.6,改善多些。

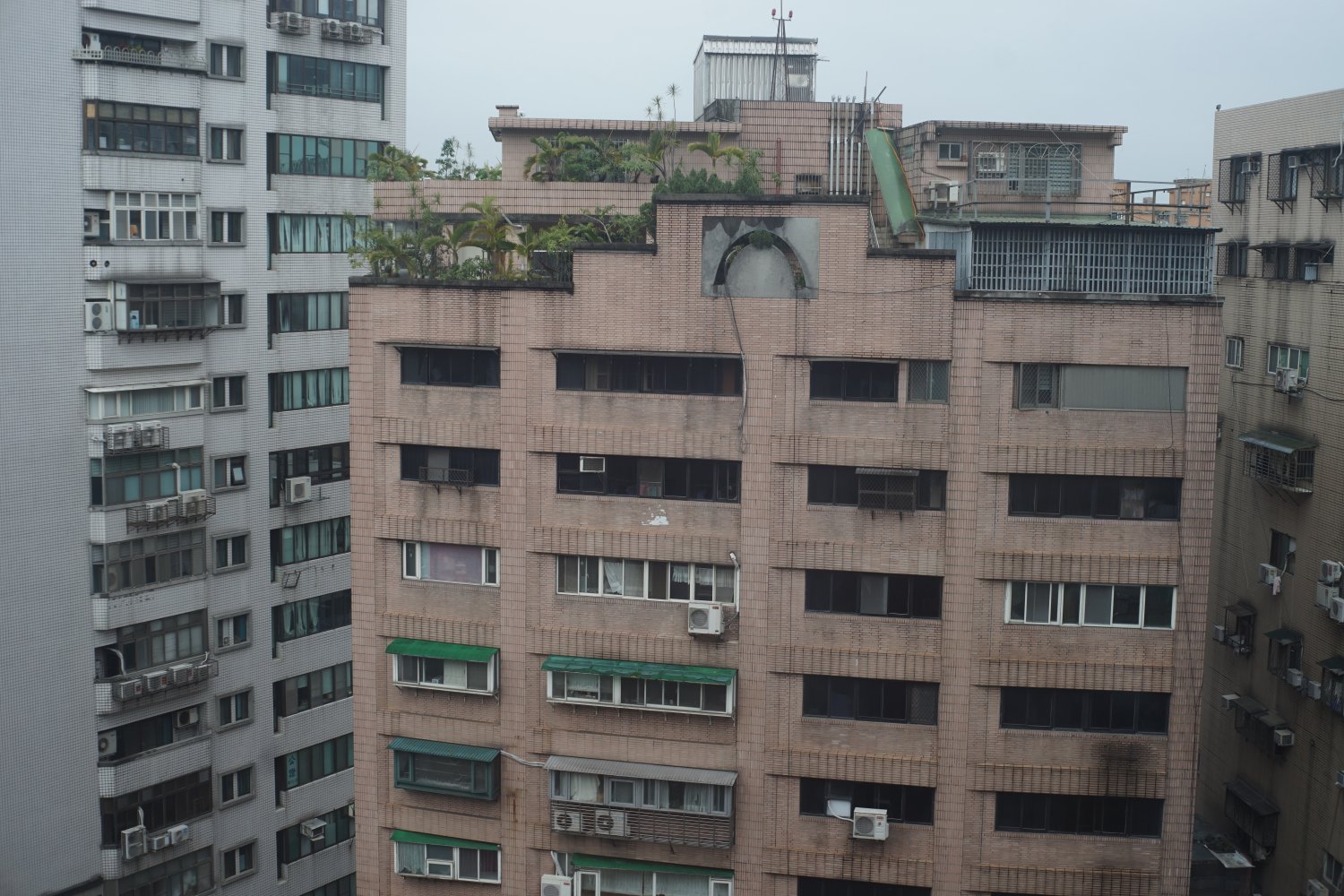

光圈縮到 11 ,當然就不會差啦。
