老俄國鏡頭。

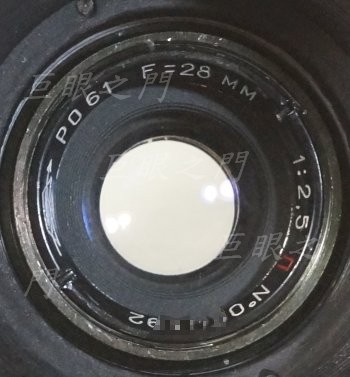

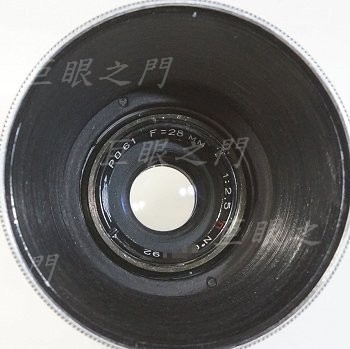

銘環。
側面。
尾巴,鏡主本來以為是 Arri 的接環,但不是,外觀很類似。這種接環目前找不到轉接環,只好改。
原來尾巴有個外套,外套不見了,所以可以一直轉到分家。

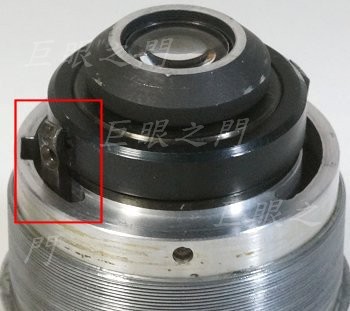

這裡有桿子鎖住黑色的環,這是光圈連動機構,最前面的光圈環轉動時可以帶動光圈。

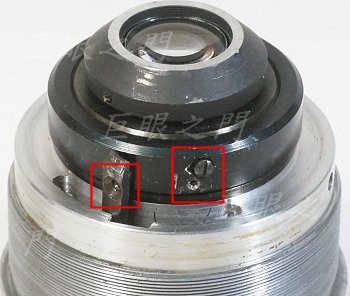

桿子上的螺絲拆除,右方紅框中的螺絲是外環與內部光圈機構連動用的。

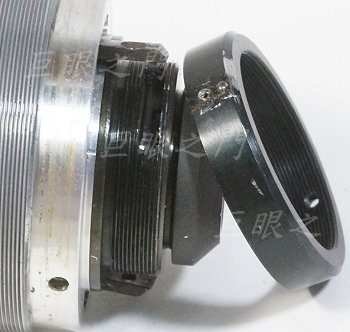

光圈連動環可以轉下來。

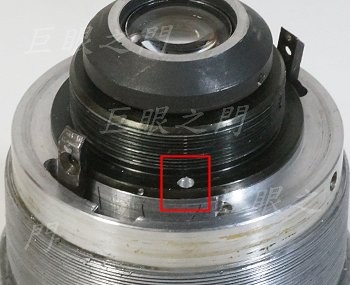

鏡組應該可以由後面轉出來,但是太緊,鑽了對稱的孔,鑽孔後可以用井字扳手轉鬆。鏡心轉鬆前要注意側面有止付螺絲鎖住,要先鬆開。止付螺絲在圖片最右方鏡體側面的孔洞中。

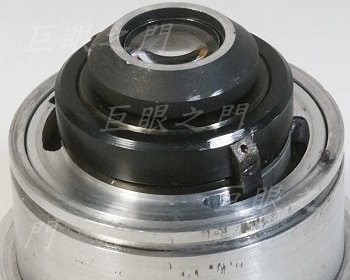

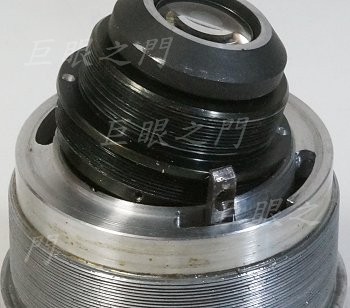

鏡組可以轉出來,其實鏡身本身很小。

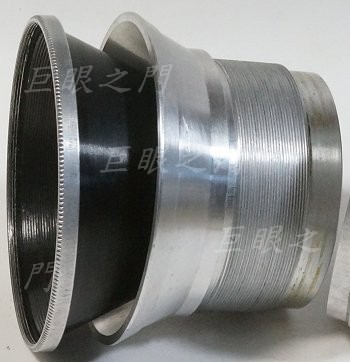

前面的光圈環與中間一段也可以轉開。
這是原來鎖在光圈連動環上的桿子,已經被搞彎了,可以校正一下。

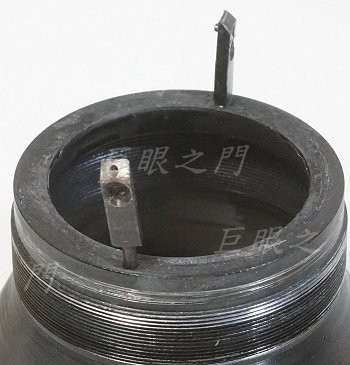

這兩隻桿子原來只是放進去,並沒有固定住。這兩隻桿子最後要磨短,儘量短,否則會頂到 L39 接環。

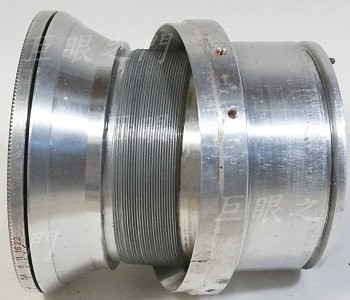

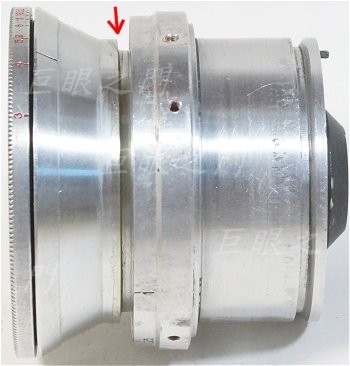

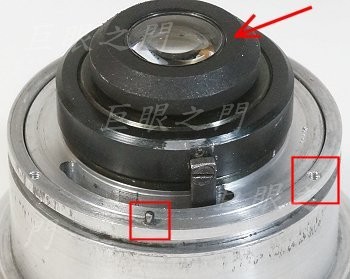

研究之後都裝回去。這個鏡頭有幾個改法,一是用對焦筒,那就是捨棄原來的對焦,尾巴改造一下就可以,但是鏡主覺得那樣外徑大不好看。那就用原來的對焦改吧,但是原來這個對焦其實還要配合後段的外套,現在外套不見了,其實內外可以一直轉轉到分家,所以要注意一下,箭頭處的外徑大小不一處露出來就不要再轉了;其實轉到這樣還可以轉好幾圈,但這樣已經可以對到很近了。這樣後面只要加上個 L39 的接環就好。

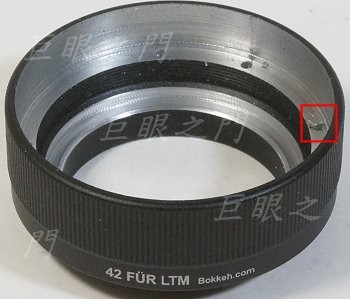

找了個 M42 轉 L39 的轉接環,這裡要鑽個孔,以便配合鏡身上的凸起,當然鏡身上的凸起磨掉也可以,只是想看以後能否買倒轉接環,所以暫時不要破壞那個機構。

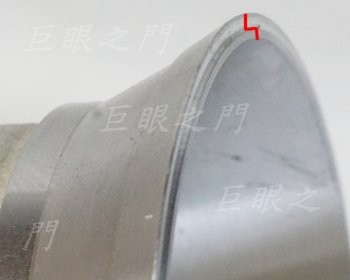

箭頭處要車到極限,要剩下一點,否則鎖不住後鏡組;車修後要噴黑。因為鏡主要用在 Olympus Pen F 改機的機身上,機身已經改為 L39 接環,但是反光鏡有點長,所以怕打鏡。

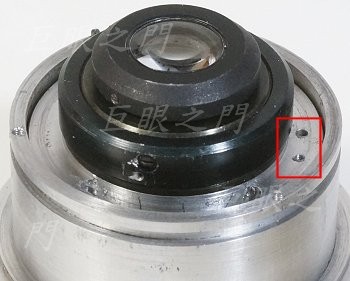

左方紅框是鏡身上的凸起,右方紅框是在週邊鑽了螺絲孔以便鎖接環。

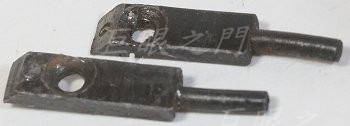

光圈連動機構的桿子也磨到儘量短了,只要還能鎖螺絲就可以。
鎖上接環,其實這個轉接環還可以車短些。這個接環固然鎖側面也可以,但是鎖側面怕會使鏡身產生應力而造成對焦不順,所以還是這樣鎖比較保險。

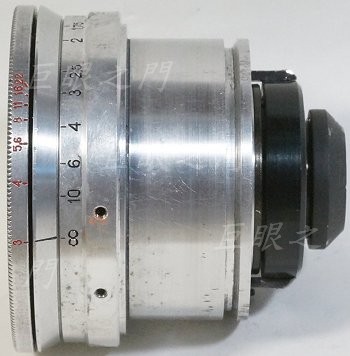

側面全貌。
因為是簡單改,所以原來並不是對焦環的位置變成對焦環。鏡主覺得兩者太接近,因而光圈環在對焦時會被帶動而改變,於是設法做光圈定位吧。把尾巴上鑽了孔,要把鋼珠以及彈簧由紅框中上方的孔裝進去,紅框下方的孔是螺絲孔,要鎖銅片把定位彈簧擋住。
光圈環內在適當位置鑽了鋼珠孔。

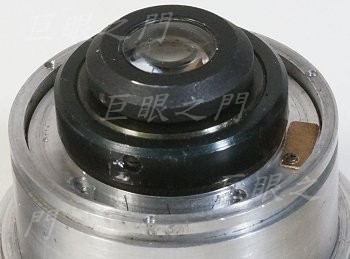

鋼珠、彈簧以及銅片都放到定位,鎖上螺絲,光圈定位完成。

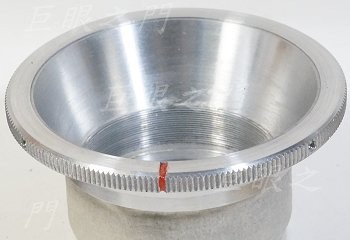

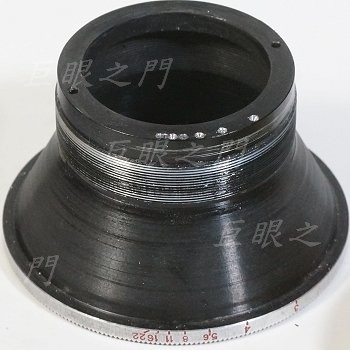

對焦機構外徑要加大,以免與光圈環過近。先把原來的對焦環邊緣車成這個形狀。

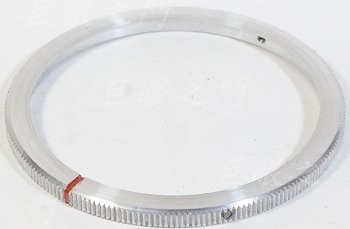

做個鋁環,將要鎖在對焦環前方。
先鎖上。

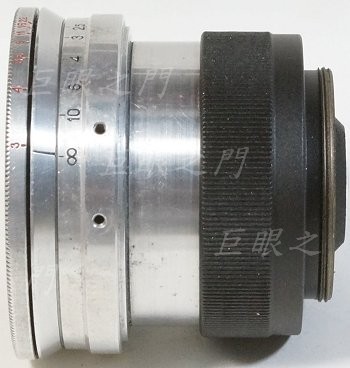

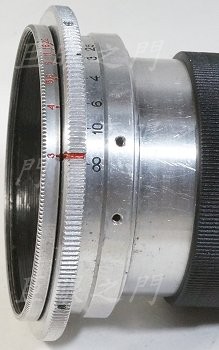

整個裝配起來。這樣比較好用了。

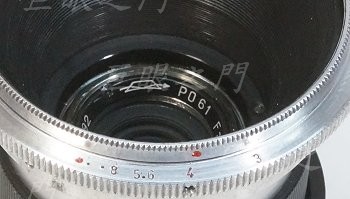

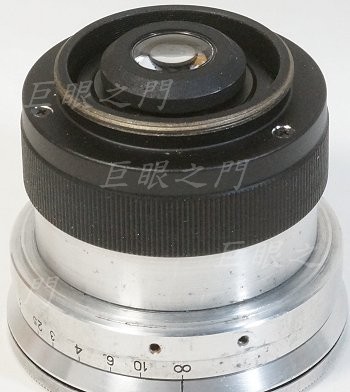

因為這隻鏡頭原來並沒有設計的轉那麼多圈,現在改變使用方式後,在某些角度會看不到光圈值,於是在相對的位置加了一組光圈數值,這樣應該會好用一些。
