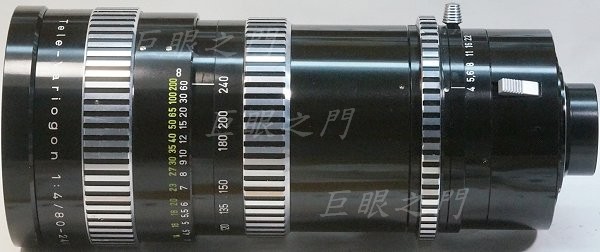

這隻以前改過，這隻的距離表尺很細密，看起來應該是真正的電影鏡。
上次改的時候，拿到的是更為殘缺的，沒有中間的環。這次拿到的雖然是比較不殘缺的，但仍然搞不清楚原來的尾巴是什麼樣子的，網路上好像也沒有原來尾巴的外觀。尾巴的外殼上有五隻螺絲，圖中螺絲已經拆掉。

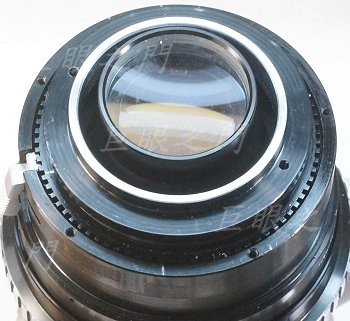

外殼取下，裡面的結構，齒輪狀的零件可以轉動，可以調整後面機身的角度。因為此鏡有固定的腳架座子，所以有調整機身角度的必要。

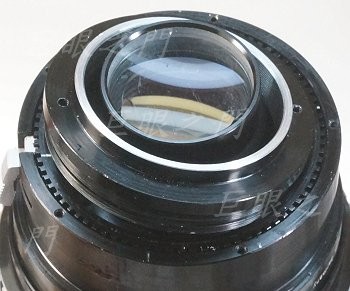

這一節可以轉下來，有細螺紋。

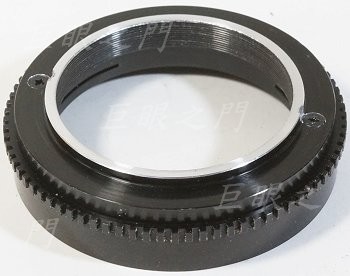

齒輪的一節也可以取出。

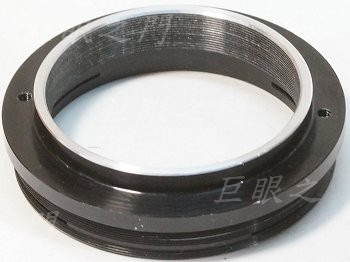

這是中間轉出來的部分，上面的孔洞可以用螺絲鎖進去，功能後面再說。

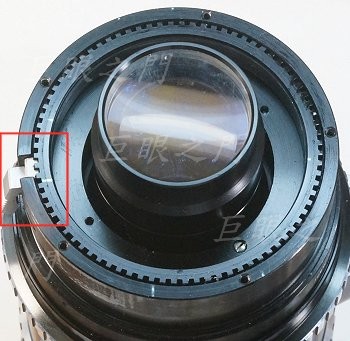

轉出來的這部分可以看到側面的縫隙，原來的設計應該是上面的孔洞中鎖螺絲頂住縫隙左方的部分，螺紋就會輕微變形而卡住，就不能再轉動。這個機構除了可以固定後面的一節之外，還可以看做是調整無限遠的機構，向前或向後調整之後鎖住就可以調整無限遠。但有個問題，原來用來頂住的螺絲已經不見了，而且螺紋沒有攻到底，猜想原來可能是特殊形狀的止付螺絲。
因為原來的機構沒有適合的螺絲去頂，於是把螺紋的孔鑽到底，在底下的部分攻螺紋，改成由上面鎖螺絲「向上拉」的方式固定，這樣就可以解決了。

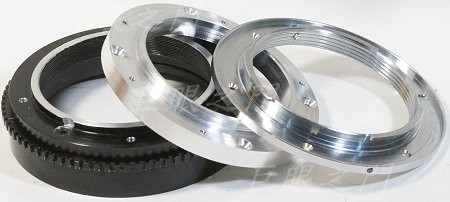

後面車了鋁環做為墊環，鎖在原來可以轉動的一節上，最後面裝上 NF 接環就可以了。
先把裡面原來的機構鎖上。

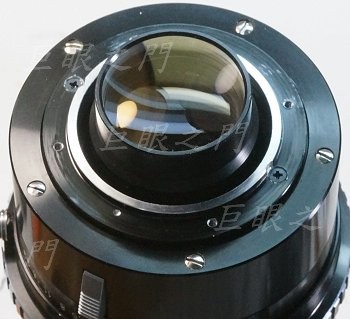

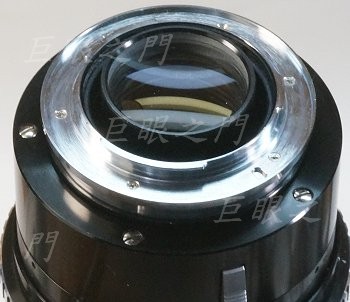

再鎖上墊環以及 NF 接環就完工。這隻鏡有點重，所以中間的鋁環用四隻 2.0 mm 的螺絲，後面的 NF 接環用六隻 1.6 mm 的螺絲。

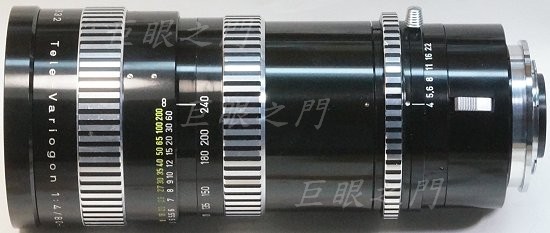

側面全貌，尾巴有點凸出，凸出於接環面 8.0 mm 左右，應該不會打鏡，至少在手上的底片機上不會打鏡。
