Schneider S-Xenar 40mm f3.5 Rollei 35 機身殺機取鏡改 Sony E 接環(使用對焦筒)

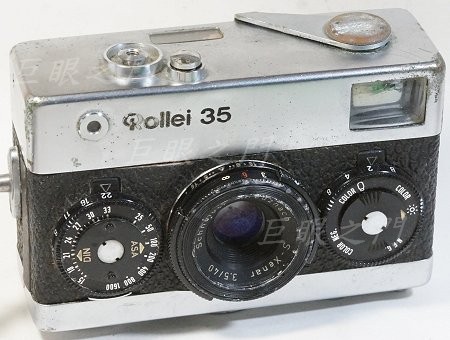

很老的機身，外表很斑駁，還在想怎麼能用到這樣！也太厲害了，不過後來拆開發現其實是落水機，不過鏡片還可以。此鏡光學結構應該 3 群 4 片，Tessar 結構。

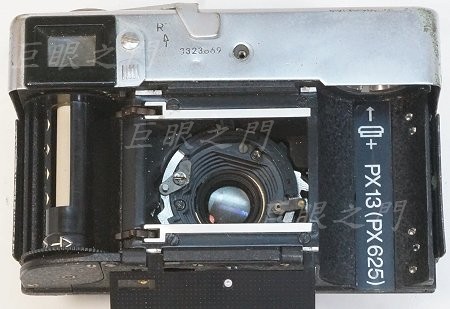

底片室內，看到的螺絲都先拆掉。

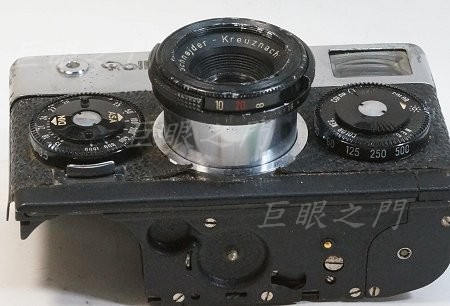

鏡頭原來的設計可以拉出來一截，這是正常拍攝的狀況，不用時鏡頭可以縮起來。

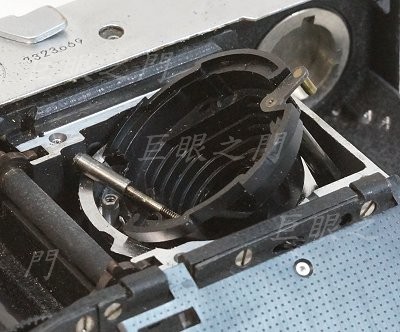

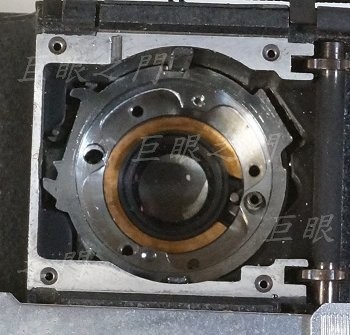

裡面有檔板保護，圖中長長的螺絲還要用到。

再拆。不過鏡頭還是拆不掉。其實後來又改了一隻，這個階段鏡頭已經可以由前面拆出來，座子也可以由後面取出，只是改這隻時可能因為是落水機，有些地方銹了卡住，不確定如何拆，又不敢用暴力，所以後面才拆的很慘烈。

面板的蒙皮掀開，有四隻螺絲，都拆掉。

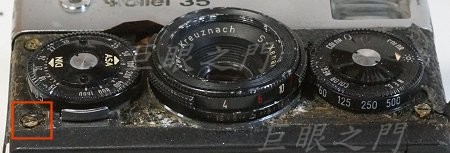

面板上的一些旋鈕也都拆掉，還有螺絲，也要拆掉。

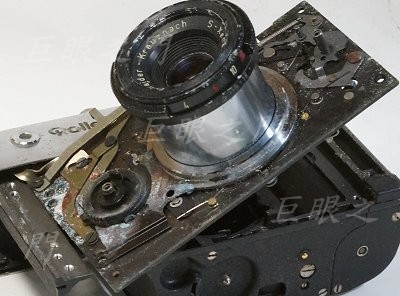

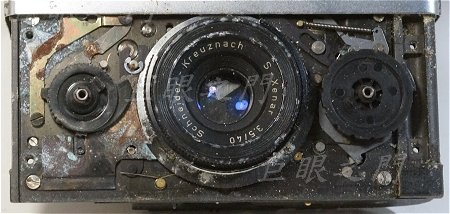

掀起來。

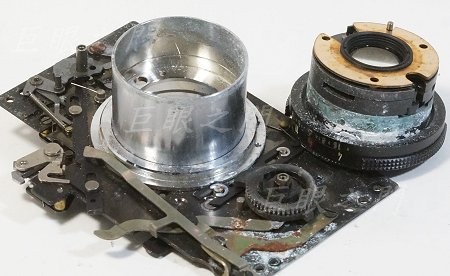

鏡頭前段似乎前面就可以拆出來，不過好像裡面有鏽蝕，所以卡的有點緊。圖中可以看到很多鋁材鏽蝕產生的白色粉末。鏡心的尾巴還有許多墊環，那些都沒用。後來發現其實如果沒有銹死的話，其實這些都不用拆。

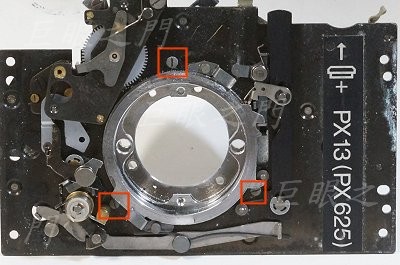

這幾隻螺絲拆掉。

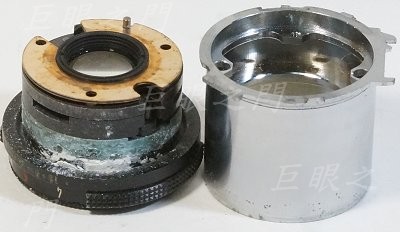

鏡身以及鏡組都拆出來了。

這個鏡的機械結構與這隻其實差不多，所以改的方法大致也差不多。

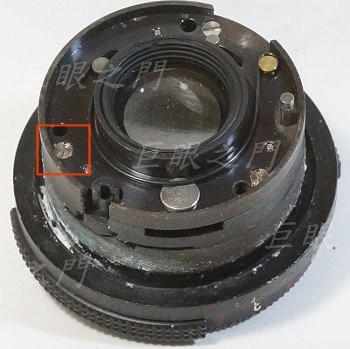

改造鏡心都是由這裡著手，三隻螺絲拆開就可以把鏡組分為三節分解開來。

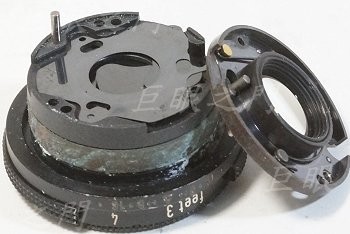

尾巴拆開，裡面有快門機構，要拆除。

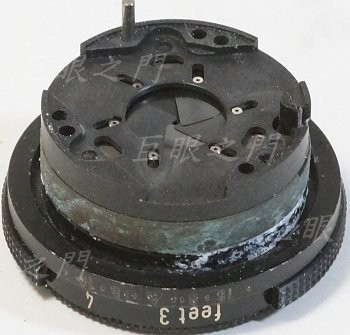

底下有光圈機構。

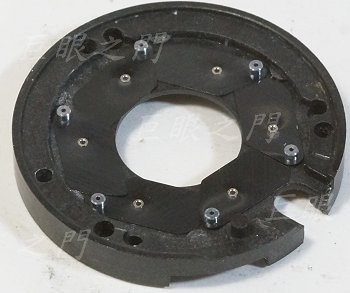

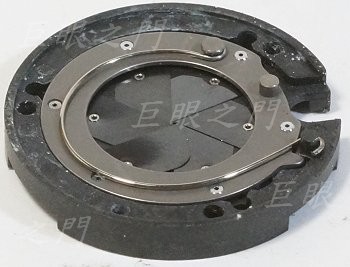

光圈機構。

光圈機構外層金屬環取下，裡面的葉片。

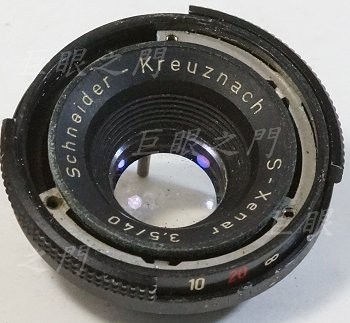

最前面的組件，很多腐蝕痕跡。

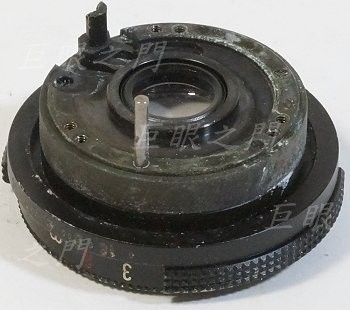

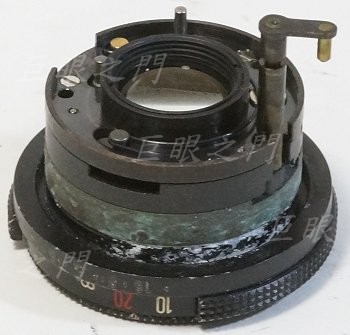

快門組件拆除後，整個清洗裝回去，凸出的桿子是控制光圈的。

其實這隻鏡可以改成光圈一級一級的，只是很花工。如果要改的好些，可以把這隻桿子外面鎖個環，做個凸起，在外面用光圈環去壓凸出的部分，就像一般鏡頭裡面常有個弧形的光圈機構類似，不過這個鏡只有四片，沒必要花那麼多功夫了。

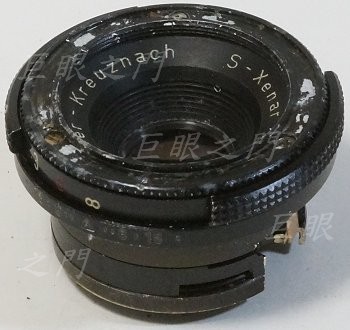

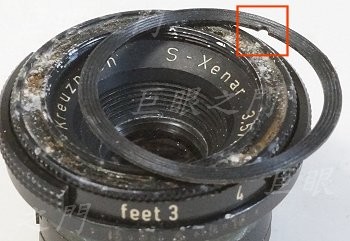

鏡頭前面，由這個小小的凹洞處用尖的工具可以將最外面的塑膠圓環挑起來，裡面就是無限遠調整機構，腐蝕的還真嚴重。這個腐蝕的部分最後要清洗乾淨，重新噴漆。

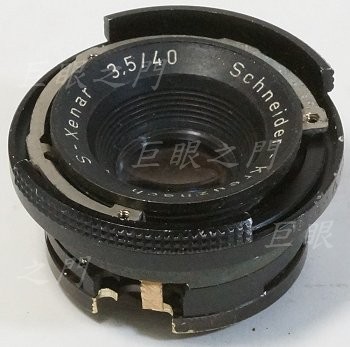

上面原來有個面板，因為腐蝕嚴重所以看不太清楚，上面的面板有三隻螺絲，鎖在底下這個金屬環上，轉到適當的角度鎖緊，就可以把金屬片與前鏡組夾住，就限制了無限遠的位置。此鏡為前組對焦。

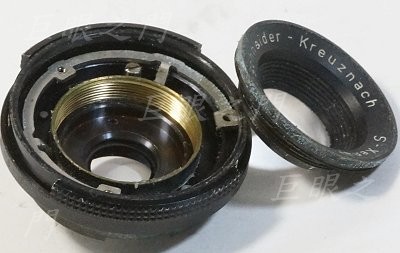

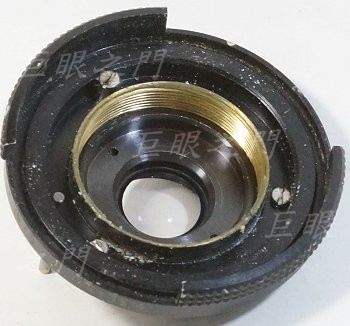

前鏡組可以取下。圖中上方的柱狀螺絲與金屬環上的凸起互相卡住就限制了轉動的範圍。

金屬環取下，這三隻螺絲如果都取下，裡面還可以進一步清洗，不過有一隻螺絲以經銹死了，只好算了。中間的鏡片可以轉出來清洗。都清洗完了就比照這隻改造一下，黏上銅片來控制光圈。

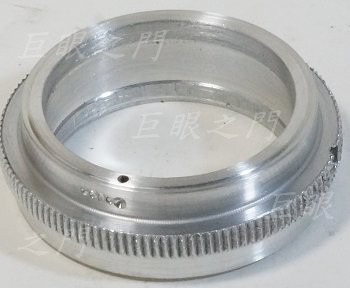

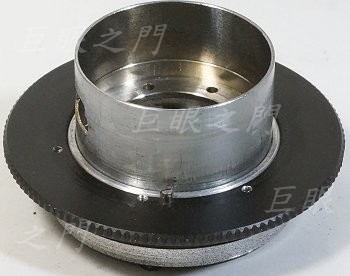

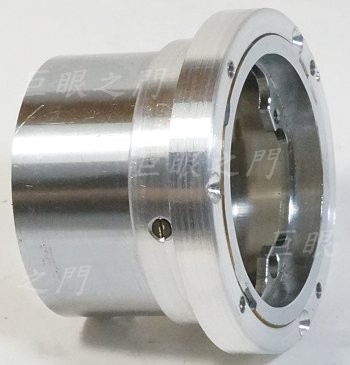

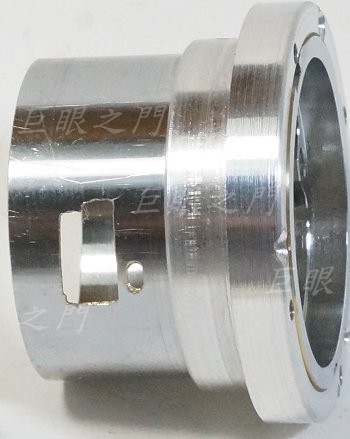

先把鏡身外面做個鋁環，側面鎖一隻螺絲定位。這個螺絲要測試好了以後，最後再決定位置，一開始可以先不做。

適當的角度挖洞以便控制光圈。

把鋁環後方噴黑，鎖上 M42 接環。角度當然要依據 M42 螺紋以及對焦筒的螺紋角度來決定。

後面用四隻螺司將鏡身頂住。

另外一面，靠中央位置鎖了一個柱狀螺絲，這是要限制光圈環轉動範圍的，因為光圈與鏡心內部連動的機構其實有點脆弱，如果硬轉到超過的角度，可能損壞連動螺絲或是鏡心內的光圈機構。

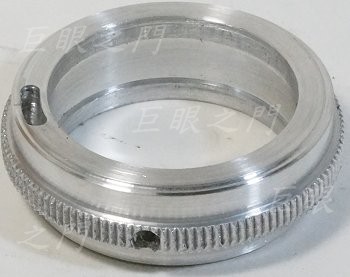

光圈環，中央的孔洞要鎖連動螺絲，左方的凹槽是與上圖中的柱狀螺絲配合，限制轉動角度，這樣即使在光圈環施力，不會損及內部機構。

另外一面，上面的孔洞是裝定位鋼珠處。

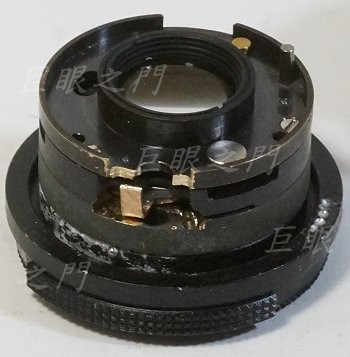

鏡心已經改造完成，加上了銅片。

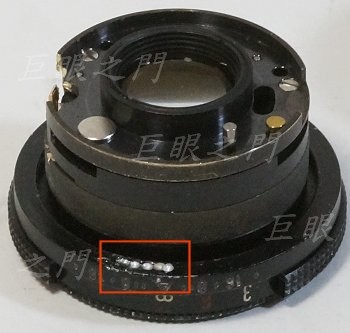

這裡有定位鋼珠的凹孔。

清洗過了，對焦環外觀稍有改善，先裝上測試一下，還沒噴黑漆。

前鏡組與金屬環的角度調整好。其實這個金屬環原來設計的就是兩個凸起，與裡面的柱狀螺絲互相卡住以便控制轉動範圍，但把金屬環調整一些角度，可以使轉動範圍大大增加，似乎也不會有後遺症，那樣可以不用對焦筒就可以對焦到大約 40 公分。

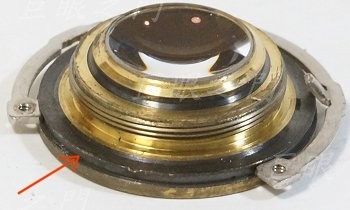

金屬環在安裝時要注意，要卡在這裡的凹槽內。

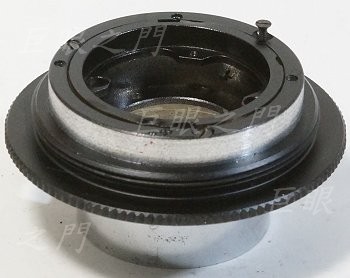

鏡心裝上，光圈環只能轉動很小的角度，可以控制就好。

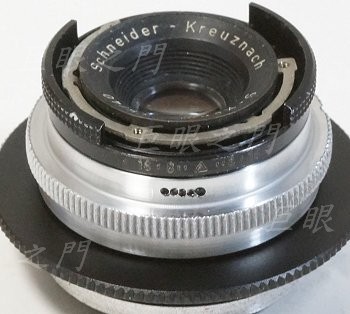

這是噴漆後，看起來好多了，調整好無限遠，外面的塑膠環也黏回去。鏡主覺得對到 40 cm 還不甘心，還要再用對焦筒。

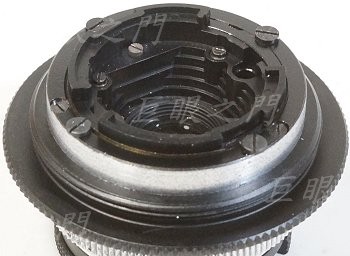

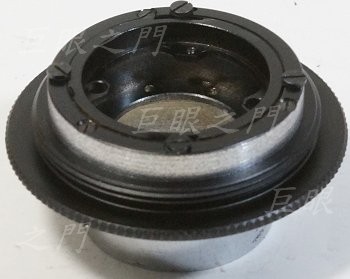

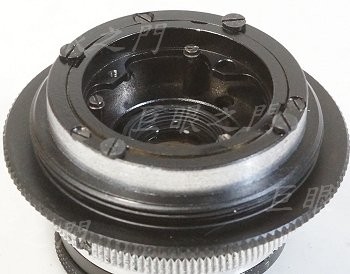

尾巴的外觀。

再把原來的擋環裝上。

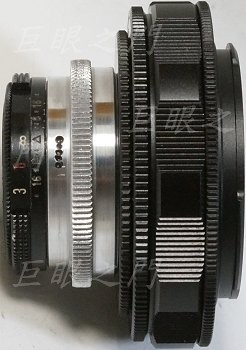

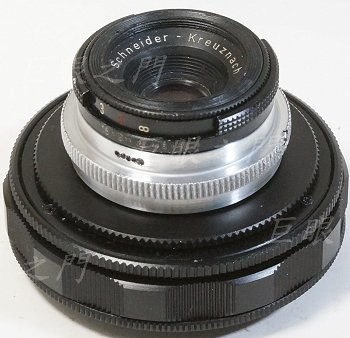

完工，側面。
