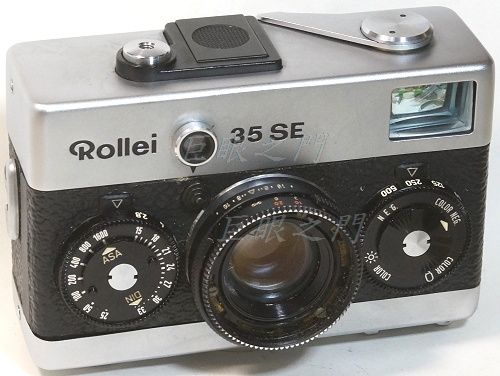

鏡主說這台機身壞了，修理的師傅說划不來，那就把鏡頭改了吧。本來以為不太難，但是還真是麻煩呢，網路上也有人改成了。
本來評估只能改 Sony E 接環，但是鏡主認為改 Leica M 可以用有對焦功能的轉接環可以對到比較近，所以又研究了一下，認為可以改 Leica M。
鏡片是 4 群 5 片，Sonnar 結構。但原來機身的銘環不見了，也許是鏡主自己拆掉了。

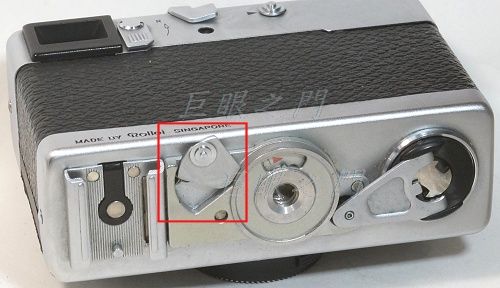

這個零件撥動後可以把背蓋取下。

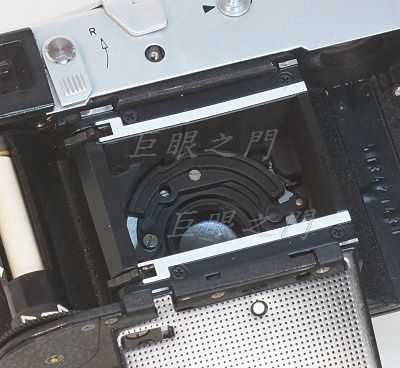

壓底片的板子掀起來，裡面看得到螺絲，但即使拆了也沒用，什麼也不能拆下。
這台機身光是拆鏡頭就研究了好久，網路上也沒有詳細資料，貼出來以後，再要改的話會比較方便了。

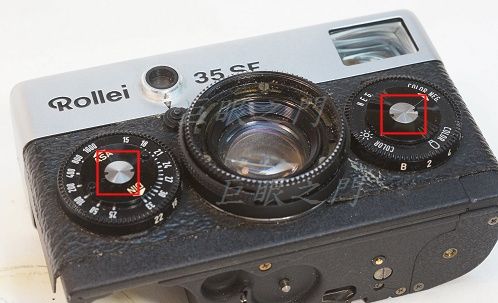

參考了網路上的資料，反正要大拆才能把鏡頭拆下，這兩個零件要拆下來，頂蓋也要拆下來。

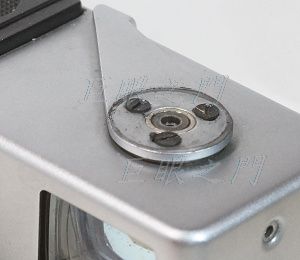

捲片把手上面的零件也要拆。

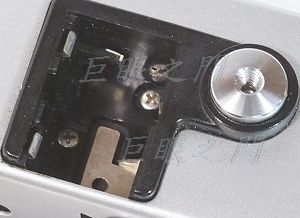

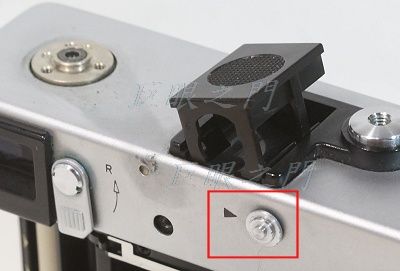

撥過去，電池室會跳起來。

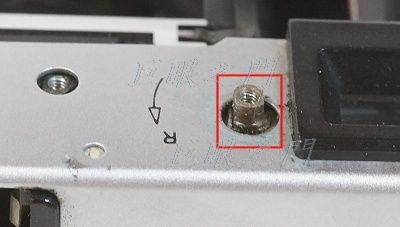

裡面還有螺絲。
面板蒙皮拆下來，裡面有四隻螺絲要拆下，面板才能拆出來，但是頂蓋要先拆，頂蓋側面等等看得到的螺絲都要拆。

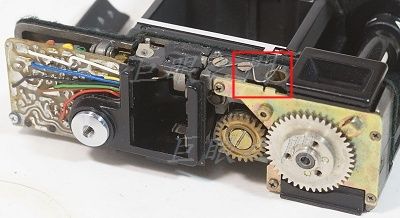

這個零件也要拆，外面的鈕可以拆，但是這個凸起的零件也要拆，要把縫隙裡面看得到的一個彈簧撥開才能抽出來。

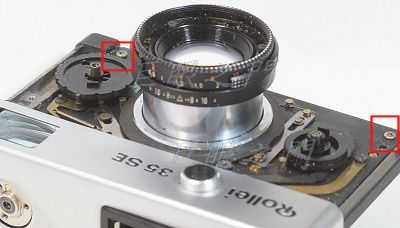

這個彈簧會卡住上圖中的零件，所以要撥開。現在整個頂蓋都拆掉了。
可以把面板拆下。
前面的對焦環可以拆下，其實這個環後面再拆就好。

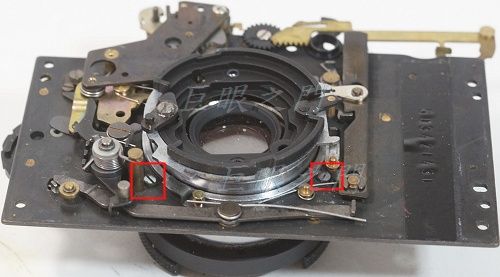

這裡有螺絲，一共有三隻，另外一隻在上方，圖中看不到，三隻都要拆掉。

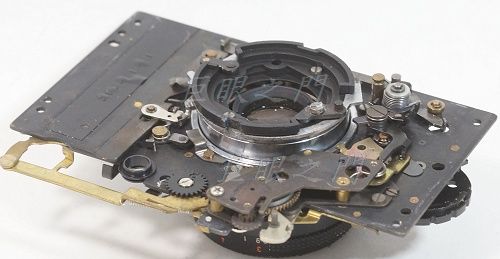

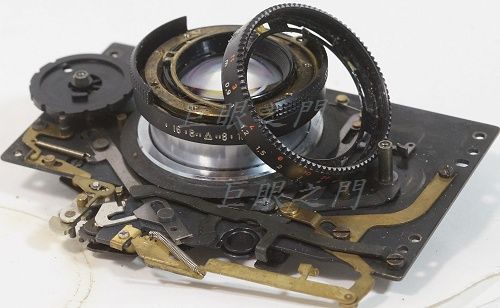

終於鏡頭拆出來了，這兩個零件還擋住，尾巴的塑膠護環還是拆不掉。

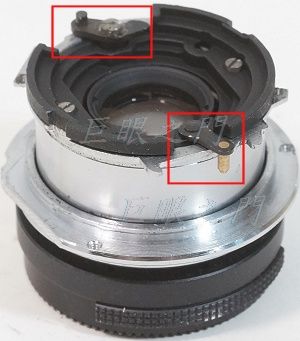

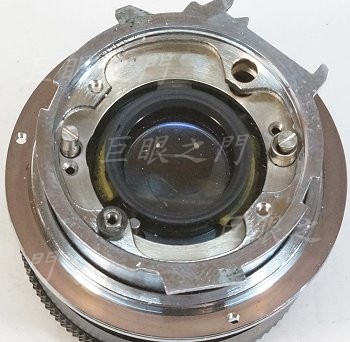

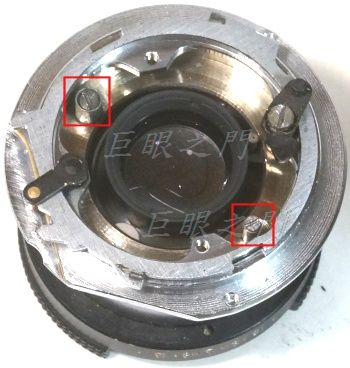

用了點暴力把護環拆下來，這兩隻詭異的長螺絲其實是定位器，要拆掉。
另一個角度，可以看到週邊缺口與內環的角度關係。
這隻光圈連動桿可以直接抽出來。
這個零件的螺絲有膠黏死了拆不開，用暴力磨掉吧。

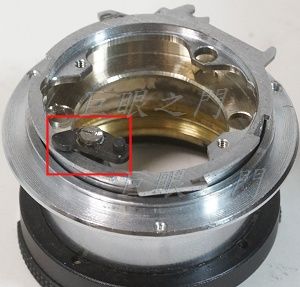

後面的定位器拆掉就可以把鏡組由前面轉出來，這裡還有機關，但這張圖是後來補拍的，所以其他零件沒裝上。

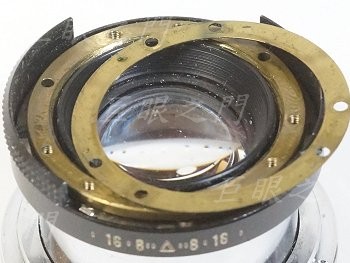

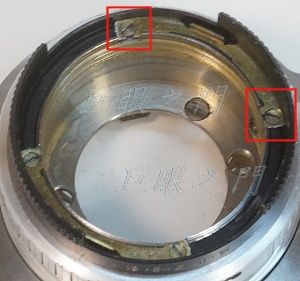

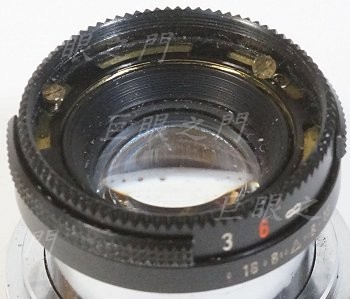

景深環內有兩個銅片零件，螺絲鎖著，這是限制對焦環轉動用的，要拆掉。

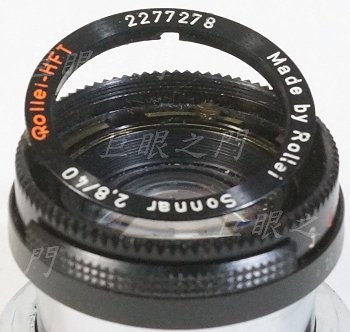

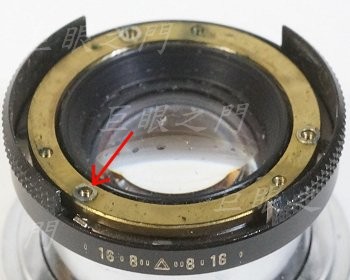

後來又拆了一隻，版本不太一樣，銘環要由圖中上方位置的缺口撬開。
裡面有螺絲，要拆開。
底下還有小小的墊片，這個墊片要看最後裝回時如果對焦環太低，如果會遮住數值才要裝，否則似乎沒有用。

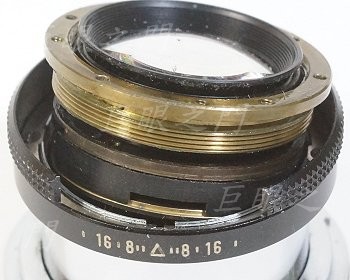

銅環可以取下。
鏡組可以轉出來。

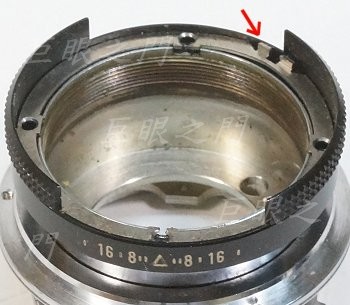

另外一個版本，這裡限制對焦環轉動範圍的結構不太一樣。

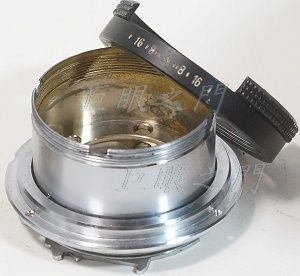

景深環轉下來。
鏡組。

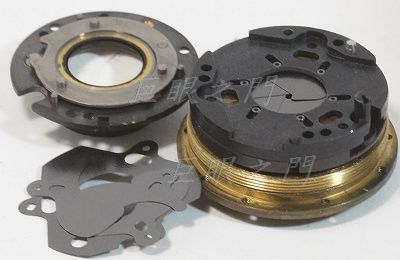

三隻螺絲取下就可以把鏡組分解。
後段的快門部份，改鏡的話都用不到。

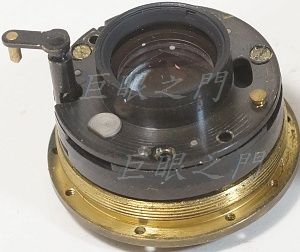

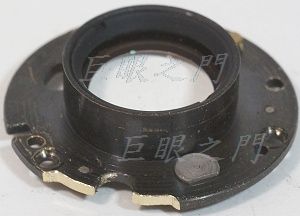

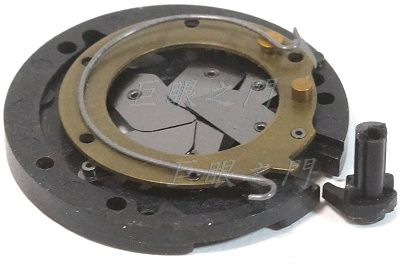

第二段，裡面有光圈，當然還要用，彈簧與圖中右方的連桿用不到，其他要用。
裝回去以後，原來的連桿其實是這樣連動的，但是這個機構改鏡無法使用。

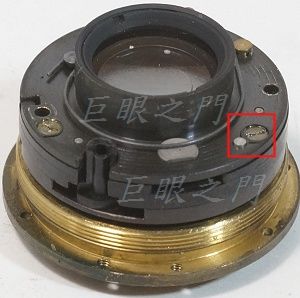

這隻桿子是定位用的，千萬不要弄壞。

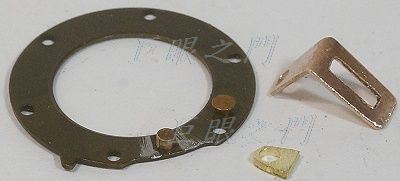

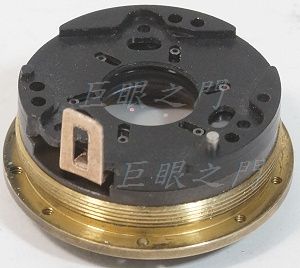

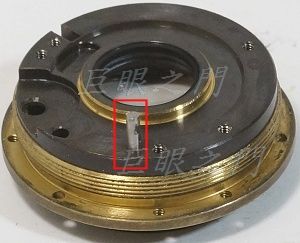

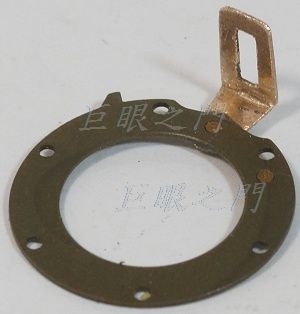

參考了網路上的改鏡資料，好像都是這麼改的，要把光圈控制機構裝上可以由外面連動的零件，圖中右方是銅的零件，中間有細縫，可以由外面把螺絲頭穿過來連動，圖中右下方的小銅片是要黏在最外面輔助，因為銅片很薄，所以再黏一層加強。
這裡原來的凹處不夠大，磨大一些，磨的時候要把縫隙都用膠帶貼起來。

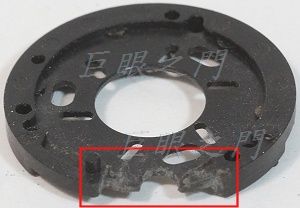

中間的也要磨掉一些以便容納新的零件。
這一節也要磨掉外面的部份。

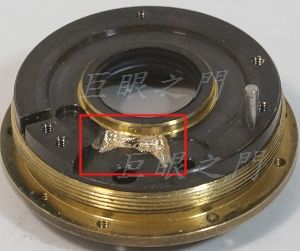

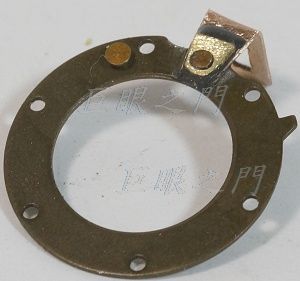

連動零件用 AB 膠黏起來。
另外一面。
這個零件是銅的，用焊接法也可以，但是怕焊接法加熱會對原來的零件造成熱應力而變形，那樣光圈就會不順，還是不要冒險了，用膠黏起來吧。

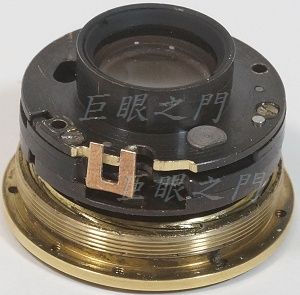

裝起來。

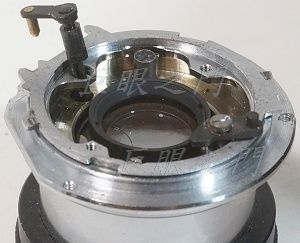

最後面的鏡組也裝上，銅片可以左右移動。後來發現原來的長度太長，會頂到鏡身尾巴內的機構，又剪短了一些。
原來的鎖環還要用到，上面磨了一些槽做為光圈定位用。

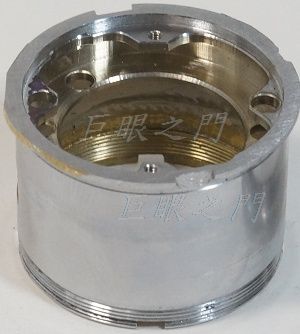

這是鏡身，原來尾巴外面很不規則，那些都沒用，磨圓了。

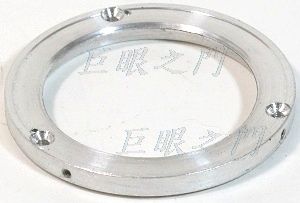

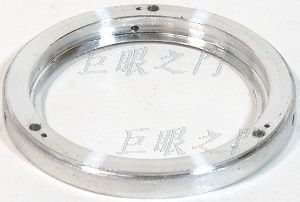

做了個鋁環。
另外一面，要鎖在 Leica M 的接環內。

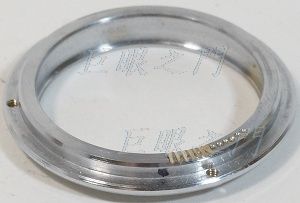

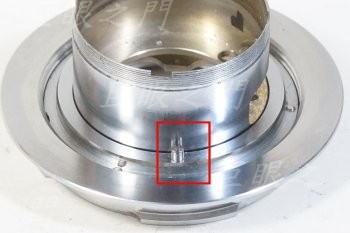

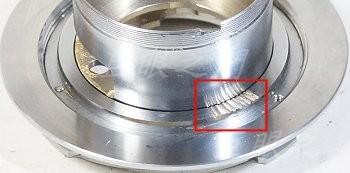

鎖入 LM 接環，但是紅框處因為接環側面有凹處，所以可能漏光，這裡還要用 AB 膠補一下。

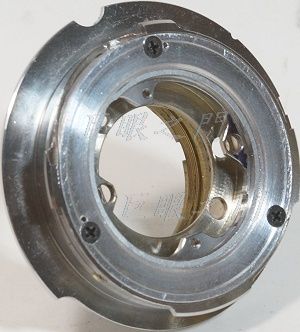

把鏡身用原來的壓環鎖在 LM 接環上。

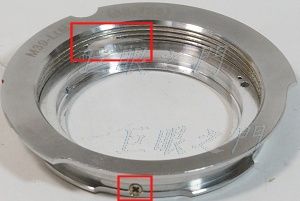

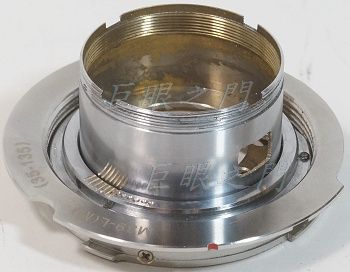

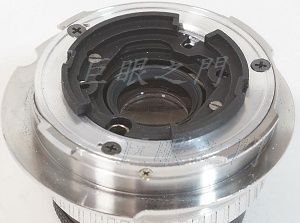

另外一面。LM 接環內側要稍微車一下，否則壓環進不去。側面的孔洞是外面的光圈控制連動機構要穿入的部份。

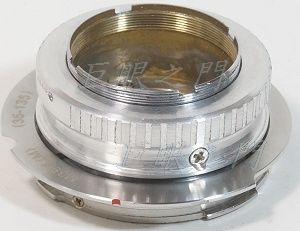

外面車了一個光圈環套上，側面用螺絲鎖進去，卡在光圈機構的叉狀銅片上。

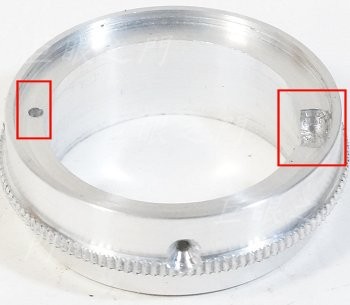

光圈環的底下要鑽孔容納光圈定位鋼珠與彈簧。

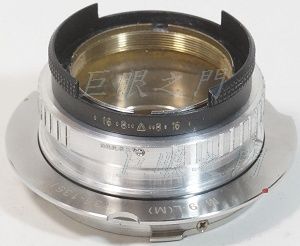

把景深環裝上。
把鏡心裝回，後面的對焦定位器裝上，兩個形狀不一樣，注意不要硬裝。
前面的對焦環調整好無限遠裝上。
尾巴原來的護環也裝上。

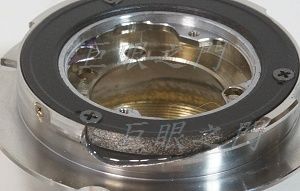

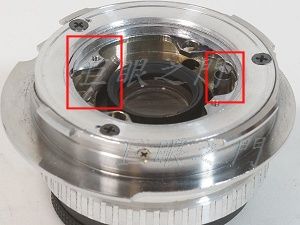

尾巴的鋁環最後測試完成後要塗黑，圖中中間下方有漏光處要用膠補起來。
光圈環上要做上記號，大圓點處表示是大光圈，另外一個方向是小光圈，不過因為結構的關係，此鏡無法做到像一般鏡頭那樣每一級光圈有一定的距離，這個光圈本來設計就不是這樣用的，原來是經過機械轉換，但是如果要做成那樣鏡頭前面會變成很大一塊，那就失去小巧的外型了，還是將就吧。雖然分了七格，但是實際上每格光圈並不是一級，大光圈時不到一級，小光圈可能超過一級的差異。

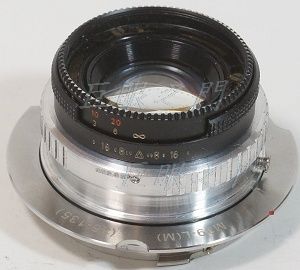

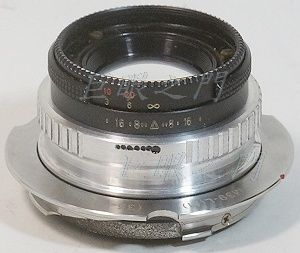

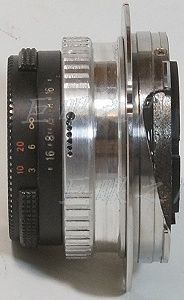

側面的外觀。
其實這個鏡改起來很麻煩，看起來似乎不難，但是每個步驟加工都要測試很多次才行，裝了又拆，拆了又裝，也算不清拆裝了幾次。
此外這個鏡裝好後，其實鏡身與鏡身壓環的相對角度也要注意，因為會牽涉到光圈定位的位置，不過這個問題不太大，即使沒對的很準也沒有太大的實質影響。
這裡是光圈定位的機構，用凹槽就好。
因為裡面的光圈機構是黏的，怕鏡主萬一太用力可能會損壞，於是做了限制轉動範圍的機構。如果一開始磨鏡身光圈機構凹槽時可以算好，也用不到這個機構，不過一開始要算好，很有難度。在這裡鎖上一隻柱狀螺絲。
光圈環裡面銑掉一區，這樣與柱狀螺絲配合，也可以限制光圈轉動範圍，這樣就不怕損壞光圈機構。
