這隻改過了,這隻鏡主說要用最便宜的改法,那就上 Sony E 接環好了。

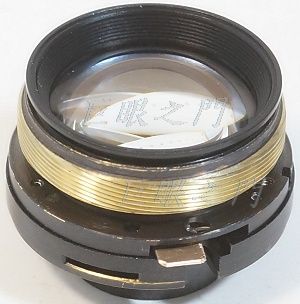

先把快門葉片拆除,再把光圈黏上銅片,這樣就可以由外面控制光圈,改法請參考這裡。

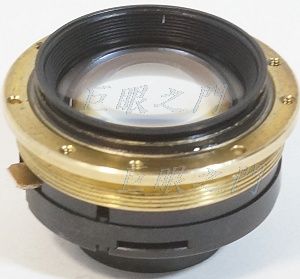

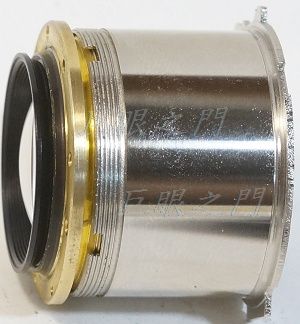

把銅零件的部份黏上去。

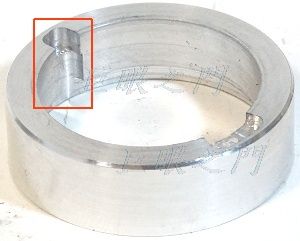

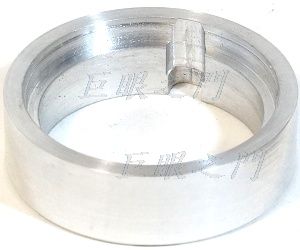

做了個鋁環,這是光圈環,這裡要挖掉以便配合光圈控制的銅片。

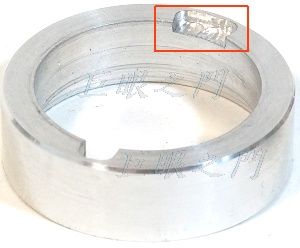

這裡挖掉的是限制光圈環轉動角度的。
前面,要配合銅零件的形狀。

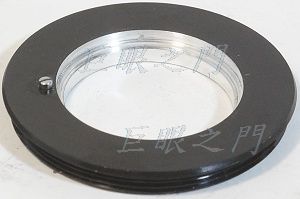

M42 的座子,內緣車到鏡心頂住可以對到無限遠。鎖了一個小柱狀螺絲,配合鋁環中的凹槽,轉動時就限制了光圈環的轉動角度。因為這種 M42 外徑很小,其實不太好轉上對焦筒,所以轉動時要藉光圈環施力,但又不能靠黏在光圈環上的銅片,所以要靠光圈環頂在這隻螺絲上來施力,鋁環上的凹槽尺寸必須做的剛好,要慢慢磨慢慢測試。

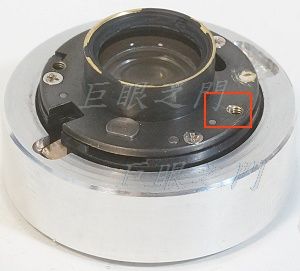

裝上光圈環,這個孔原來是裝對焦定位導軌的小孔,攻了螺絲要鎖螺絲。

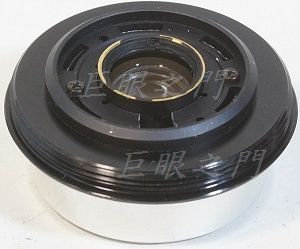

找了一片廢零件,由後面鎖螺絲將鏡心拉住。

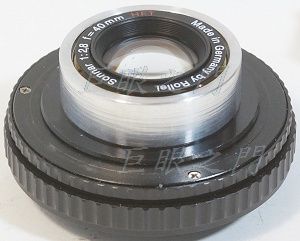

裝上 12-17 mm 長度的對焦筒,前面原來的銘環也黏上,完工。
雖然是便宜改法,但是其實也花了好幾個小時,有些地方其實不太好弄。
這枝鏡如果願意花錢的話,其實可以利用原來的複螺紋銅環做出距離調整機構,只是很花工,會貴很多。
D.T. Tang 製作 |
