這台以前改過，拆的方法請參考這裡。這次只貼不一樣的地方。

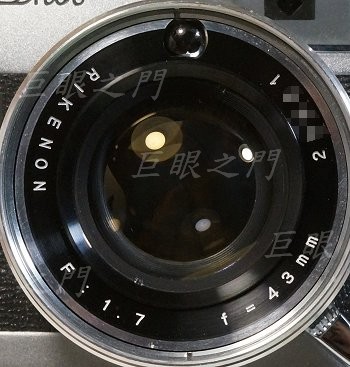

銘環。
鏡頭拆出來後。

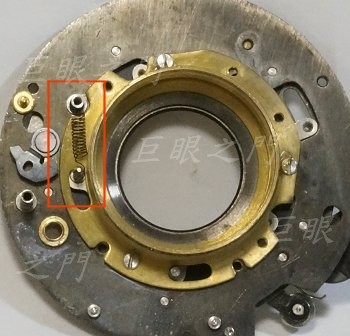

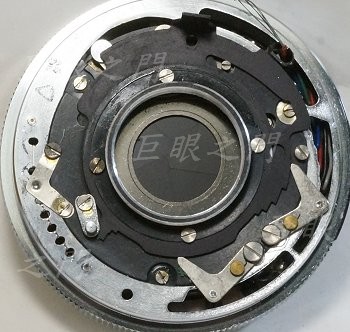

該拆的都拆了，以前改的方法比較複雜，在這附近做光圈控制，那樣很麻煩。這次用不一樣的方式，先把這裡的彈簧像圖中的方式拉起來，這樣光圈就成為常開。

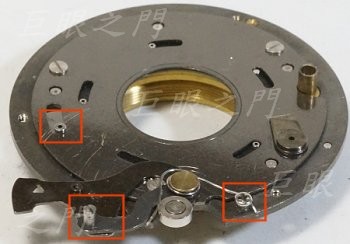

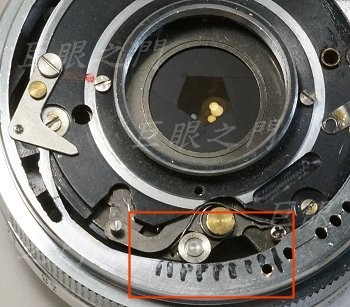

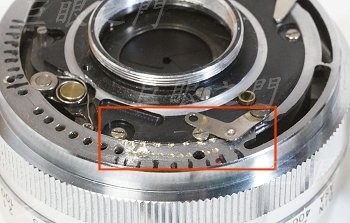

後面只留下黑色的這個奇形怪狀的零件，中間紅框中有個柱狀螺絲的零件其實可以拆除，只是不好拆，所以留著沒關係。在右方紅框處鎖一隻小螺絲，找個舊彈簧彎成需要的形狀，一邊頂住圖中正下方的圓形類似滾輪的零件，一邊頂住小螺絲，這個機構可以將黑色金屬片向外拉出。如果將滾輪狀零件向內頂，最後會頂住左方紅框中的突起，這個突起頂住就可以控制光圈大小。

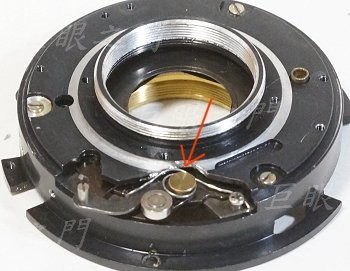

把尾巴的零件裝起來，箭頭處因為彈簧會頂到，所以黑色的外殼缺口處要磨大一些。

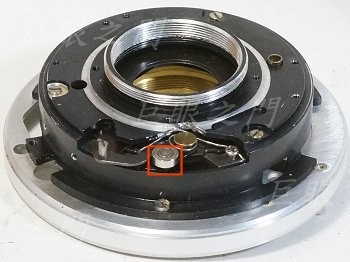

現在頂住滾輪就可以縮光圈。

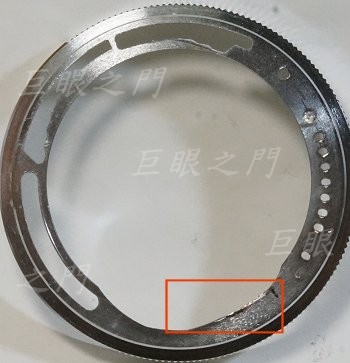

這是原來的最後面的零件，紅框處的弧形可以修改一下頂住滾輪。
弧線修到頂住滾輪可以縮到不同的光圈，這個步驟其實很花時間，因為弧線的形狀稍微磨過頭光圈就不準了，雖然這樣做本來也很難準確，因為鏡頭原來的光圈控制不是這樣設計的，但總是儘量啦。

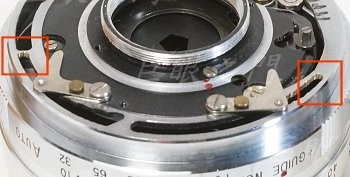

把原來 V 型的金屬片歪過來鎖，這樣原來定位的突起會頂住外環的邊緣，在邊緣上磨小凹痕就可以做出光圈定位。

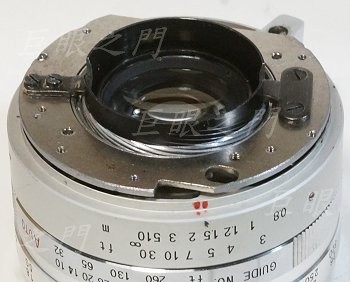

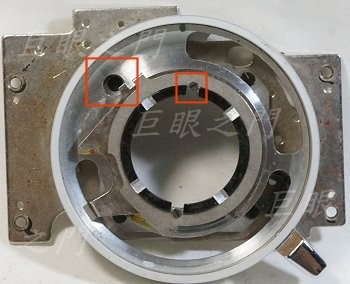

紅框中的凹槽修磨一下，還是把兩個 L 型的零件鎖回去，頂住開槽的末端就可以控制外環轉動的角度，就不會超過最大以及最小光圈。這樣做起來其實比以前的方法好做。
底座由孔洞中可以拆到螺絲。

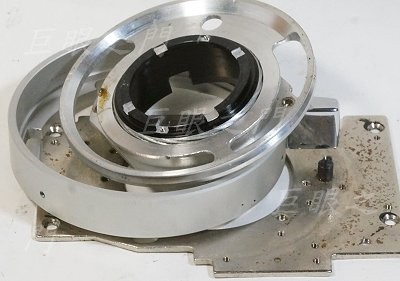

拆開。

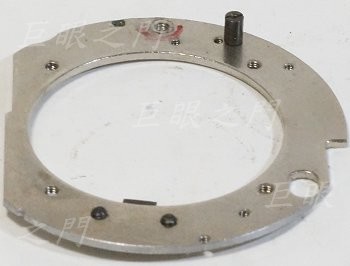

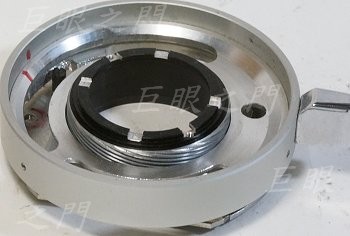

修成圓形。本來鎖了一個柱狀螺絲控制對焦環轉動範圍，原來的位置在圖中上方紅色簽字筆劃出來的螺絲孔。現在改個位置，重新鎖個柱狀螺絲。

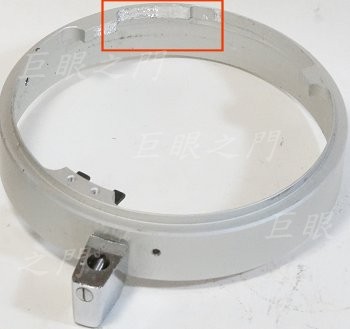

這一區銑掉一些，這樣與上圖的柱狀螺絲互相配合就可以控制對焦範圍，而且可以對到更近。這樣修改後，伸出量可以達到 4.1 mm ，原來只能對焦到 0.8 m，現在可以對焦到 0.5 m 左右。
裝起來。
尾巴裝好，鏡組裝上。要調整好無限遠的位置，定位器要能配合無限遠與對近對焦的位置。

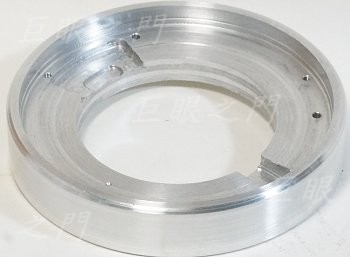

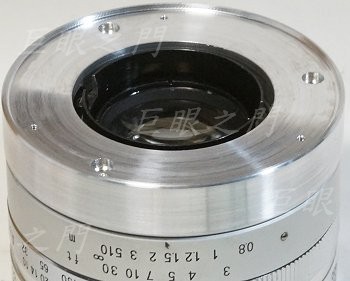

以前用對焦筒，但還是用原來的對焦系統會比較漂亮，而且有原味。後面做了鋁環，要鎖在鏡身與接環之間。
鎖上。

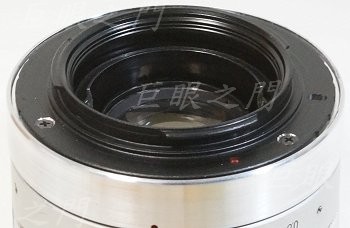

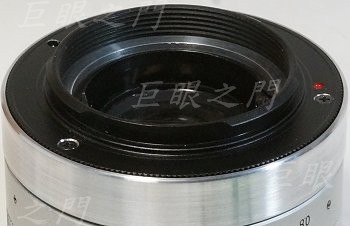

後面鎖上 E 接環。

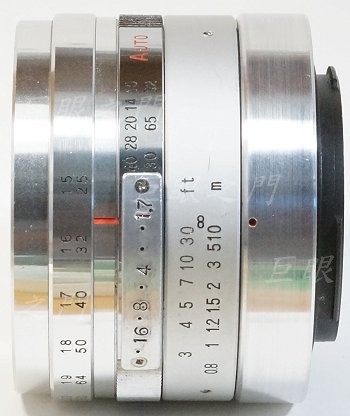

與以前一樣，在原來的環上做了鋁片，上面打了光圈數值，可能不太準，將就吧，還是以測光為準吧。

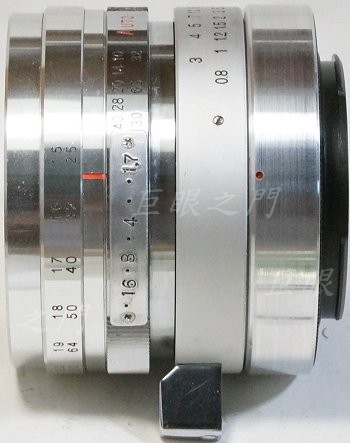

對焦無限遠處。

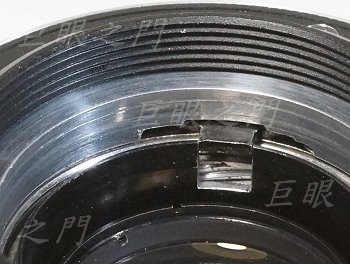

對焦到最近，定位器只有咬住一點，這個位置事先都要估算好，不能脫出來。

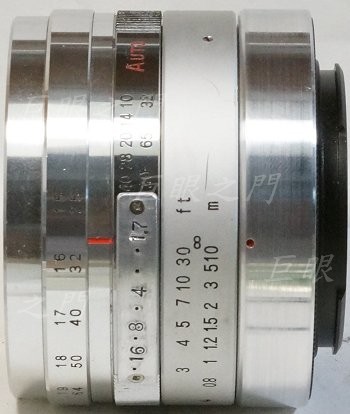

對焦最近處，側面還好沒有明顯縫隙。

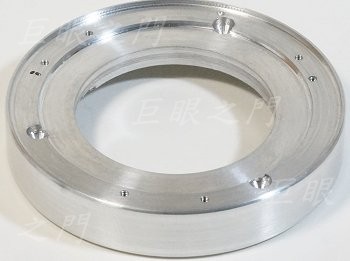

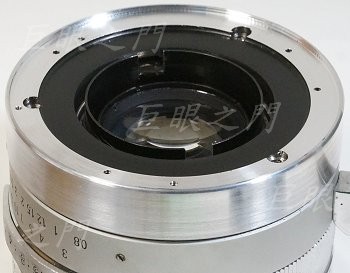

鏡主要改 Canon EOS-M 也可以用，所以要配備另外的接環。兩者的法蘭距一樣，外徑也差不多，所以沒有辦法做成隨時更換，只能做成整個接環拆下更換，所以也不宜經常換，螺絲孔容易磨損。為了要裝 EOS-M 接環，但外徑又不一樣，所以中間稍微車凹下，要配合 EOS-M 接環內側留些突起，這樣就可以配合對正軸心。鎖接環的螺絲在外圍，所以中間挖掉一些沒有影響。
凹下處噴黑漆。

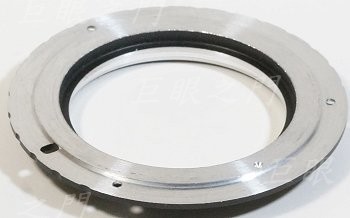

EOS-M 接環，中間留一些突起。這個接環是用 C-EOSM 的轉接環改的，所以很厚，邊緣車薄。
裝上。
裝 EOS-M 的側面外觀。
