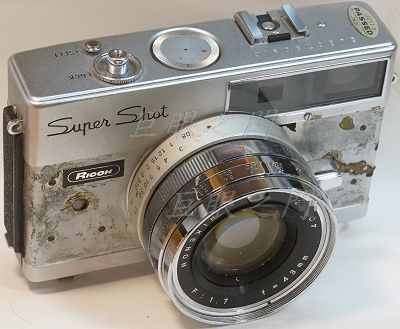

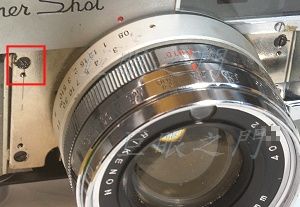

這是台老相機，鏡主要取鏡改。原來的蒙皮已經被鏡主拆掉，前面的面板上的螺絲都要拆掉。
這種老相機的鏡頭光學結構應該很難查了，不過這樣的大光圈應該是雙高斯結構。

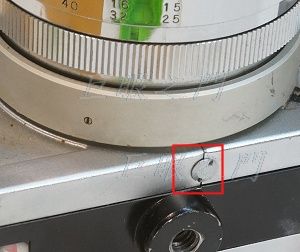

這個螺絲也要拆掉。

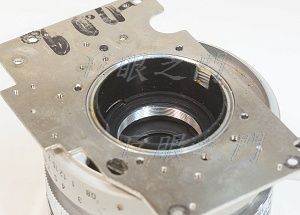

第一層面板拆掉後還有第二層面板，也要拆掉。頂蓋也要拆才能拆出鏡組。

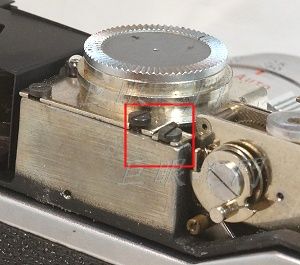

頂蓋裡面這隻螺絲也要拆開。

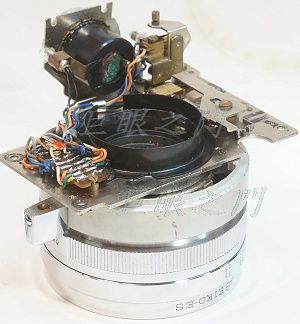

鏡組拿出來，這台相機是電子機，快門光圈全都是電子控制的。

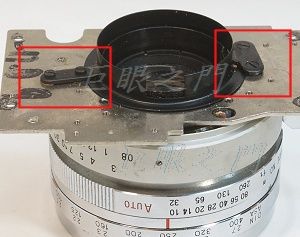

沒用的零件都拆掉，這兩個黑色的是對焦定位器。
拆掉後。

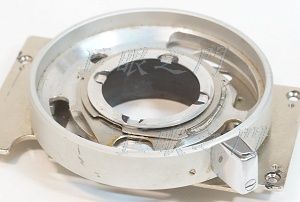

可以把鏡組轉出來，這是剩下的對焦機構，法蘭距不足，無法保留。

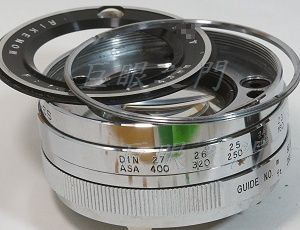

鏡組前面的鎖環鬆開就可以把銘環拆下。
這裡的螺絲周邊有三隻，要拆開。

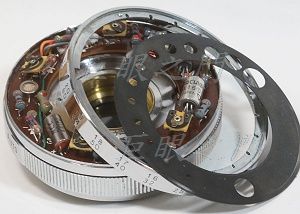

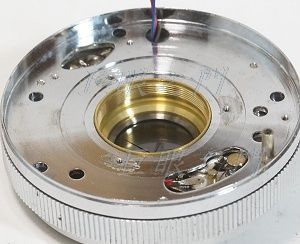

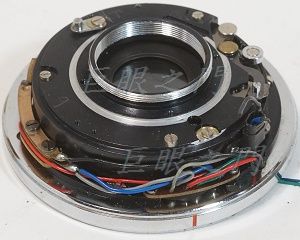

裡面的狀況，又是一堆電子零件。
零件取下後。

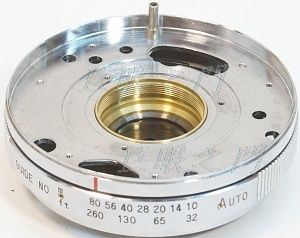

反面，後鏡組已經轉出來。

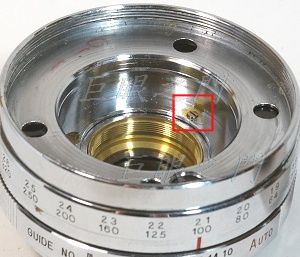

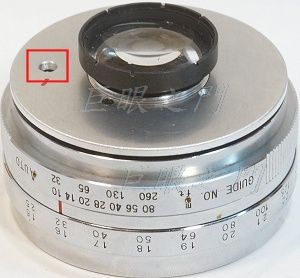

紅框中原來是閃光燈 GN 值的定位孔，可以用來改為光圈的定位孔。
尾巴上的一些螺絲拆除。

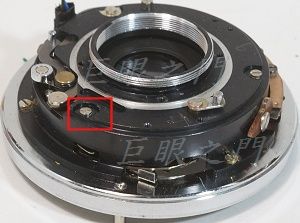

裡面的狀態。紅框中的螺絲拆下就可以把尾巴的蓋子打開。
另外一個角度。
周邊有三隻螺絲把最下方的零件鎖住，要拆開。

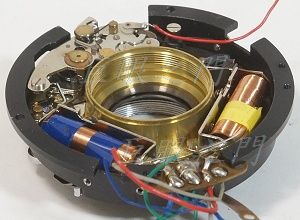

鍍鉻的零件都拆了，前面的零件也露出來，又是一些電子控制的組件，當然電子組件沒有用，都要拆掉。

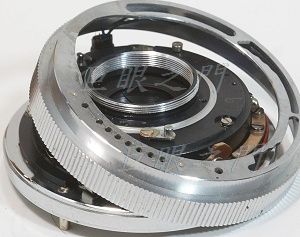

這是尾蓋拆開後的內部。

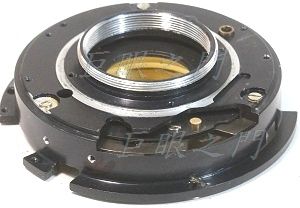

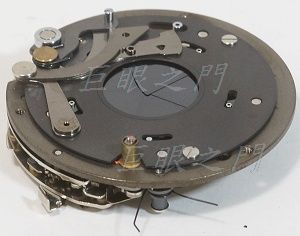

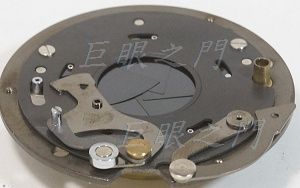

另一個角度，這個鏡組的光圈快門是一體的，也就是快門開闔的大小就兼做光圈的作用。
本來想看看用原來的零件是否可以改為手動光圈，但是研究了許久似乎沒有辦法改為手動，都是一些電子控制的零件槓桿等等的，好像改為手動有些困難。乾脆全拆掉，但是後來認為其實應該再研究久一些才對，說不定原來的零件可以用，但是當時太急了，認為不能用所以全拆了，剩下這樣。

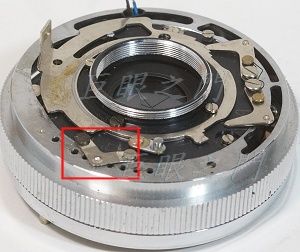

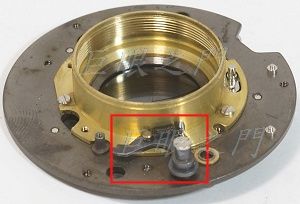

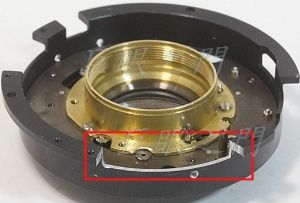

紅框中的零件是原來控制光圈的槓桿，本來想用這個零件來改造，但還是不行，因為它是鋼的，根本無法鑽螺絲孔，只能參照它的原理而已。
尾巴外蓋裝上，原來的一些零件也都拆了。

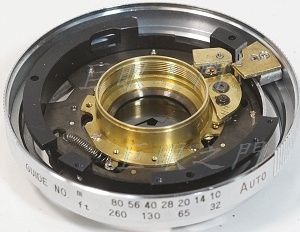

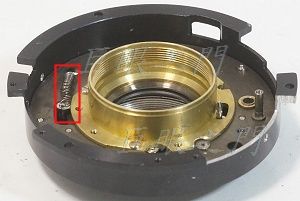

先把光圈弄成既定值為開，紅框中拉了一個彈簧使光圈全開，到這裡為止還算好做。

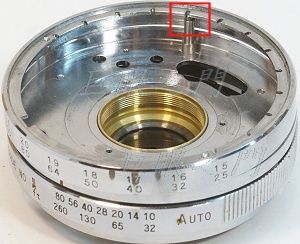

原來的槓桿金屬片已經取下，剩下一隻柱子。
接下來就麻煩了，研究了半天，要怎麼控制光圈呢，先用鋁片做了測試的零件，大致可以控制，接下來正式製作了。
先把外殼的側面用銑床挖掉一區，這是要使外環上的零件能在缺口區域移動運作。

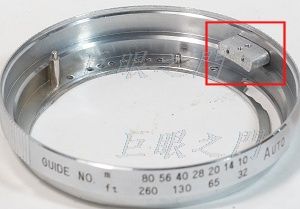

原來的 GN 值調節環，現在要把它當作是光圈環。側面鎖了一塊鋁塊。

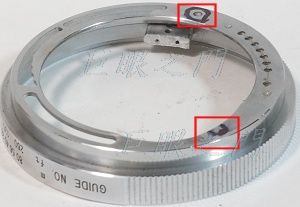

另外一面，紅框處要把孔磨大，後面的步驟中，要由這個孔中裝螺絲鎖住更前面的零件，原來是這個尾巴的環拆下的狀態才能鎖前面的環，但是現在要把這個環先裝好才能鎖前面的環，所以孔就要磨大。
做了個零件取代原來的槓桿，左方小凸起要頂住原來的光圈控制機構開闔光圈，而右方的弧形則要與光圈環上的零件互動，頂進來的位置不同，藉由槓桿就可以把光圈控制桿推動到不同位置而控制光圈。
這個光圈用的弧片很難，一開始做了一片發現弧度不對，磨的太過了，於是上面又鎖了一片，這樣也好，可以把螺絲孔磨成長形，還可以做成有限度的調整，其實市售的鏡頭有些裡面的結構也是類似的。

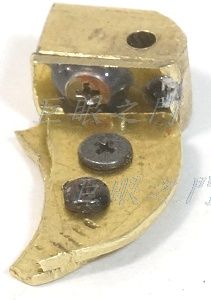

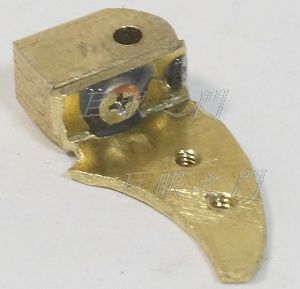

這個零件的結構是把銅片鎖在一塊銅塊上，目的是這樣才不會亂晃，銅片用螺絲加上 AB 膠黏死的銅塊上。
這個弧形金屬片非常難做，要每一級光圈去測試慢慢磨，磨一點光圈會差很多，所以要很有耐心。

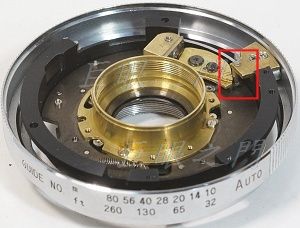

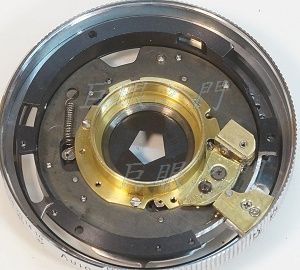

終於測試完成，這是最大光圈的位置，在光圈環的鋁塊上鎖了一片銅片，底下有一隻柱狀螺絲滑過弧片。此時上方銅片剛好在缺口的右側頂住。
最小光圈，銅片頂住缺口左方。因為結構的關係，此時大約為光圈 11，其實也夠用了，因為在數位機身上其實 16 的光圈不太能用，繞射效應會很明顯，根本就是糊的。
這是頂視圖。

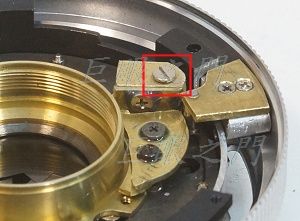

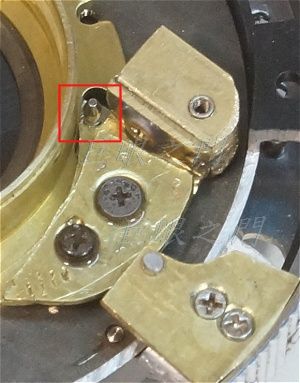

這是局部放大圖，銅片的凸起就是頂在這隻凸起的光圈機構上，向上壓光圈就鎖小，向下放開光圈就放大。
最上方最後要鎖一隻大頭螺絲免得滑出來。
光圈機構終於完成，拆的時間不算，到這裡測試完成，花了大約五個多小時。
光圈零件還要全部拆開，表面稍微整修一下，整個再裝回去，有些會轉動的，該上油的要上油等等。
尾巴弄好了，現在可以把前面的零件一一裝回了，先由尾巴的孔洞中把前面這個零件鎖回。
把這一節也裝回，紅框中原來有鋼珠，不過裝不裝對於功能沒有影響，只是沒有鋼珠的話，上面一節薄環會亂轉。
把前鏡組以及其他的都裝回。

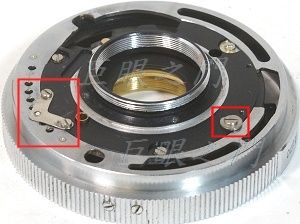

左方紅框中的彈簧片現在是光圈定位裝置，右方鎖了一個墊片以及螺絲，免得後面的光圈環掉出來。
尾巴墊了原來墊著的墊片，這樣後面的環鎖上才不會頂到一些凸起的螺絲等等。當然啦，如果不用墊片，把後面的環上多挖幾個洞也可以。
鎖上後環，這個環後面要鎖接環並且可以擋住裡面的一些亂七八糟零件。因為有個螺絲較凸起，所以還是挖了個孔來避過。

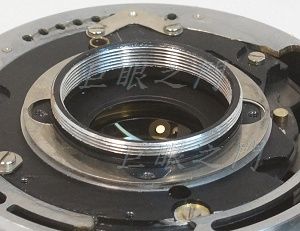

裡面噴黑，裝上接環。

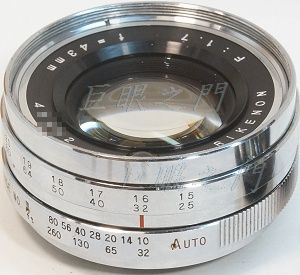

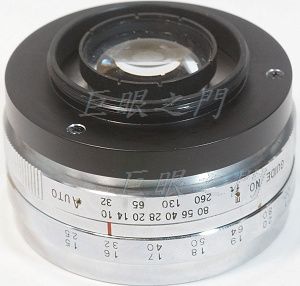

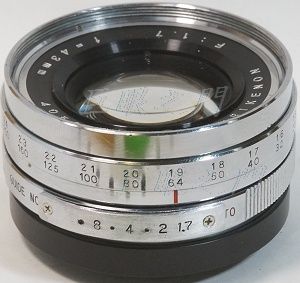

正面，原來的尾環上還要鎖上一片鋁板，上面用鋼字模打上光圈值。

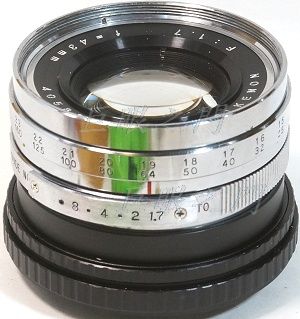

裝上對焦筒，此鏡要用最短 12.5 mm 的對焦筒。
這種沒有光圈環的 RF 鏡頭還是不建議改，畫質好不好不知道，改起來要花非常多的時間，是否划得來應該要好好考慮。
