Minolta MC Macro Rokkor-QF 50mm f3.5 MD/SR 接環改 Pentax K 接環(自動縮光圈)

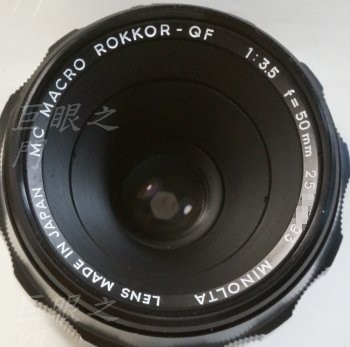

這隻以前改過，但是銘環不一樣，以前改的是號稱「經濟型」的，也就是較廉價的型號，但是光學結構似乎是一樣的；整個拆開的結構看起來似乎也沒什麼明顯的不同，也許材質有差。

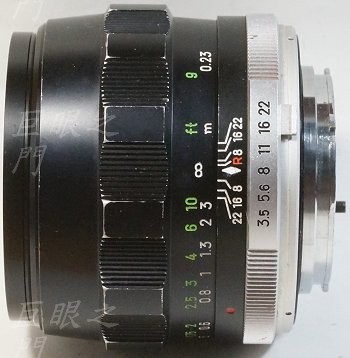

側面，這隻是全金屬鏡身，以前那隻對焦環外表是花紋橡皮的。

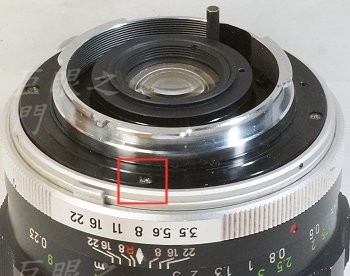

這裡的螺絲拆開，就可以將尾巴取下。取下的鏡尾，內部構造與以前那隻一樣，請自行參考。

鏡身裡面的結構。

銘環取下。

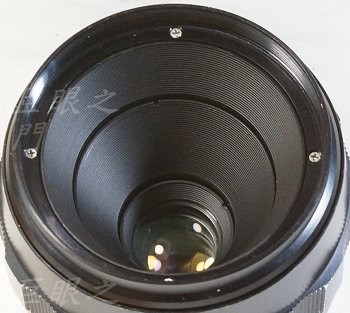

前面的遮光罩也取下，縫隙裡面可以看到無限遠調整螺絲。

以前是用 Pentax 原廠的廢鏡接環改的，現在不用廢鏡，用市售的轉接環來改，測試了一下，如果新的接環直接裝在後面，無限遠還過焦 0.3 mm 。這就簡單了，至少一定對的到無限遠，但是後面要墊高 0.3 mm 似乎不太好弄，所以調整無限遠就好。

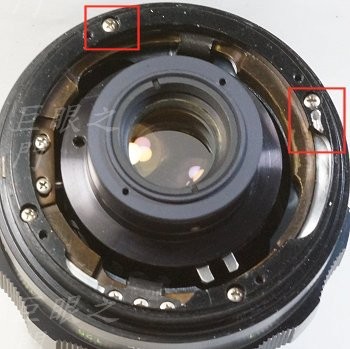

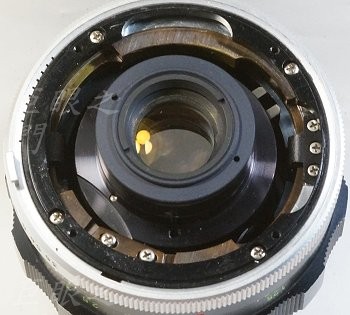

上方紅框中的螺絲週邊有四隻，取下後就可以將黑環取下，取下的目的是要加工右方紅框中的孔洞，孔洞要裝縮光圈用的彈簧。

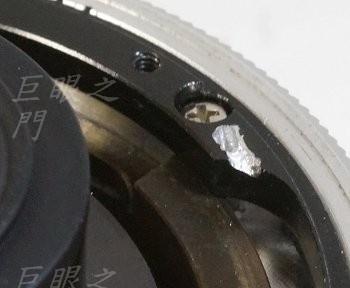

黑環上鑽了孔，與邊緣之間再磨個溝槽，溝槽要容納彈簧的直徑。

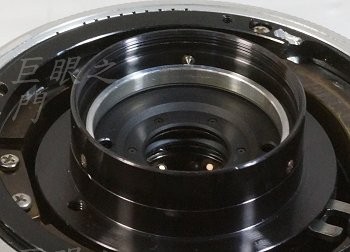

評估的結果後鏡片會稍微打鏡，所以要拆下來磨下，這是拆開的鏡身，側面的螺絲本來以為是調心的，結果不是，只是固定光圈機構的樣子。

在適當的角度磨掉一些。

後鏡組裝回。

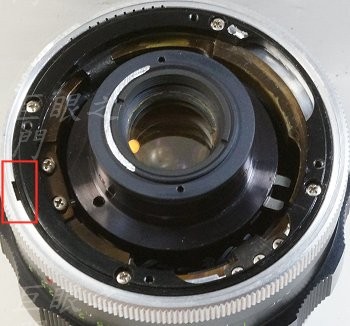

這個光圈環如果要拆裝還要注意，裡面有光圈定位鋼珠與彈簧，所以取下時要注意彈簧不要搞掉了，裝回時更麻煩，因為光圈環內側形狀的關係很難裝，要先把鋼珠放在這個光圈連動機構缺口的位置，再用小起子將鋼珠壓入孔洞，再轉光圈環到正確的角度。

光圈環原來由接環外側的環壓住，現在原來的接環換掉了，所以光圈環會在新的 PK 接環與鏡身之間前後移動，於是做個薄的鋁環頂住。

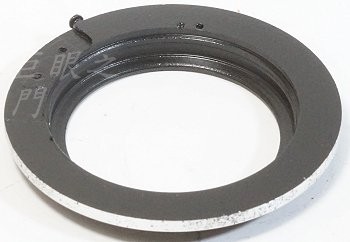

重頭戲來了，用以前訂做的 M42 接環加工修改，把原來的光圈連桿切下來，修磨成需要的形狀鎖上。因為 PK 接環與鏡身之間的空間不大，所以這個形狀要比對測試很多次，不能頂到原來的機構。原來外緣的厚度是 2 mm ，要銑掉約 0.7 mm 才不會頂到。

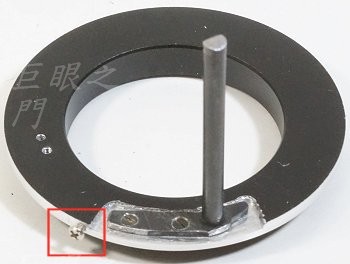

另外紅框中側面鎖個螺絲，要裝縮光圈彈簧。

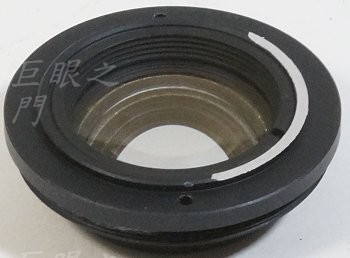

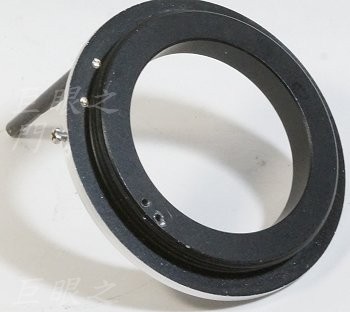

另外一面。M42 的螺紋可以在 M42-PK 轉接環內緣的 M42 螺紋內轉動，這樣這個環就成為轉環，就不需要像以前那樣改。

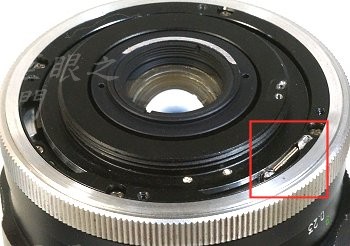

把控制光圈的核心裝上，紅框中就是縮光圈的彈簧。

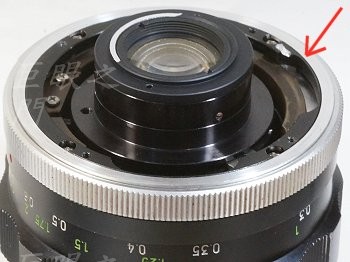

彈簧近拍，一端勾在核心的側面螺絲上，另一端溝在鏡身黑環的孔洞中。

將 PK 接環轉上去鎖住，這些尺寸，轉到那個角度，當然都要事先測試好；要測好了，再去把連桿鎖住。

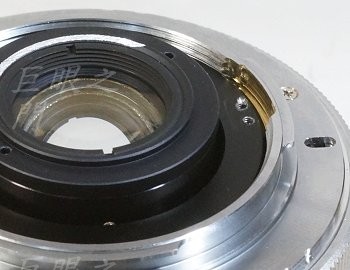

右方的螺絲孔要裝 PK 接環與機身配合的開光圈壓桿，孔洞的位置也要與原廠的鏡頭去比對過。因為轉接環的壁稍厚，所以要銑掉一些，反正就是壓桿光上後要與原廠的位置差不多，那樣功能才會正常。

這個壓桿是 Contax 鏡頭內改鏡拆出來的廢零件，材質是鋼的，很適合。

都鎖起來。後鏡組的外框也塗黑了。

但這裡還有些問題，M42 環的內側面積大，會反光，當初訂做時應該要做消光螺紋才對。

後來又把那些桿子拆掉，把內側車大噴黑，只有最外面的內徑不車，這樣反光就會被擋住。

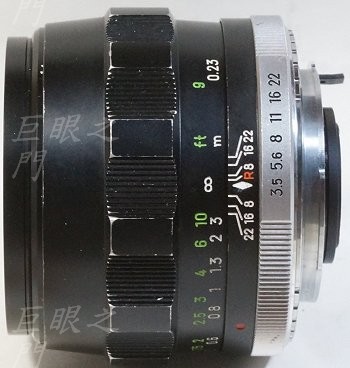

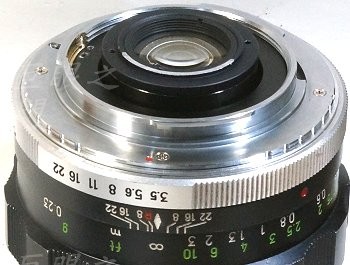

都裝回去，測試在 PK 接環的像機上可以正常運作，完工。

微距鏡在 DSLR 上需要有開光圈對焦才好用，否則好暗，眼睛都脫窗。
