Minolta Rokkor QF 40mm f1.7 殺機取鏡改 Leica M 接環(使用對焦筒)

這隻鏡以前殺過，但以前是改沒有對焦機構的 LM，因為那時評估的結果應該無法改 LM，法蘭距不足啊。但這次鏡主用的是 Ricoh  GXR 的 LM 模組，必須要有對焦系統，於是花了很多時間研究，最後終於改成用對焦筒的 LM 尾巴。

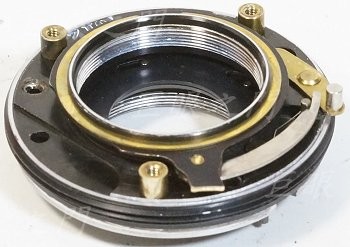

這是鏡頭座子的前半段，這個部份無須更動，只要把圖片中央原來側面的凸出物剪掉就好。

這是後鏡組的座子，上面的凸出物除了圖片中的以外都去除，左方的桿子原來較長，要剪掉一些。

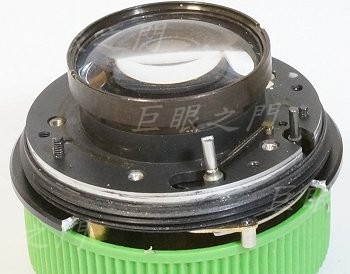

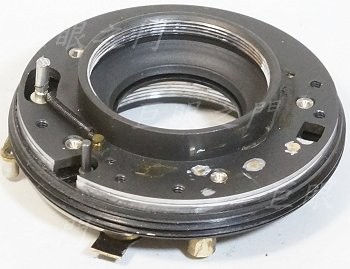

圖中整個鏡座外面已經黏上一個 M42 的螺紋，因為原來的鏡座外徑其實就 40.3 mm 左右了，不過稍微有車的空間，車到 39.7 mm 左右吧。再把 M42 的螺紋環車到很薄，厚度約只有 0.2-0.3 mm 左右吧。黏上的時候其實前面要先把鋁環鎖上，後面會說明。而且黏的時候不能把前鏡組的座子也黏起來，不然無法拆解維修。

這個鏡要改 LM 接環其實很勉強，前鏡組有光圈機構由側面凸出一點點，那個位置不能頂到，否則光圈無法運作。後面要用 42-39 mm ，12 -19 mm 的對焦筒，最後面再接 39-LM 的轉接環，不過如果對焦筒縮到最短時的長度不能超過 11.3 mm，否則對焦筒的前緣就會頂到光圈機構。還好問到一家縮到最短是 11.7 mm 的對焦筒，這樣後面的 39-LM 轉接環車掉 0.5 mm 就剛好還可以過焦一點點。算是勉強了。

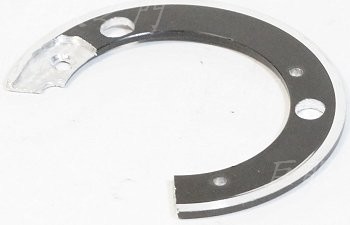

因為對焦筒的前緣要與前鏡組鏡座的邊緣齊平，所以找了個有陽極的鋁環，做成圖中的形狀，中間缺口部份是要避過光圈機構。左方銑掉的部份是要延伸到光圈機構下方，底下厚度不能太厚。

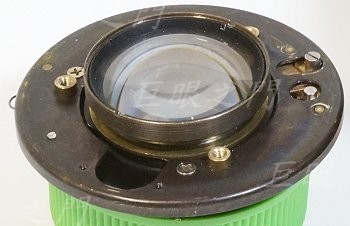

鋁環鎖在前鏡組座子的上方，這樣轉上對焦筒時，對焦筒前緣就會與鏡座前緣齊平。

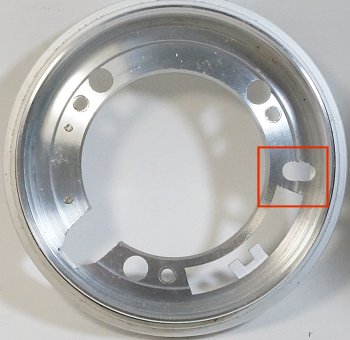

這是原來的 ASA 的調整環，與以前那隻改法一樣，要把這個環當作光圈環，原來紅框處的外觀是這樣的。但這樣光圈調整範圍不足，所以要修改一下。

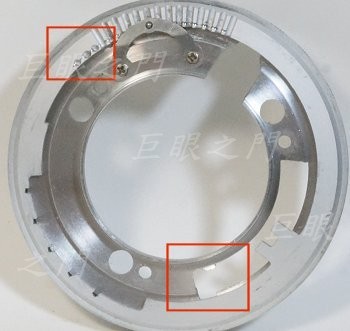

該修改處已經修改，上方的光圈定位凹孔，也要多磨幾個。

後面的 M42 螺紋環應該是先把鋁環鎖上再黏，這樣螺紋環的前端才會與鏡座前端齊平，不過拍照的順序有點錯了。這個 M42 螺紋環的角度還要先量好，否則轉上對焦筒，鏡頭中線差太多也不行。

弄好後把原來前面的一些零件就裝回去。

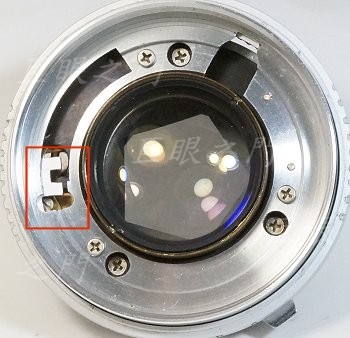

這部份也裝回去，修改過了，所以 ASA 環可以轉更多。

前面都鎖回去。

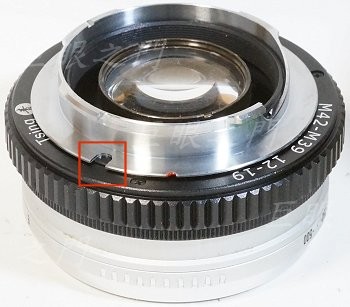

前面說過，這個鏡其實改的很勉強，法蘭距不足，所以後面的轉接環要車薄，車掉約 0.5 mm ，原來的缺口處已經車通了。

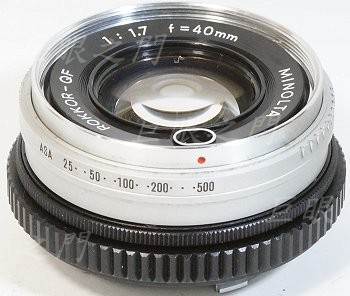

前面外觀，ASA 環上側面磨了些紋路，這樣比較有摩擦力，比較好轉。因為有數字，所以也不能壓花，壓了花數字會不見。

側面。

這個鏡這樣改看起來沒什麼難，那是因為已經破解，找到方法。但一開始可是研究了好久才想到方法。
