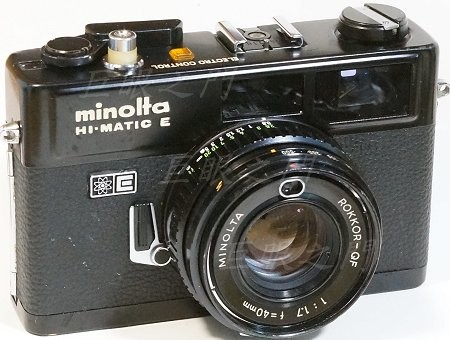

老相機，機主要殺機取鏡改 LM 接環，想透過天工自動對焦環在 Sony A7 系列上使用。不過這個自動對焦環在 A7 或是 A7R 上面應該是不能用的，要用在第二代上面才能運作。

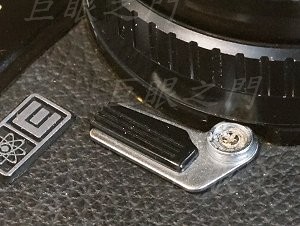

殺機一般都先拆面板，這個字拍器擋著，要把上面的貼皮去除，裡面有螺絲可以拆開。

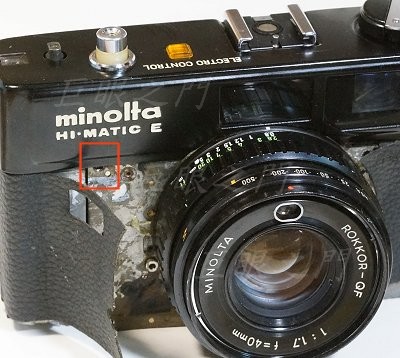

蒙皮掀起，裡面有螺絲，但是面板由底板以及頂蓋卡住，這隻螺絲也被頂蓋擋住。所以頂蓋、底蓋都要拆開。

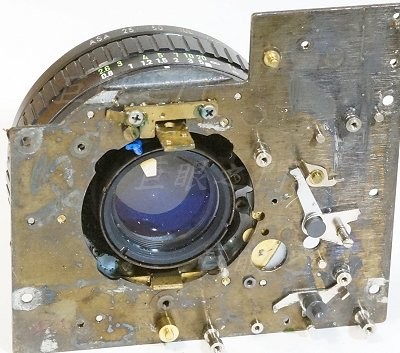

面板拆出來，所有控制機構幾乎都在這個面板背面，這些都沒用，都要拆掉。
都拆了，面板還是拆不下來，要由前面拆。
銘環外圍有鎖環，拆開後可以把銘環拆除。看到的螺絲也拆除，可以再拆。

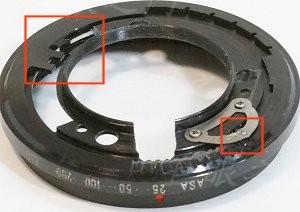

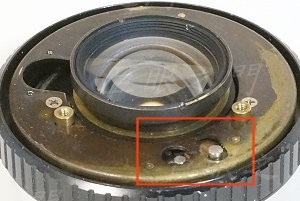

這一部分的後面有鋼珠，在右方的紅框中。左方弧形的縫隙是控制光圈運作範圍的，但是原來的設計是分段的，改鏡後要把弧形的縫隙範圍儘量磨到更大。

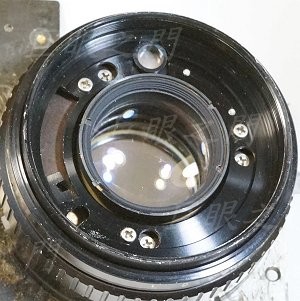

有螺絲，再拆。圖中最上方的外環，弧形的部分會用來控制光圈。

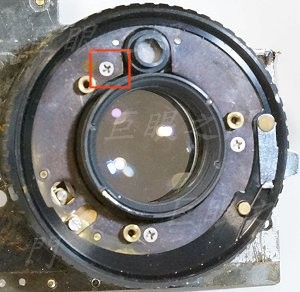

還有螺絲，再拆。此處可以看到貼近紅框下方有個金屬片與外面的對焦環卡住連動，這應該是使用閃光燈時控制光圈用的，改鏡的話，這個連動很難用，所以要把金屬片剪斷，使連動失效。

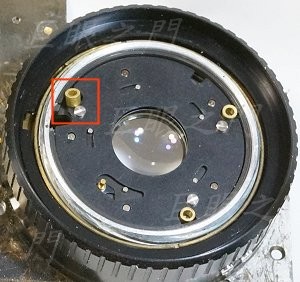

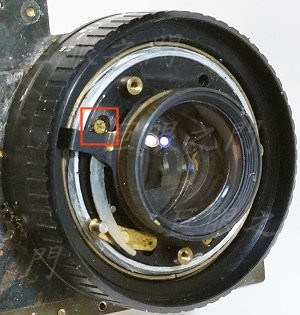

前鏡組拆開後沒有東西可拆了，紅框中有小銅圈墊高，會掉，不要遺失了。

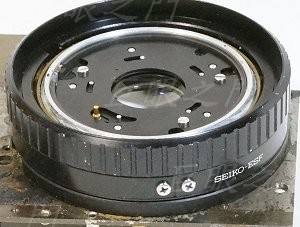

拆對焦環吧，原來的對焦表尺是鎖上的，先拆掉。

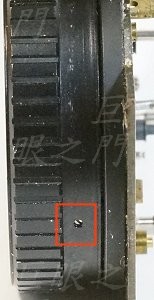

對焦表尺底下有止付螺絲，鬆開。

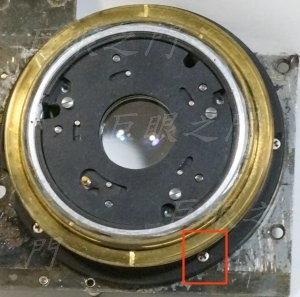

對焦環取下，紅框中有五隻螺絲，原來固定螺絲在這裡。

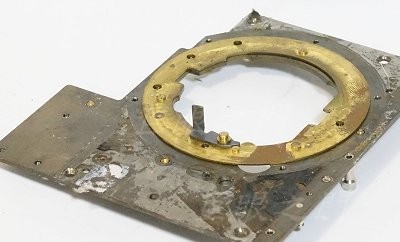

拆下的面板。

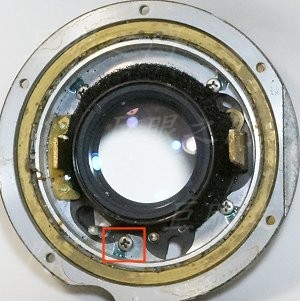

這四隻螺絲固定了後鏡組。

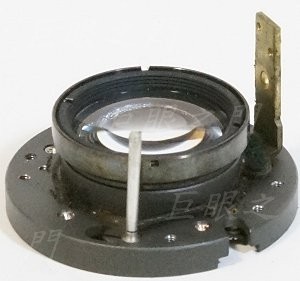

後鏡組的外觀，伸出來的是對焦定位器。銀色的是原來控制光圈的桿子。

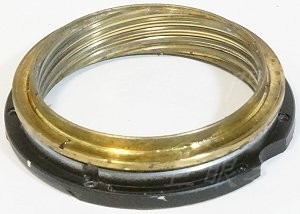

把鏡組由複螺紋中轉出來，這是外螺紋環。

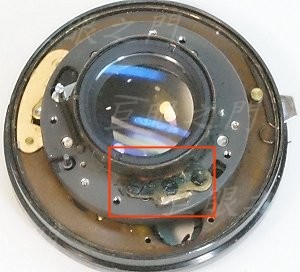

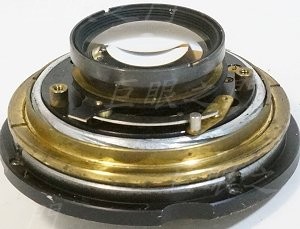

內螺紋環鎖回鏡組，先把前鏡組裝回去。紅框中的機構是控制光圈的機構。
複螺紋裝回去，要評估如何改 LM 接環。評估的結果是無法直接改 LM，因為法蘭距不足，因為後面還有面板，面板後面還有定位器的機構，反正就是差了一點。那就把原來的對焦機構放棄吧，直接改用對焦筒，可以用天工自動對焦環，或是用神力環都可以，原來的對焦機構其實是雞肋，只能對到 0.8 m，而且原來的設計不太能增加最近對焦距離，用神力環或是天工對焦環還比較近，天工對焦環伸出量其實有 4.5 mm 左右，夠用了。

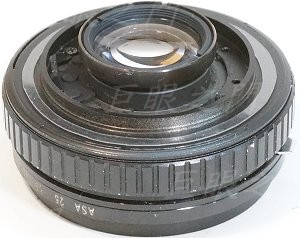

把對焦環用膠黏死，這個部分不需要再拆，所以可以黏死。把複螺紋機構轉上去一起車，車完了，複螺紋自己就會卡死，不需要黏合。外圍車掉。
另外一面。

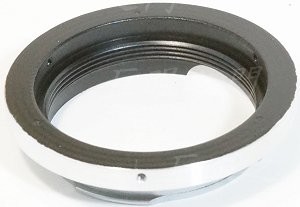

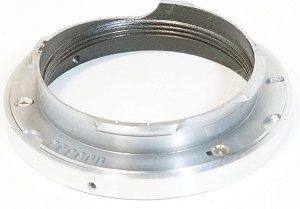

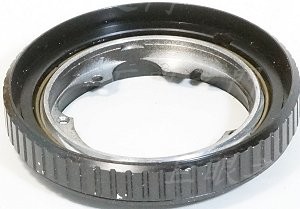

做了鋁環把 LM 接環固定在後面。
另外一面。
這個鏡組後面有些露銅的要塗黑。
把原來的座子噴黑，然後把鏡組都裝回。因為鏡主主要是用轉接環，怕做的太剛好有些轉接環也許無限遠太剛好，那樣用在峰值對焦會不好用，所以稍微過焦一些，但是又怕有些會過焦太多，所以墊了一片塑膠片，這樣萬一太剛好就可以把塑膠片拆掉。為何要過焦，因為現在的無反相機機身常常組裝沒那麼精細，會有誤差。

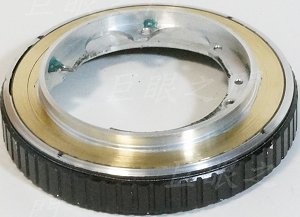

把鋁環與 LM 接環套上去由側面用止付螺絲鎖住。

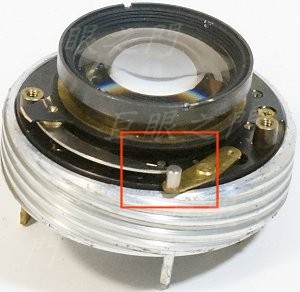

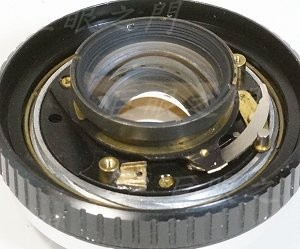

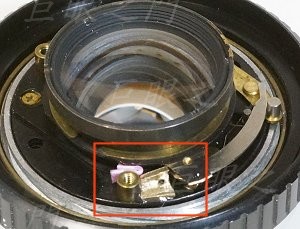

裡面的光圈機構有點麻煩，因為原來的光圈機構其實是由面板後面的零件控制的，現在要改用原來的 ASA 數值調整環來調整，所以要改造一下。這個鐮刀狀的零件可以順時針或反時針移動，要調整到剛好光圈全開處固定，但是沒地方好固定，所以就先在銅柱與連動環之間塞個塑膠管增加摩擦力，調整到剛好時，黏一個銅片頂住。
等銅片的膠硬化後，再把光圈控制組件順時針頂住就好。
上面的零件裝起來，這個凸起是間接控制內部光圈的。
這裡要挖大，前面已經說過。這樣上面的 ASA 控制環才能控制光圈由最大到大約最小。

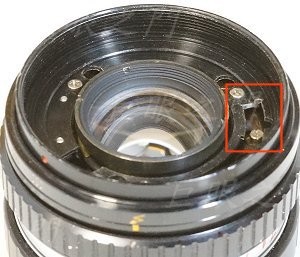

裝起來，紅框中右方有個銀色凸起，那是控制底下的環可以卡在 A-E 的位置，原來應該是依據光線強弱調整在不同位置的，猜的啦，要看說明書才能確定。現在要調整在 B 的位置，這樣大約可以在 1.7 ∼11 之間調整。如果調整在 C 的位置，光圈會小約一級，大約就是 2.5∼16 左右。

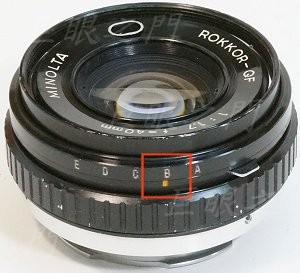

調整在 B 時閃燈記號剛好對到短線。如果跑掉了也沒關係，反正可以調回來。如果位置錯了會怎樣，其實也沒關係，就是調整在最大光圈可能無法開到最大，或是調到最小會彈不回來，不過都可以解決。

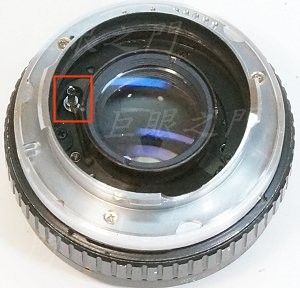

如果因為 A-E 的位置沒弄好，結果光圈不會開，那就撥動一下這個桿子就會恢復。前面說過，原來光圈不是這樣控制的，所以將就吧。

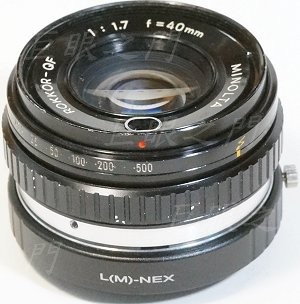

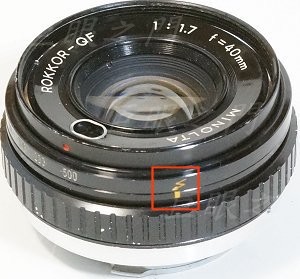

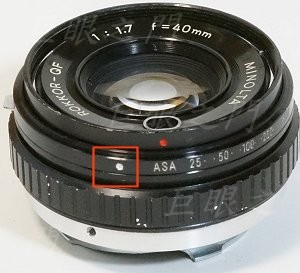

這裡磨了一個記號，這裡是最大光圈處。ASA 500 則是最小光圈處。
我沒有天工環，接上神力環模擬一下。

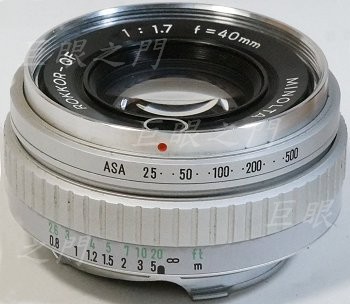

這是後來改的銀色版本。

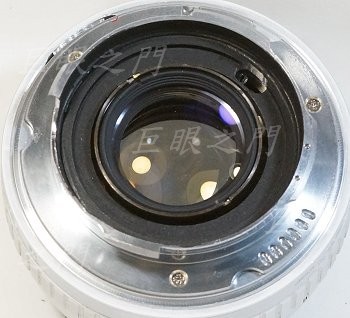

這個版本鏡身內沒有陽極，因此要做個護板擋住，因為有時光圈卡住要撥動裡面桿子，所以還要銑個孔，這樣比較方便。
