這台相機以前改過,拆的方法請參考這篇。 先把後鏡組拆掉,不好拆就在邊緣磨兩個小缺口就可以用工具拆下,然後把裡面的鎖環拆出來就可以將鏡組取出。但是以前其他的零件拆的方式不太對,所以重新再貼一次。

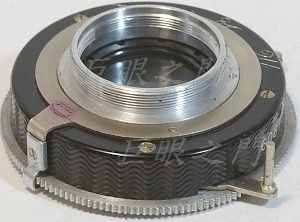

鏡組的快門要拆掉,將尾巴上的三隻螺絲拆開就可以將尾蓋拆開。

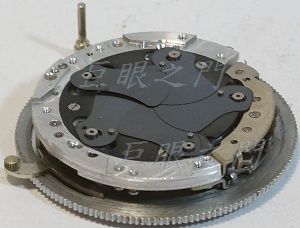

內部,快門葉片倒出來就可以了。
這是尾蓋內,還有光圈。
快門拆開就可以組合回去。
這裡有個凸起,是限制對焦環轉動範圍的。
以前改過 Canon EF 接環,但那是為了方便轉接,其實此鏡改 EF 接環是會打鏡的,所以這次改 Sony E 接環。因為原來的對焦系統還要用到,所以要拆這個對焦的組件。拆組件要把下方紅框中的桿子剪掉,否則要把頂蓋等等的都要拆開才能完整的拆,既然要改鏡,不要費那麼大工夫了。

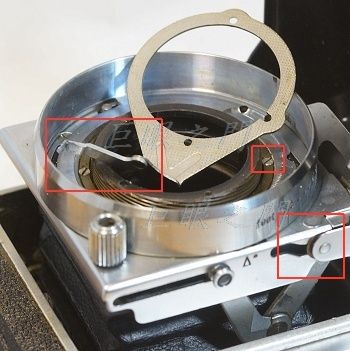

先將銀環上的兩隻螺絲拆除。銀環可以取下,左方紅框中就是原來連著基座的長條金屬片,後來發現其實整個可以剪掉就掉。右方紅框中周邊有四隻螺絲,拆開就可以把對焦環取下。

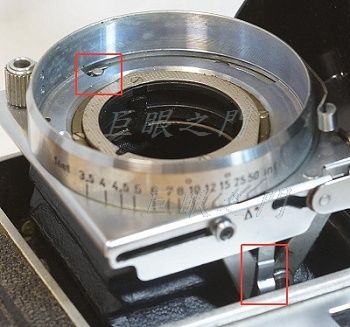

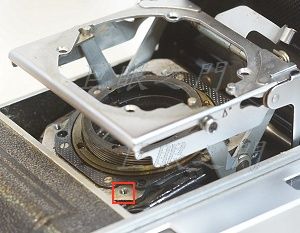

對焦環已經取下,紅框中的螺絲拆開可以將面板與鏡座分離。

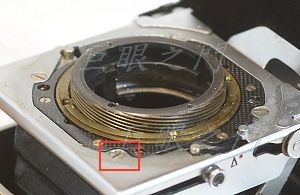

分離了,但是還連著底下的蛇腹,紅框中的螺絲四隻都取下就可以取出鏡座。

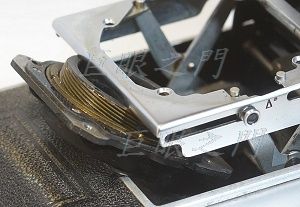

由縫隙中取出鏡座。

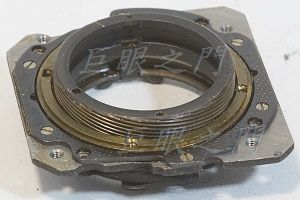

鏡座組件。

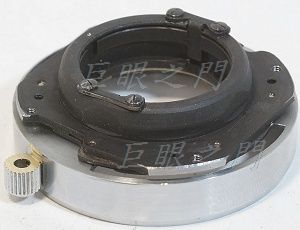

把前面的機構都裝回的狀態。

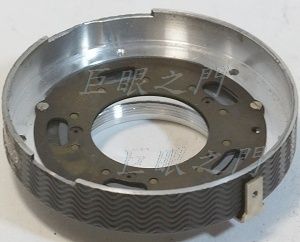

銀環上的凸起已經磨掉。

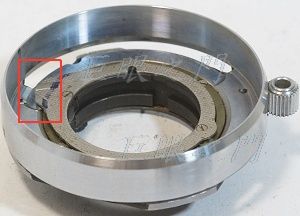

這個原來的對焦用凸起要磨掉一些。鏡座也要車成圓的。

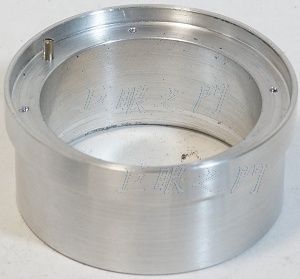

做了個鋁環,要放在鏡組與 Sony E 接環之間。鎖了個柱狀螺絲,這是限制對焦環轉動範圍的。

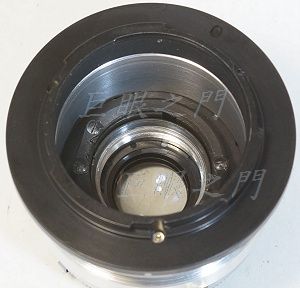

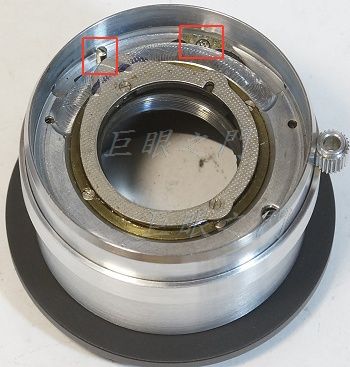

把鏡組由縫隙中鎖上,左方紅框中的柱狀螺絲由縫隙中伸出。

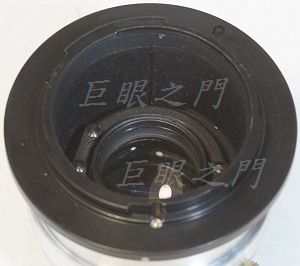

由內部鎖上鏡組。尾巴裝上接環。
再把後鏡組裝上,內部貼黑絨紙。

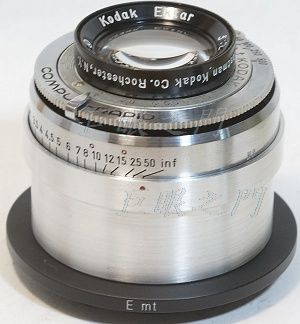

外觀。
對焦系統調整到超過原有的最近對焦距離,大約可以對到 60 cm 左右,不過超過 3 ft 內對焦有點緊,可能那個區域原來並沒有用到,所以比較緊。
