柯達老鏡,這隻是配在老軍用 RF 機身上的鏡頭,Graflex KE4 接環。它的蓋子是卡在內側的小凸起上。
因為這種接環的鏡頭法蘭距與 P67的法蘭距差了約 21.5 mm,實在差太多,本來鏡主是想用對焦筒就算了,但是研究了一下,用原來的鏡筒修改其實是有機會改 P67 的,但可能反而較貴,因為可能很花時間;鏡主一聽就決定要優先用原來鏡筒改,畢竟那樣比較漂亮,所以就來挑戰一下吧。
以前改的一隻 102 mm 的,那就無法用原來的對焦系統,要這種長鏡才有機會用原來對焦系統改。

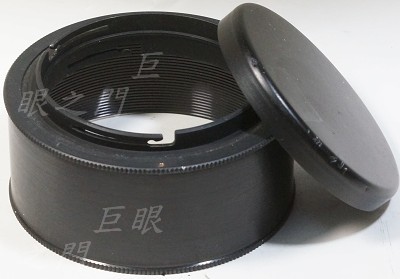

蓋子。

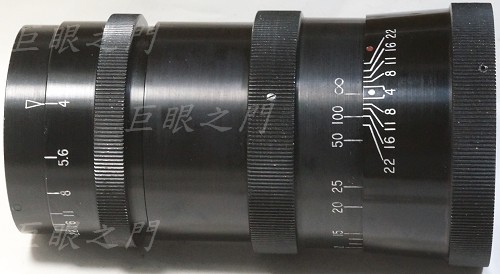

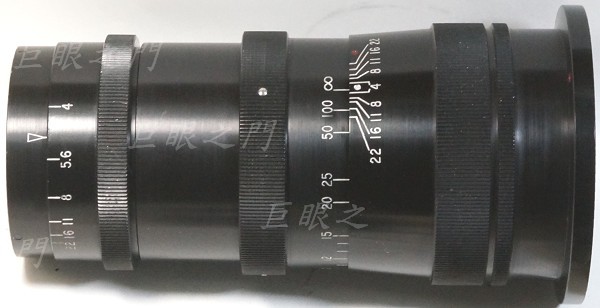

側面全貌。

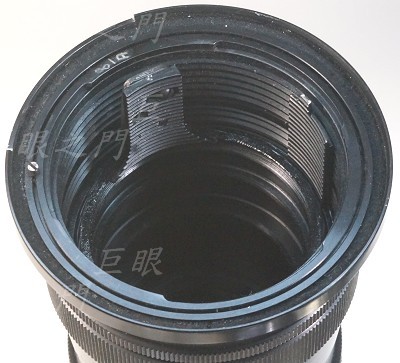

尾巴內,但原來的對焦定位裝置已經被鏡主拆除了。

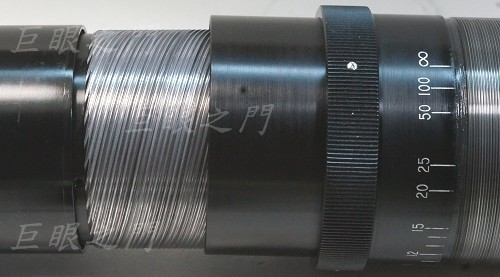

對焦定位器拆除了,這兩段可以轉開。
前面的一段也可以轉開。
這是最前面的一段,凸出物應該是對焦機構;這個部分改鏡的話要切掉,但是不要全部切掉,要留一點,留約 3-4 mm 左右。

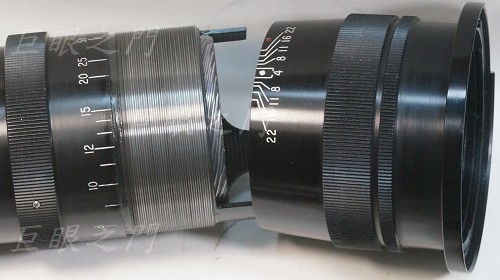

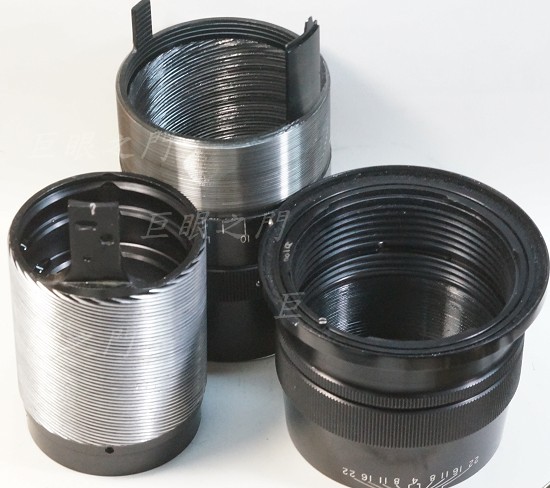

左方是前段,右方是原來的尾巴。

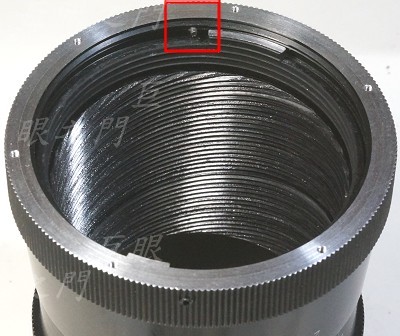

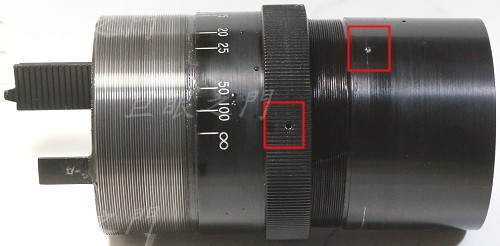

中間這段還可以再拆,左方紅框中原來有螺絲,右方紅框中有小小的淺孔,螺絲就是頂在淺孔中;這個螺絲與一般與負螺絲不同,並不是靠尖頭頂住,因為那樣裡面的複螺紋環會受到應力,可能造成對焦不順。
圖中左方的凸起原來也是對焦機構的一部份,改鏡的話,也要切掉,但是也要留 3-4 mm 左右。

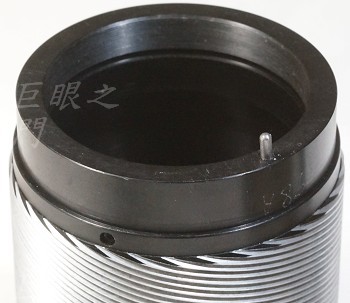

這是最前面裝鏡組的一端,凸出的圓頭柱狀物相當於光圈定位鋼珠。本來改造時想將這個機構轉 180 度,但是這個柱狀物的孔洞直徑竟然很奇怪,直徑約 2.23 mm 左右。這隻鏡頭是美國貨,所以是英制的,但是查英制鑽頭有 3/32" 的,有 5/64" 的,大的太大,小的太小,就是沒有相當於 2.23 mm 的,只好放棄這個念頭。為何要轉 180 度呢,後面會說明。

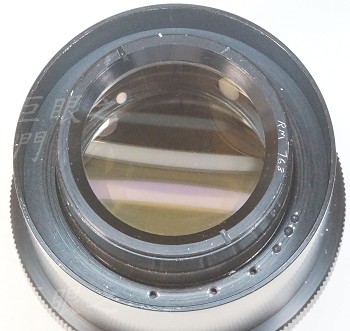

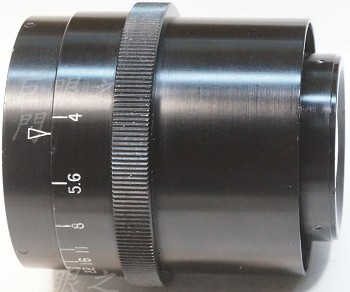

這是鏡組,其實這個鏡要用對焦筒改並不難,以前改過。但鏡主希望用原來的鏡筒來改,會比較有原味啊。
鏡組後面內部,凹孔是光圈定位的孔。

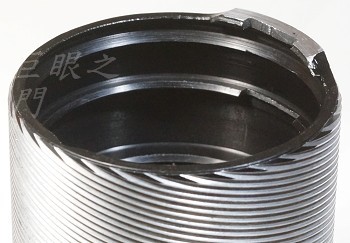

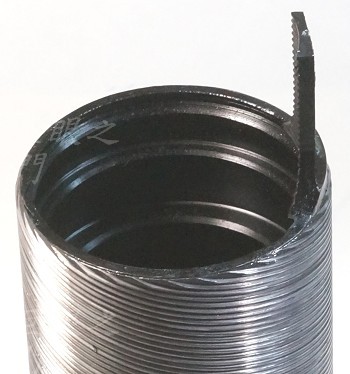

最前面一段的尾巴凸起物已經切除,留下約 3 mm 厚度,這個部分要當作對焦定位器使用,所以切了一個缺口,底下的消光光欄也一樣要磨缺口。

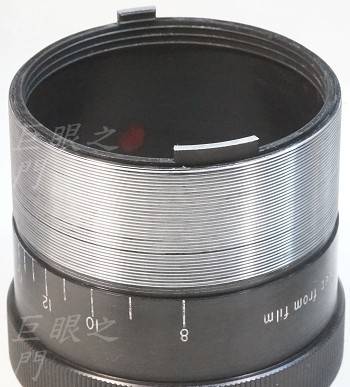

這一段後面的凸出物也切除了,也留下了約 3 mm 。留著是為了當作限制對焦環轉動範圍之用。

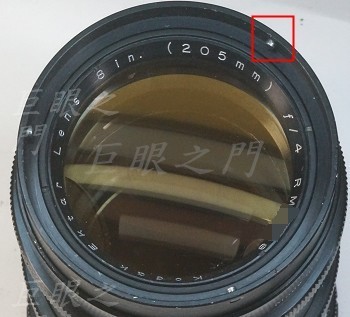

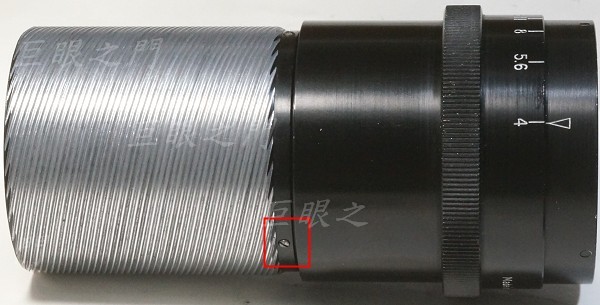

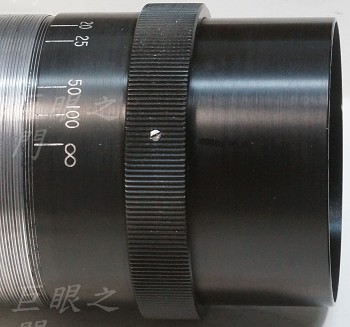

改造完成後,把鏡組裝回,紅框中的螺絲要鎖回去。

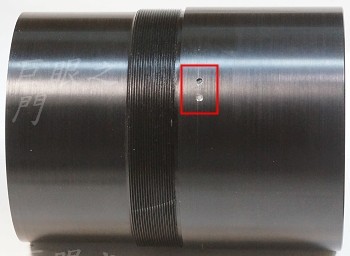

這一段原來有螺絲頂住的小孔,要重新鑽孔;鑽孔位置後面會說明。
這是鎖起來之後拍的。

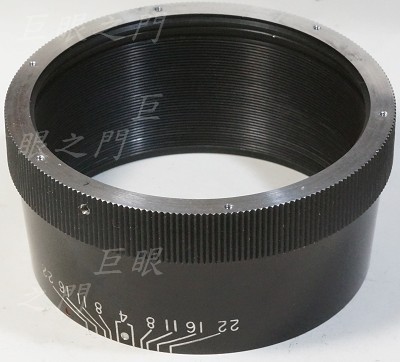

這是中段,要先把兩段轉到底,用一隻螺絲先輕輕鎖住。
後段切除了不少,與原來外觀比對一下就知道,要車到裝回之後能對到無限遠過一些為準。

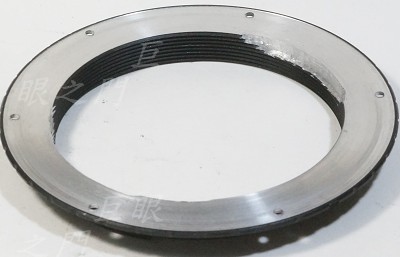

這是 1.5 mm 厚度的 Pentax 67 接環,內側車掉一點點,這是為了要接合鏡身定位用的,這樣才能對準中心。

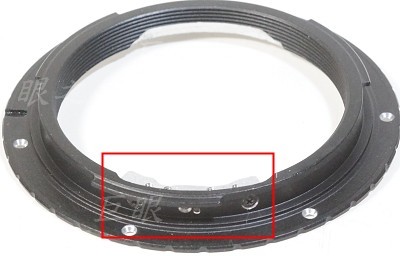

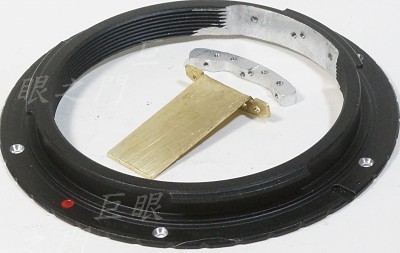

另外一面,挖掉的部分要鎖上小小的鋁片,鋁片上還要鎖上對焦定位器。定位器的寬度要非常緊密的配合前段後方的缺口。至於定位器幹嘛要做這麼寬,那是因為前後伸縮距離長,寬一點比較不會左右晃。
鋁片用螺絲由側面鎖住。

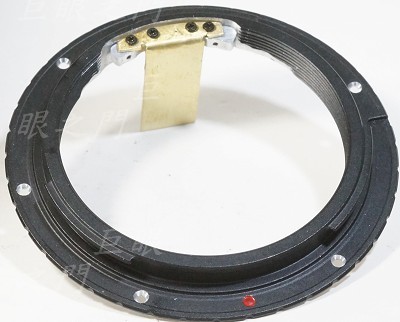

定位最後會這樣鎖起來。
在適當的位置,鎖一隻螺絲,這樣對焦環轉動時就不會轉超過無限遠記號;所以螺絲要打得儘量準確。這就是原來中段後面的凸起為何要留一些的原因。這個尾巴也剛好夠厚,大小與 P67 接環也剛好可以配合,所以鎖 2.0 mm 的螺絲也沒問題。
後段與中段組合起來。
前段要找一個適當的角度把複螺紋轉進去,使光圈數值的基準記號儘量對準對焦環上的基準記號。
裡面的消光光欄也磨了缺口。
把 P67 尾巴裝上,對焦定位器也裝好。此時可以將中段上的螺絲放鬆,調整到剛好無限遠,再把中段上的螺絲鎖緊但不要太緊,然後重新鑽小孔,再把螺絲鎖回去,這樣才算完成。

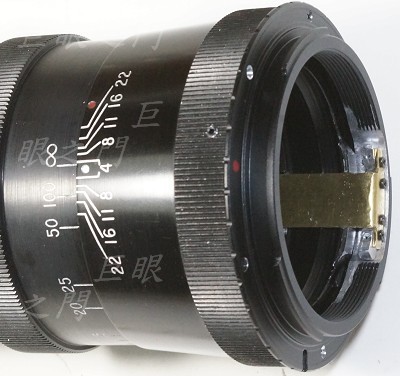

為何前面本來想把鏡組裝的方向更改 180 度,請看圖中定位器的位置其實在鏡頭正下方,如果拍攝有天空的景物,那天空的強光部分就會投影在銅片上,會造成炫光;因此原來想轉 180 度,既然轉不成那也只好這樣。

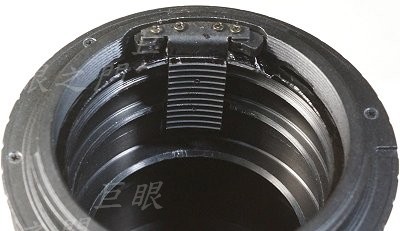

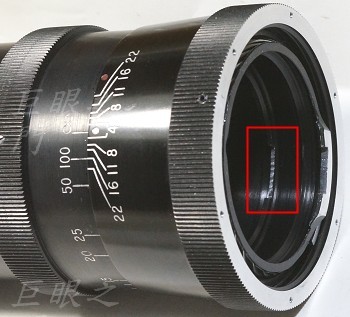

因為銅片上會反光,研究了一下,利用原來切下來的零件打磨一下,鎖在銅片上防止反光。
都噴黑,這樣反光就好多了。

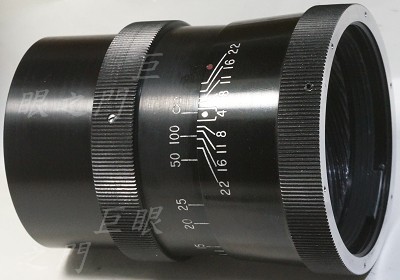

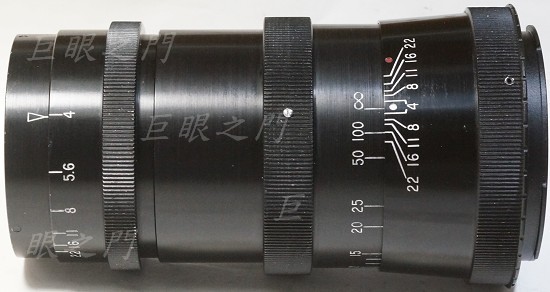

都完成了,這隻鏡這樣可以改 P67 ,所以改哈蘇或是改什麼法蘭距沒有比 P67 長的應該都可以。其實尾巴還有再車掉約 1 mm 左右的餘地,如果再車短那中段的尾端就會頂到 P67 接環了。
雖然破解以後並不困難,但是過程很麻煩,因為要測試很多次,加工很多次,每次加工後要重新裝回,裝回前都要重新洗過,只要有碎屑進到螺紋中,以後轉起來就會不順。
這樣改其實有個小缺點,就是對焦定位器是利用原來的鋁材缺口做為定位機構,鋁材較易磨損,能耐用多久不太清楚,不過這種軍規的東西應該用的材料都比較好。不過也留了餘地,萬一磨損嚴重可以在鋁材上再鎖一片銅片應該可以恢復。
