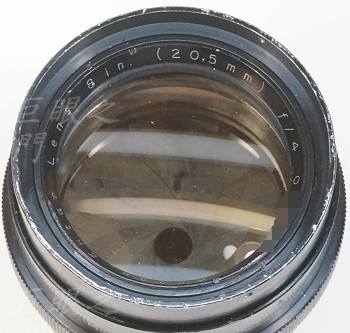

老柯達鏡。

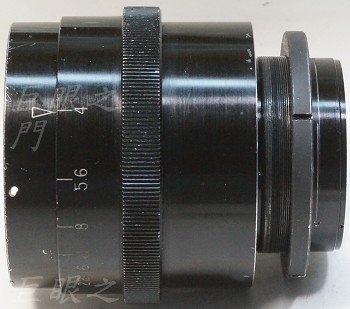

側面。

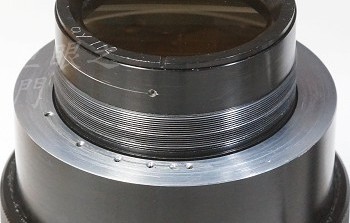

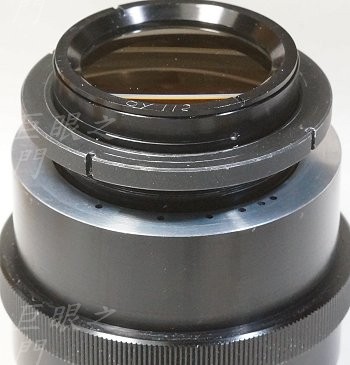

尾巴。鎖環底下的光圈定位孔還在，可是定位機構不見了，應該被改造過。如果被改造過，這個鎖環是否原裝就不知道了。

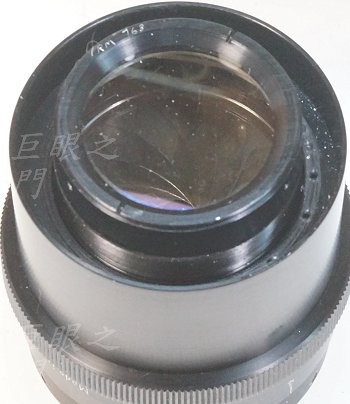

鎖環轉下來。
手上剛好有另外一隻 Graflex KE-4 接環的同規格鏡頭，外觀是這樣的。

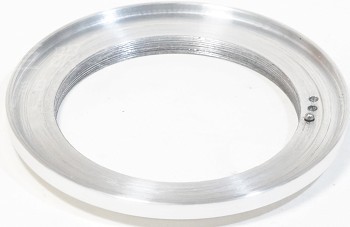

做了個鋁環，有螺紋，要轉上去鎖在後面，這樣就可以恢復光圈定位的功能，鋼珠孔有點難對，所以有兩個是做錯位置的，不過沒關係，這些孔整個完成後外面看不到。

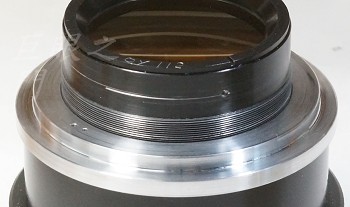

光圈定位裝置的環鎖上去。

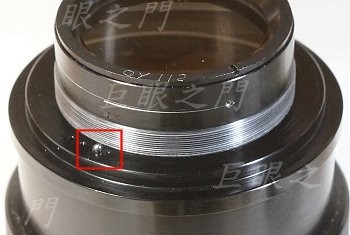

後來發現這樣的結構有點難裝配，於是把鋼珠孔鑽通，將圓環轉到定位後，側面止付螺絲鎖住，再把鋼珠以及彈簧由外面塞入，因為彈簧不夠長，所以最外面再放一個鋼珠。這樣比較好裝配。

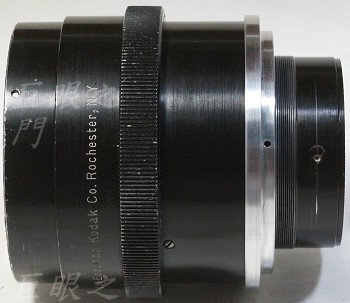

因為要固定角度，所以側面還要用止付螺絲鎖住。

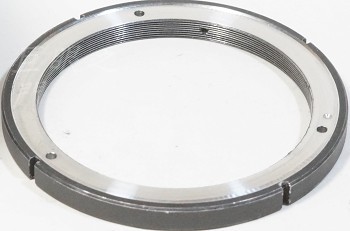

原來的鎖環還要應用，內側稍微車凹一點，目的是要與後面的鋁鏡筒對正中心。

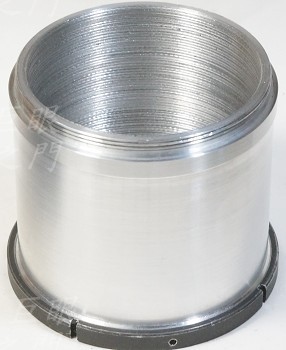

做了鋁鏡筒，鎖在原來的鎖環上，上方是 M58 的螺紋，反正就做陽極，所以就直接車螺紋。

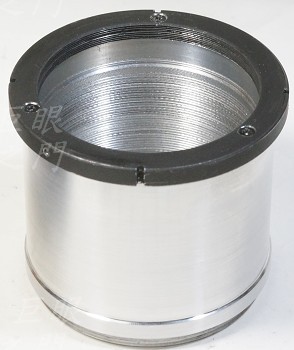

另外一面。內側車了消光的紋路。
裝起來。

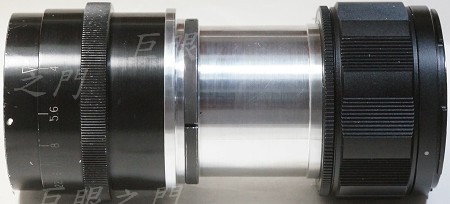

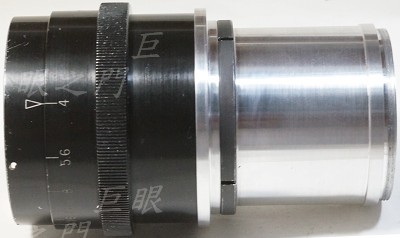

裝上 M58-M58 長度 25-55 mm 的對焦筒，完工。鋁件部分還要送去做陽極。

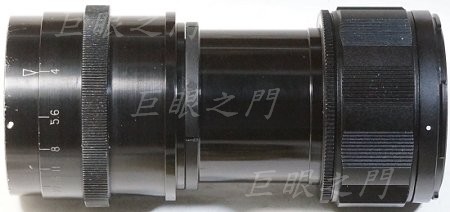

陽極之後的外觀。
