這隻鏡頭其實改過幾支了,但這次機身本尊終於出現。其實是 6 × 9 的大傢伙。

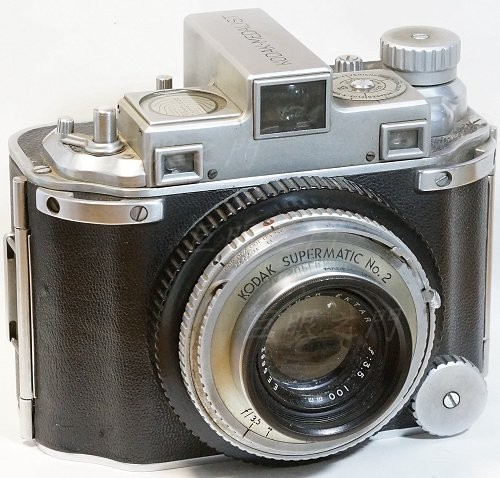

機身外觀還好,但是用 620 底片,查了網路說要改為 120 底片好像很麻煩,還是算了。機身其實很多功能都失效了,連底片都轉不動,對焦系統的影像也不會移動,反正外觀看起來還好,但是操作的功能似乎都壞了,也許是油漬黏住了,但反正就是沒作用。就殺頭吧。黑色的大圓盤是調焦的,右下角的小輪子是微調調焦的。

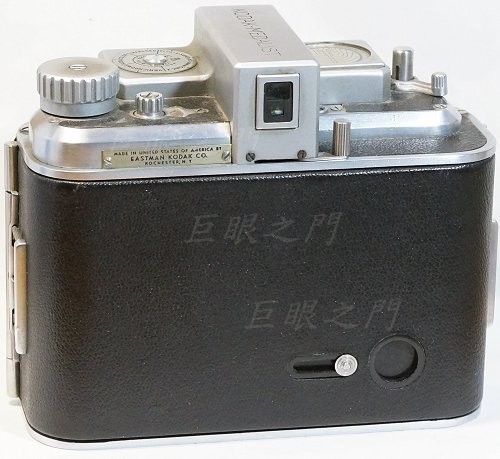

背面。

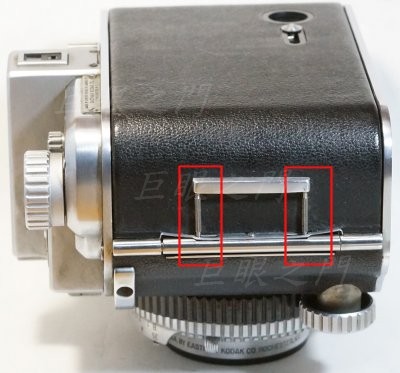

紅框中的兩隻桿子,向中間捏就可以把背蓋打開。

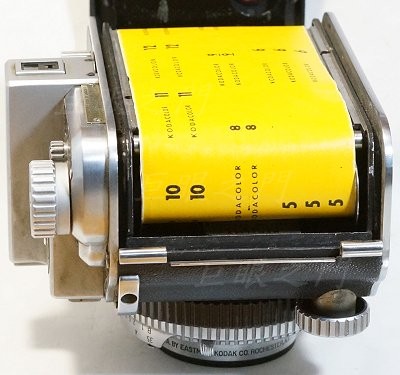

裡面還有底片呢,傷腦筋,原來也不知道,反正已經曝光了,不過已經捲起來的搞不好還可以洗出來。不過那不關我的事,讓鏡主去處理吧。
頂視圖。這個對焦系統是無油的,應該上蠟就可以了。看起來還不錯,鏡主本來想保留原來的對焦系統,但是不行,很複雜,後面的空間也不足,只好算了。
底面。

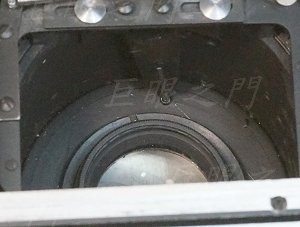

底片室內可以看到有鎖環,不過鎖環拆了並不能將鏡頭拆下,還有其他機關。
由前面拆吧。這個以前拆過了,參考這裡。

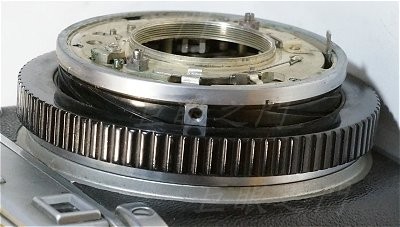

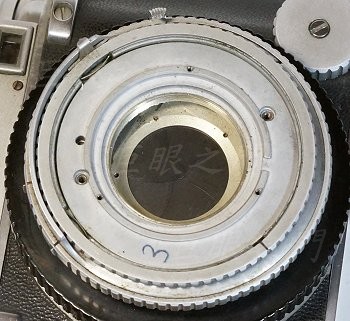

再拆。

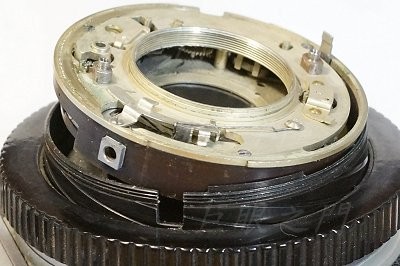

原來這個環的作用是這樣的,鎖住鏡頭的座子,這個環拆了才能將鏡身取下。

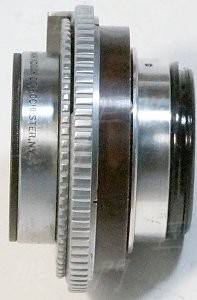

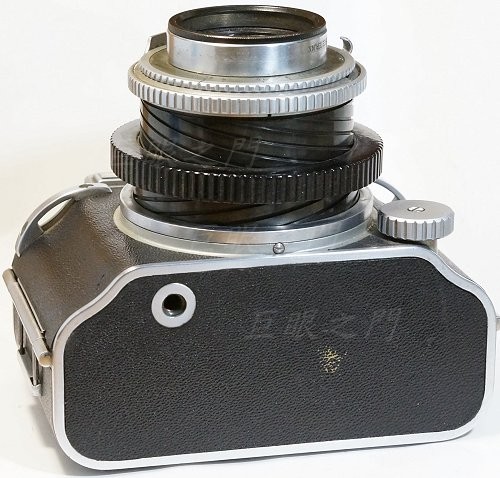

鏡身取出。

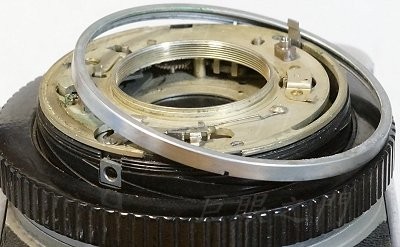

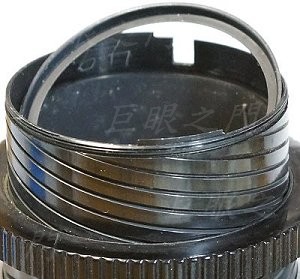

裡面還有些環。

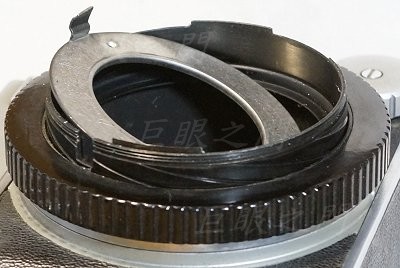

再拆。

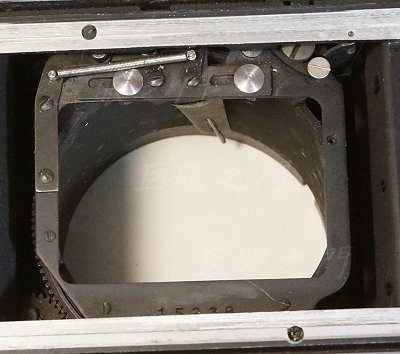

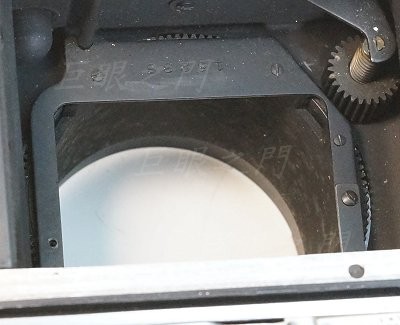

裡面這個方框要拆開,這個框周邊卡在導軌上,做為對焦定位器,沒拍出來,在很邊上。
另一個角度。

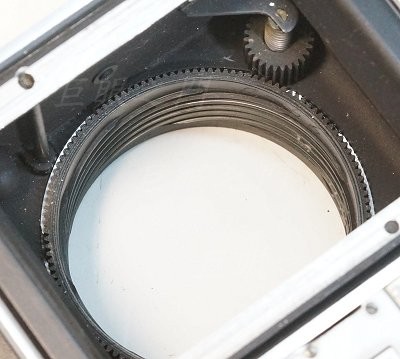

方框拆下,裡面還有齒輪,本來是想將這個對焦系統拆下來,但是無法,似乎座子是黏死的,但是評估一下,發現其實沒用啦,這個對焦定位器的機構很難搞啦,導軌在圖中左上方的細小桿子。不管要改什麼,鏡頭後面都要很長的距離去裝設那個導軌機構,還是算了。也許 Fuji GFX 中片幅能有機會。

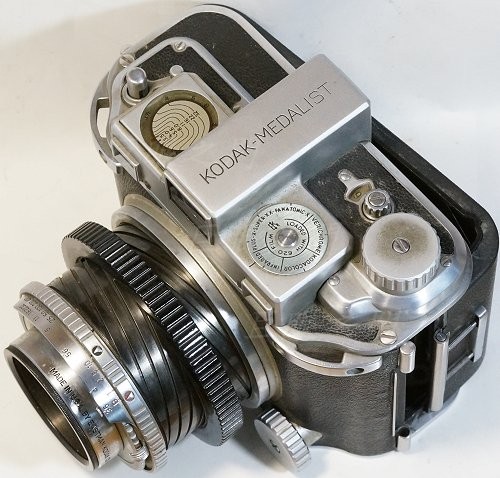

最後還是老招,只能這樣改了,後面可以加 35-85 mm 的對焦筒。
