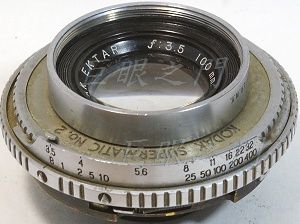

這是隻 6×9 老相機用的老鏡，也算是殺機取鏡吧，不過機不是我殺的，拿到時就只有這樣。

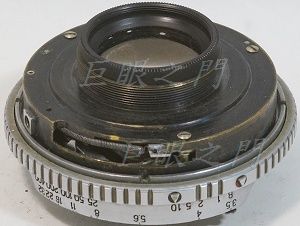

反面。
這隻的光學結構是 3 群 5片，稱為 Heliar ，中間是凹鏡，兩端是黏合鏡。
前鏡組可以直接轉下來，周邊有三隻螺絲，要拆開，但是有兩隻都滑牙了，顯然被拆過了。

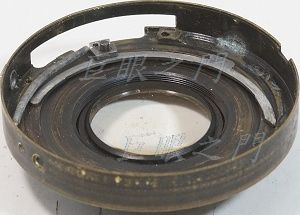

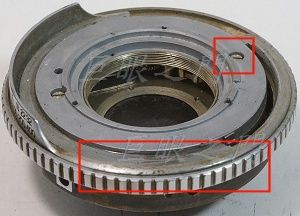

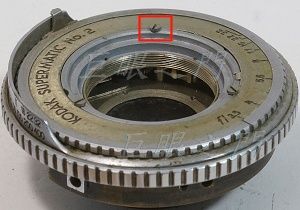

光圈環取下，原來的光圈環好緊，緊到幾乎轉不動，現在看到原因了，底下這個座子是變形的，長長的紅框處比較高，向上翹起，不知道是原來鑄造時沒弄好還是以前的鏡主拆的時候沒弄好。但這是鑄造的材料，不敢把它校正回來，因為鑄造的材料很脆，再扳回來怕會斷掉。只好把翹高處磨掉一些，勉強吧。

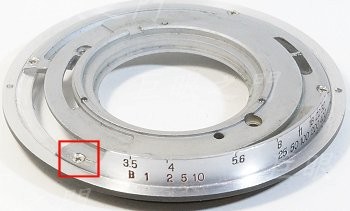

小紅框中有螺絲，要拆掉才能將這片鋁環拆下。

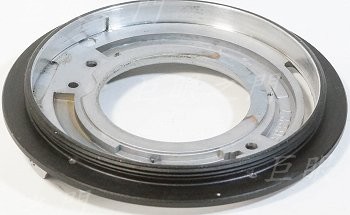

底下還有個鋁環。

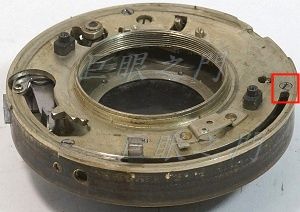

底下還有蓋板，紅框中有螺絲，周邊共有三隻。

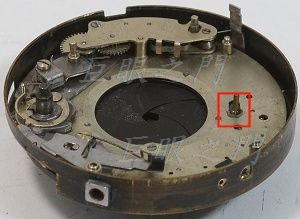

螺絲拆下後可以取下，但要注意裡面有些位置螺絲是鎖在一個小柱子上，紅框中就是柱子之一，而有的柱子可以取下，所以要注意不要遺失了零件。
裡面有些用不到的快門零件已經拆除，但是葉片不太好拆。

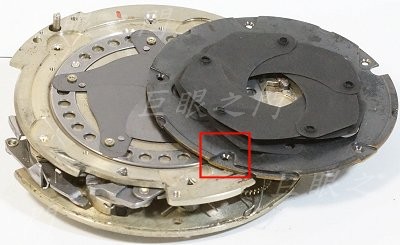

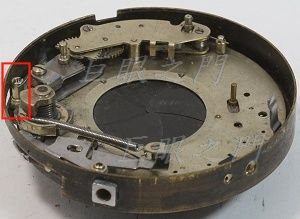

就拆到葉片可以打開就好，然後把紅框中可以控制快門開闔的零件用膠黏死，反正快門關不起來就好，不需要花那麼多時間拆。
這是尾巴打開後的狀態，尾巴周邊有三隻螺絲，有的螺絲與前面的螺絲共用一個小銅柱，所以拆的時候要注意。
這裡面的零件都不需要了，可以捨棄。

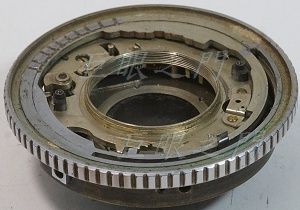

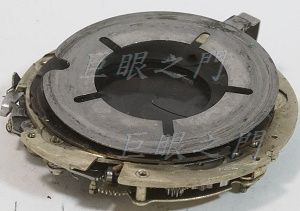

尾蓋打開後可以看到光圈機構，這個光圈很容易散出來，要注意。而且這種葉片沒有軸柱，是把葉片打出一些凸起作為軸柱，很容易壞，所以處理時要很注意。
葉片。

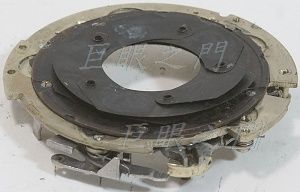

這裡的五隻螺絲拆開就可以看到裡面的快門葉片了。
快門葉片打開後都裝回去。

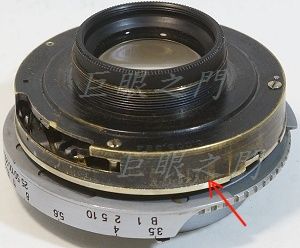

鏡主要改給哈蘇用，研究了一下，最寬的那個鋁環要捨棄不用，這樣外面套個 65 mm 的螺紋環就可以使用 65 mm 長度 17 mm 的對焦筒。但是因為留下來的那個鋁環並不平整，不能做為基準，所以要用箭頭指示處的銅環窄窄的凸起做基準，要把 65 的螺紋接環車到剛好卡在這裡。

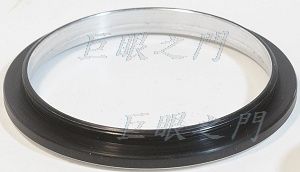

這是 65 mm 的螺紋接環。

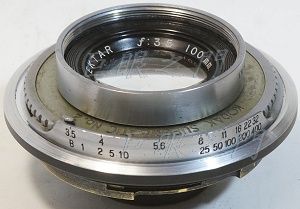

後來又改了一隻，其實這隻用黏的不好，以後維修不方便。於是在週邊打四隻螺絲鎖住，這樣比較好。
另外一面。
螺紋環不好固定，只能黏在外面。

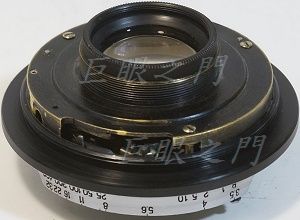

反面。

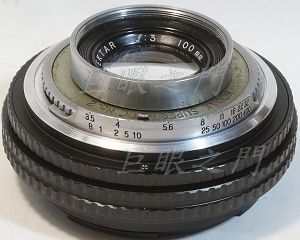

裝上 M65-M65 長度 17-31 mm 的對焦筒。

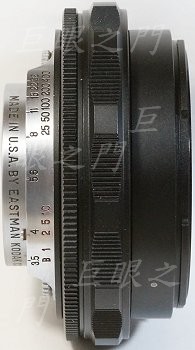

側面，這是後來又改了一隻拍的，所以對焦筒外觀不一樣。

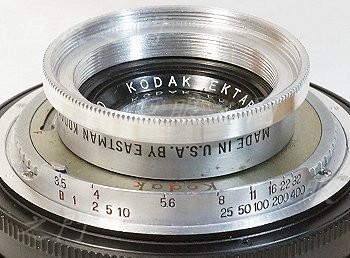

這隻鏡的前面原來的螺紋是大約 45.5 mm 左右，沒什麼轉接環，所以做了個轉 49 mm 濾鏡的環，這樣會比較方便，當然還要送去做霧黑陽極。
