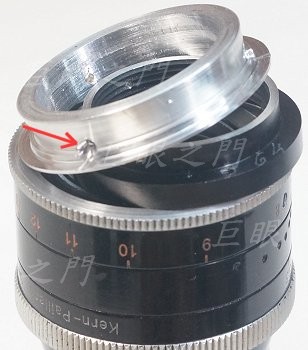

以前拆過，請參考這裡。這次鏡主提供了一個 Penatx 原廠的對焦筒，長度是 27-47 mm。鏡主希望捨棄原來的對焦系統，所以原來的對焦機構複螺紋處都要捨棄。因為原來的鏡尾可能會遮住一些像場，所以把原來鏡尾車掉，剩下一點；外面做了一個鋁環，由紅框中打螺絲鎖在原來的鏡尾上。鋁環外面做成斜度，以便外面用止付螺絲將 M42 螺紋環鎖上。用止付螺絲的目的是可以調整鏡心的角度，使鏡頭中線對準機身中線。

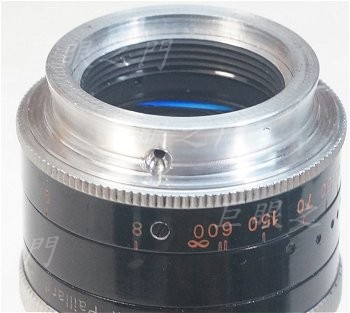

模擬一下鎖上後的外觀。

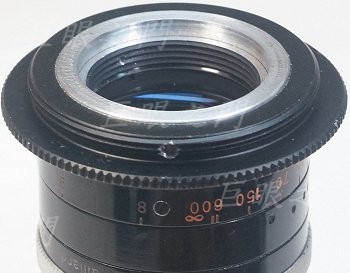

鎖上 M42 接環。

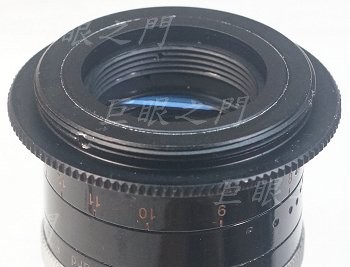

向後的一面要噴黑。

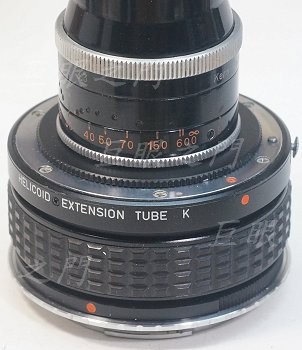

裝上對焦筒。

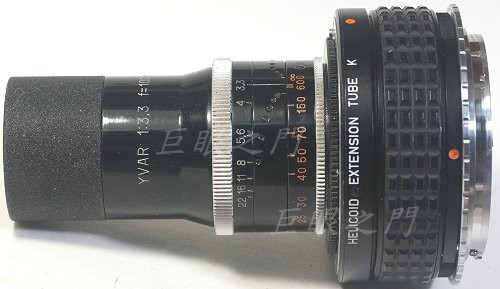

完成圖。雖然是 Pentax 的對焦筒，不過鏡主在後面加上了轉 EF 的轉接環，所以就算是改 EF 吧。前面的遮光罩如果用在全幅上應該會遮住像場，要自己評估一下是否需要拿掉。
