這隻其實改過，請參考這裡，只是這隻的銘環是 Carl Zeiss，其他結構都一樣。這次要改為 LM 接環。

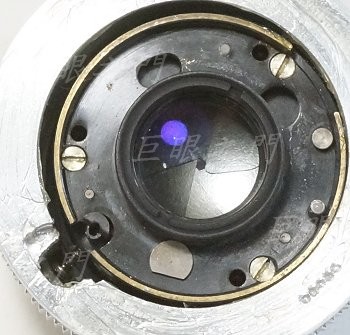

光圈控制用了比較簡單的改法，把原來的轉軸上鎖一隻螺絲就好，這樣外面就可以去頂螺絲以便控制光圈。
這是局部放大圖。

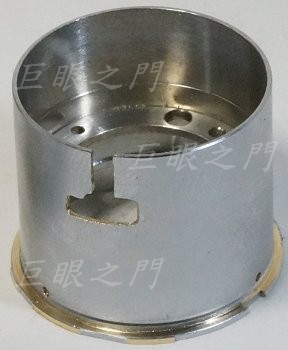

外殼也一樣，車一車，但是挖洞挖通，這樣比較好裝配。

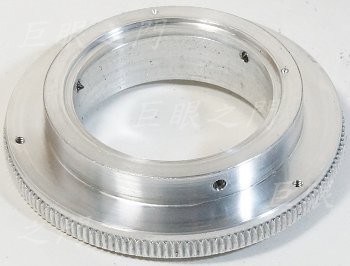

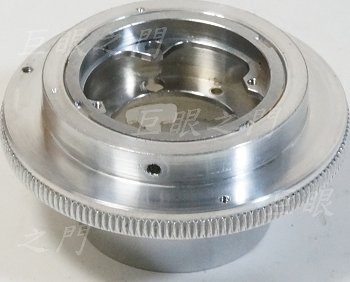

做了個鋁環，上面要鎖 LM 接環，原來的鏡身要由上面穿進去。

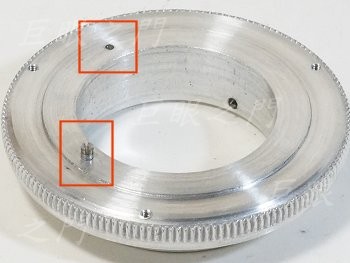

下面的紅框中的柱狀螺絲是要限制光圈環轉動範圍的，上面的紅框中是光圈定位螺絲。

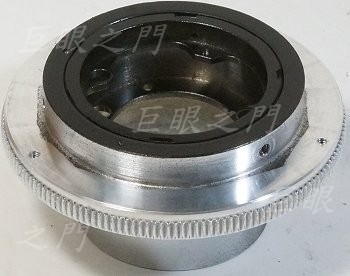

把原來的鏡身穿進去，側面用止付螺絲鎖住，止付螺絲頂住鏡身處，鏡身鑽了小孔，這樣比較不會滑脫。
會露出來的位置噴黑漆。

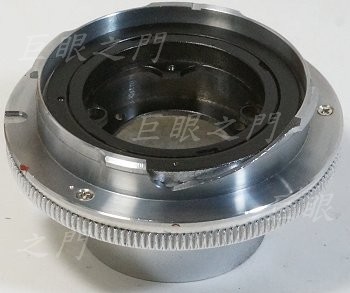

後面鎖上 LM 接環。
另外一面。

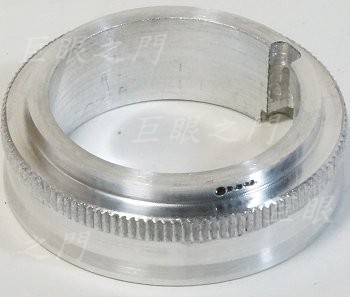

光圈環，凹槽是要頂光圈機構上凸起的螺絲。

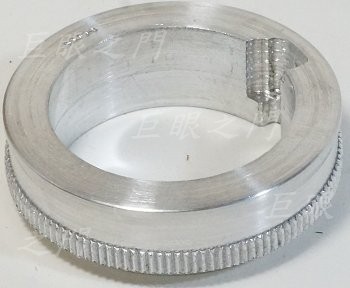

另外一面。凹槽處接觸座子的一端磨大些，與座子上的柱狀螺絲配合就可以限制光圈環的轉動範圍。

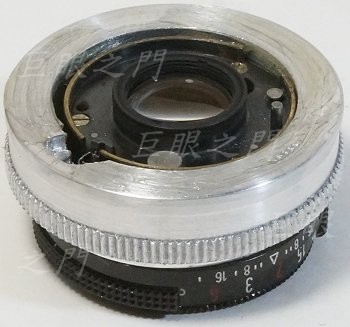

光圈環放到鏡心上。
凹槽中頂住光圈機構上的螺絲。

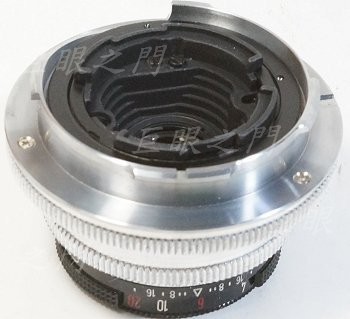

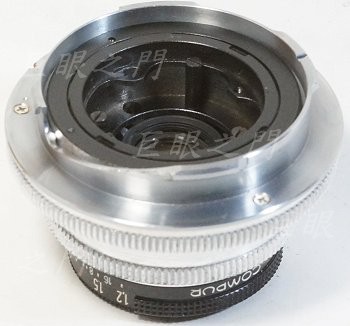

把座子與鏡心鎖起來結合。
原來鏡尾的護環還是裝回去。
前面還沒調整無限遠。

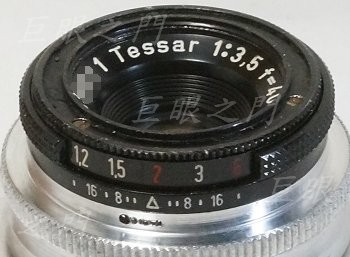

無限遠調好後，把原來外面的塑膠環黏回去。這隻鏡其實原來被拆過，而且裡面拆壞了，所以對焦環轉動範圍變的很大，不過經過調整修復，其實也不會脫出來，也好啦，這樣可以對到很近。

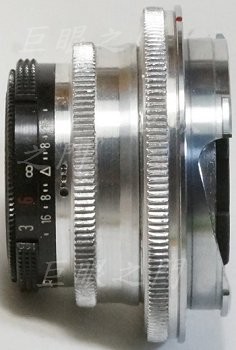

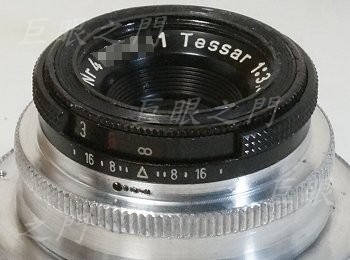

側面。這樣改確實可以省少許的工，如果還嫌對的不夠近，在去加神力環吧，改 LM 的好處就是後面可以接各家無反，而且還可以接神力環，可以接天工環等等。
