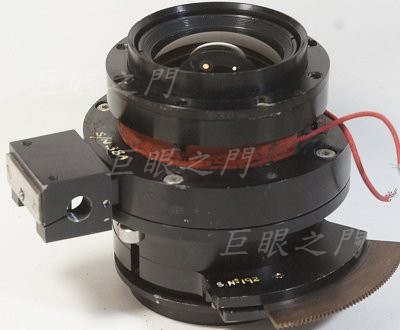

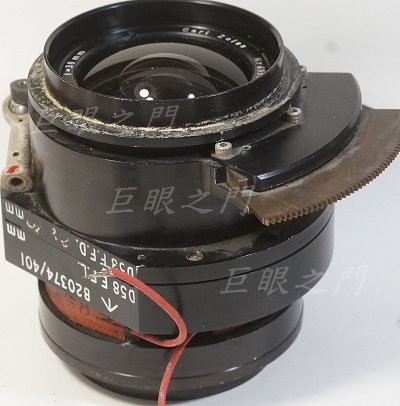

這隻以前改過，但外型不完全一樣，再貼一次，有些以前貼過的請參考以前的資料。

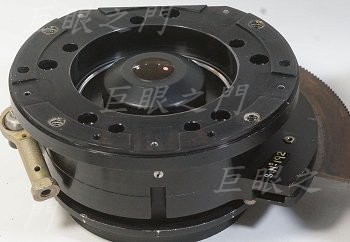

另一個角度，後鏡組的外觀差不多。
但前鏡組的外觀差很多。

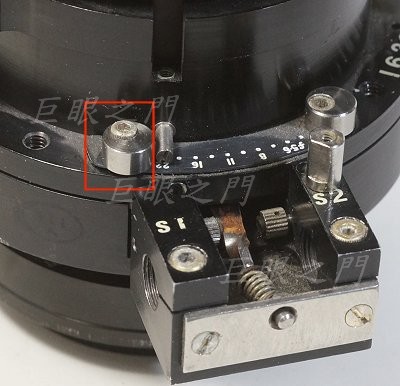

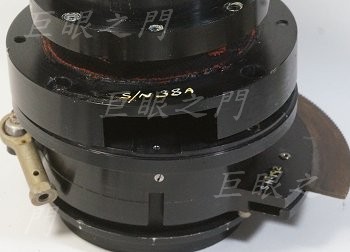

這裡有限制光圈環轉動範圍的機構，以前那隻沒有。這隻還有光圈值的標示板，以前那隻也沒有。

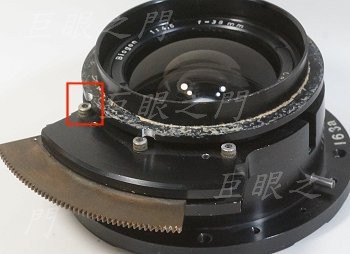

這個凸出物沒用，要去除，但是上面的螺絲拆不掉，上方的凸緣擋住了。上方的凸緣要拆掉，要先拆鏡組，但是鏡組又很緊，轉不開。只好在凸緣上磨了缺口，螺絲終於轉下來。
有齒的零件拆了，但底下還是很大一塊凸起。
這個零件底下有些小孔，如果要拆光圈葉片不能由葉片方向去處理，要由圖中下方的凸緣小孔中向著圖中下方將光圈葉片軸柱頂出去，否則可能損壞葉片。
前後已經分離，這一面本來有光圈葉片，圖中已經拆除，而且有一片的軸柱還脫離。

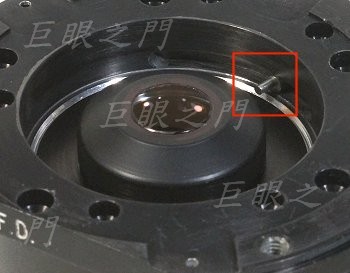

紅框中有個凸起，這是光圈環與內部光圈機構連動用的。光圈環外面指示光圈值的凸桿可以轉動，這個凸桿其實是偏心的，凸桿轉一下可以調整最大光圈的位置，使得與外面的指示一致。
裡面的光圈機構，凸桿就是卡在這個缺口中稍微移動角度。
原來這裡的凸出物已經去除。

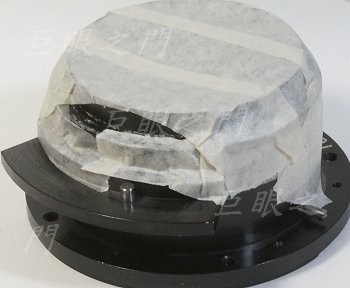

要車凸出物了，因為鏡片拆不出來，而車出來的高熱碎屑可能會把鏡片燙壞，所以要包起來。

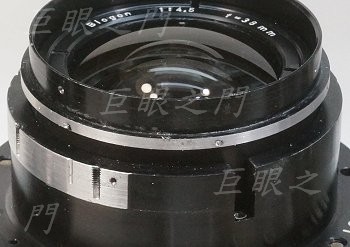

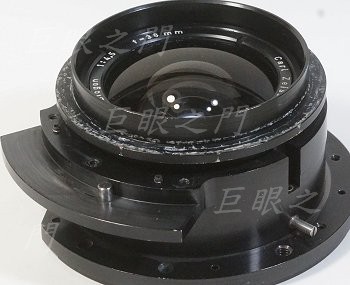

前方的凸出物都車掉了。

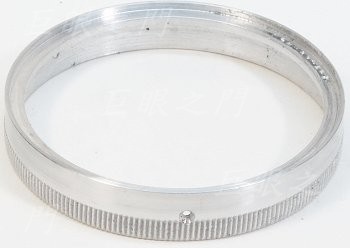

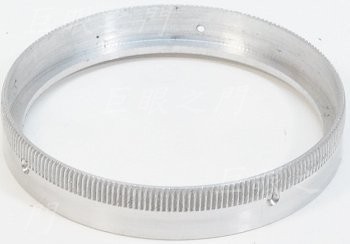

做了光圈環，要套在原來的光圈環外面。

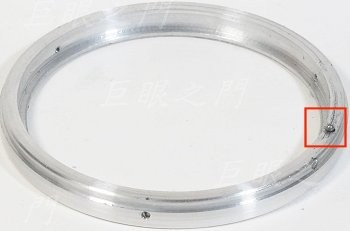

另外一面，做了光圈定位鋼珠的凹孔。
這個環要固定在前面的凸緣上，有定位鋼珠。這個鏡頭光圈環太鬆，沒定位鋼珠不太好用。

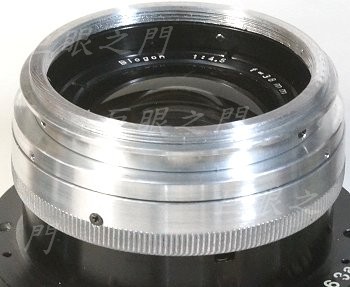

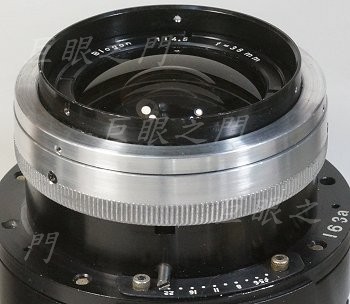

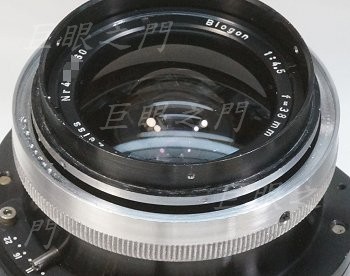

光圈環套上。
上面的環也鎖上。
前面做了濾鏡環。

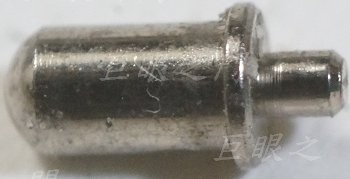

要處理光圈，其中一片葉片的軸柱脫開，軸柱還在，但是好小，應該很難修復。找了一個零件，應該是 Pentax 相機自動光圈機構的接點零件，剛好可以塞在鏡身葉片軸柱用的基座孔內。

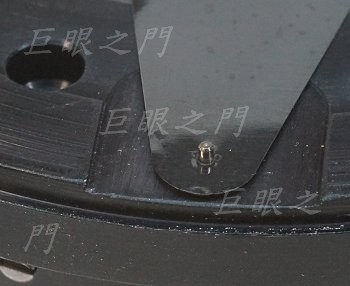

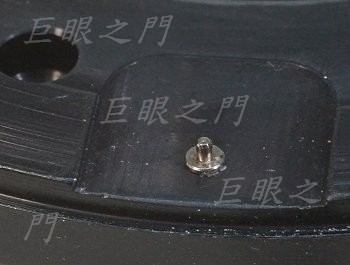

塞進去，上面的凸出物剛好與葉片末端孔洞相合。
光圈放上去，修復了！因為整個裝起來後，光圈葉片上方還有個銅的零件壓住，所以不會鬆脫。

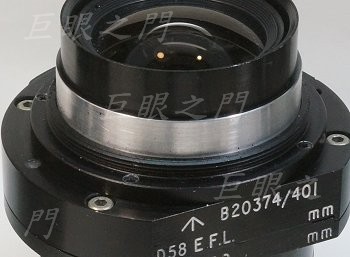

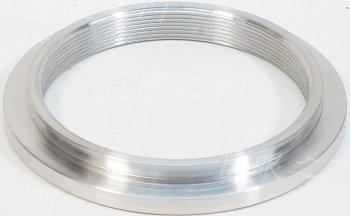

後面的改法與以前改法一樣，把外徑凸出物車掉，再鎖上 M58 螺紋環。

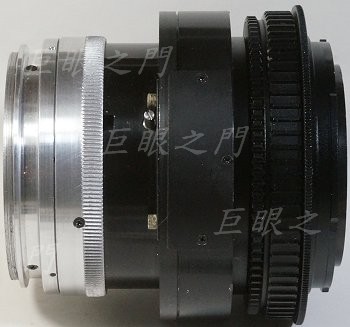

後面加上 12-17 mm 的對焦筒與 GFX 接環。零件還要送去做陽極。

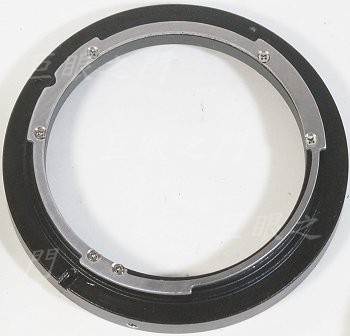

這是 X1D 接環。

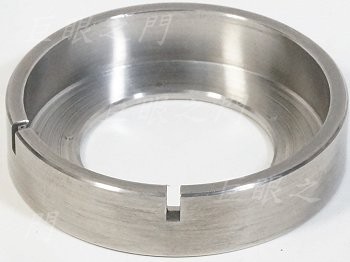

X1D 接環法蘭距較長，所以 M58 對焦筒與 X1D 接環之間還要加上一節，與以前的方式類似，只是這個零件這次是自己車的。
| D.T. Tang 製作 |
