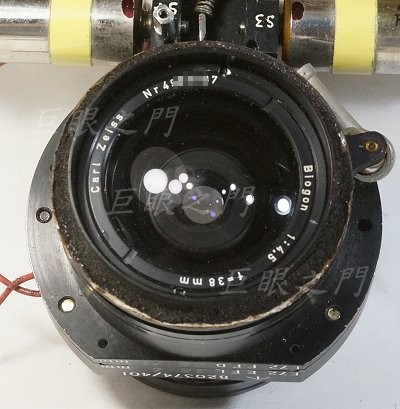

老航空鏡。
結構 5 群 8 片。
凸出的金屬物是控制快門的機構。

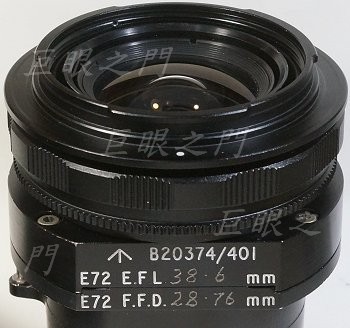

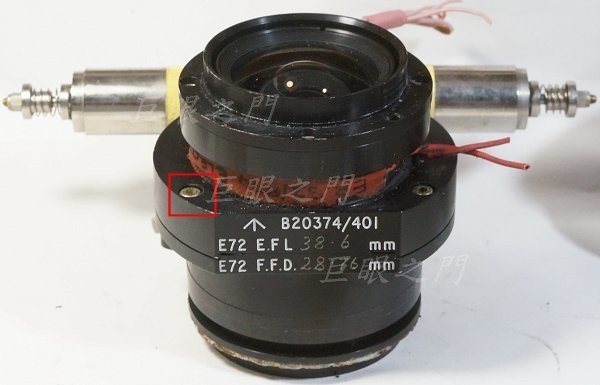

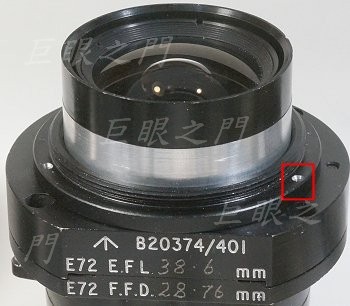

紅框中的內六角螺絲拆除後可以將鏡頭分解為前後兩部分。標示的數據中,EFL 是焦距,FFD 是鏡後距。

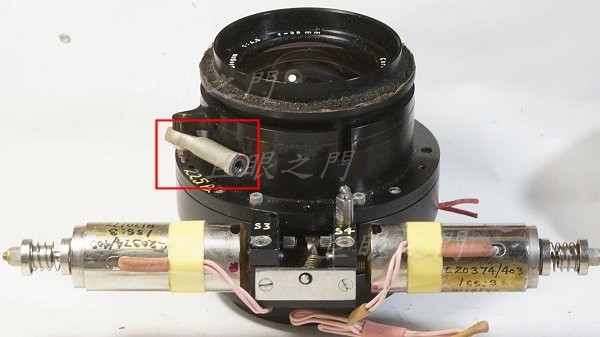

這是控制光圈的機構,改鏡沒有用,要設法去除。反正凸出物上看的到的螺絲都拆掉。

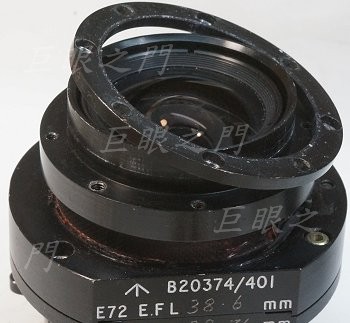

這一部份有螺絲鎖住,可以拆除。

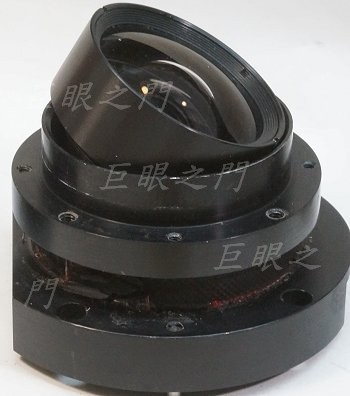

這是後鏡組,可以轉出來。

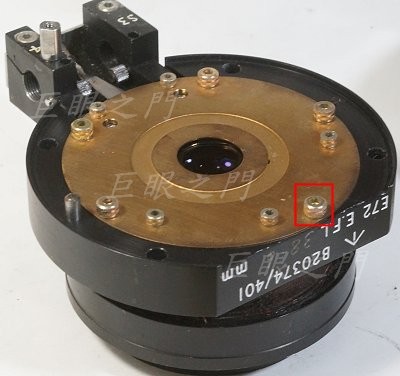

前後拆開後,前面一半裡面銅的零件是快門機構。紅框中的螺絲在週邊共五隻,都要拆除。

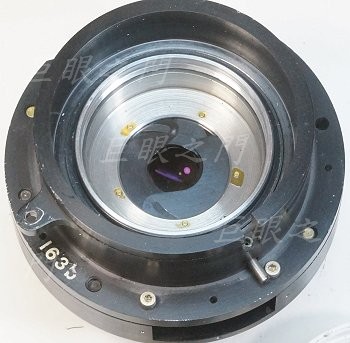

前後分解後的前鏡組,可以看到很長的光圈葉片,沒看過這樣外觀的;看到這裡也就是說外面的凸緣不可能減少外徑。
另一個角度。

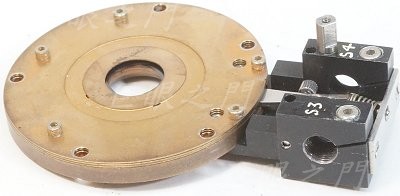

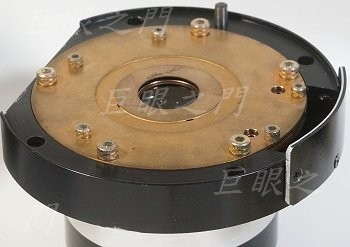

快門機構拆出來,還有凸出物,繼續拆。圓盤上還有螺絲,這是鎖住三層銅片用的,要拆掉。

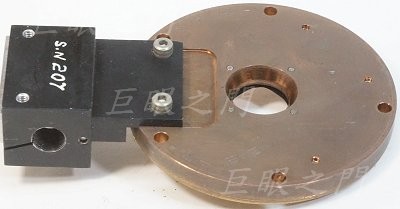

有螺絲,拆掉。

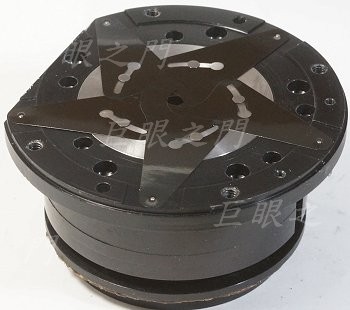

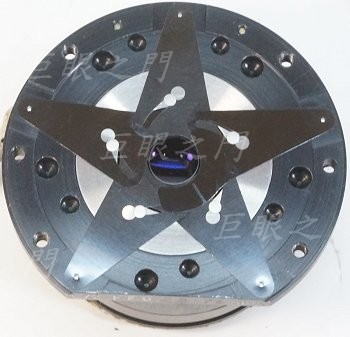

銅片拆開後,裡面的快門葉片。

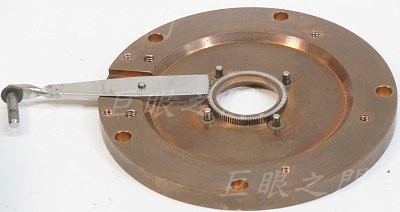

另外一面。反正能拆的都要拆掉,但是銅的零件還要裝回去,這個同零件可以頂住光圈葉片,所以必須裝回。

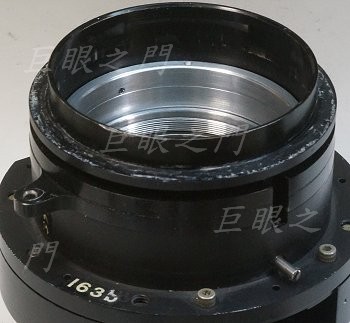

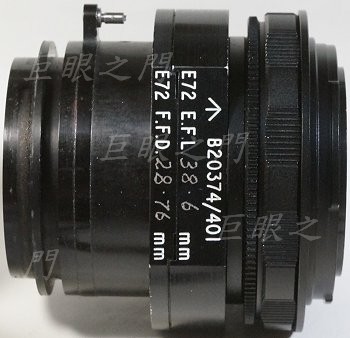

前後段可以分解就好辦,分解後,鏡組拆出來,然後把外面車小。

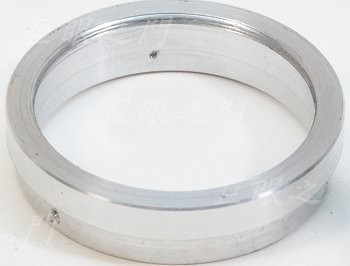

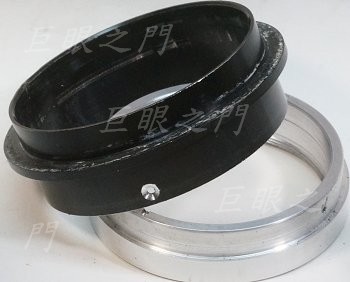

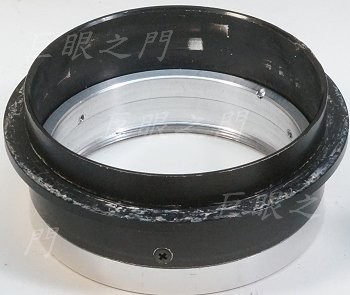

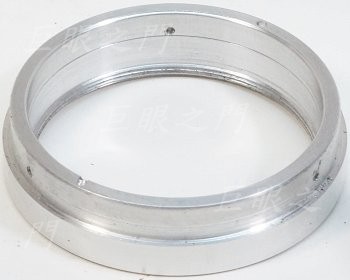

鎖上一個 M58 的螺紋環。

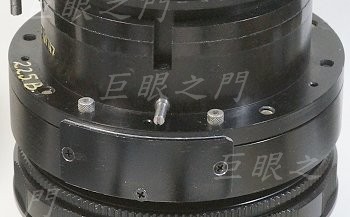

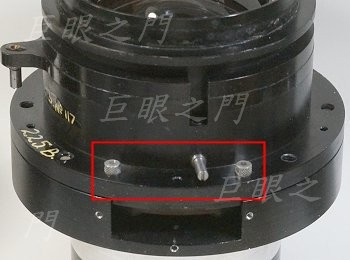

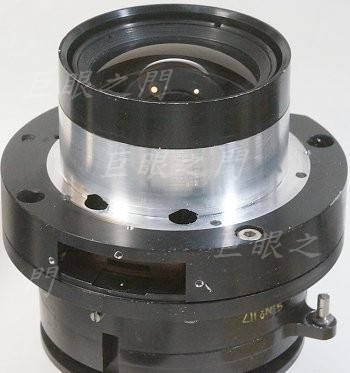

這幾個螺絲是限制光圈環轉動角度的,不要動它。底下原來的控制機構拆除後,有個大空洞,這樣會漏光,所以要補起來。
做了個鋁片擋住大洞。
補洞的鋁片,另外一個角度的狀況。圖中原來的銅零件已經裝回。
裝上 M58-M58 長度 12-17 mm 的對焦筒以及 GFX 接環。本來是打算裝 17-31 mm 的對焦筒,但是差了一點,除非去把 GFX 接環也車掉一些,但那樣不太好,車了就沒有陽極,轉轉就會磨損。還好現在鎰鋒有生產 12-17 mm 的 M58 對焦筒。
裝上相機後應該鏡身上切平的一面對正機身上方,但是幾道螺紋下來,不一定能真的對正。M58 螺紋環在裝的時候要注意角度,否則對焦筒裝上機身後角度會不正。
側面全貌。鏡主還打算再做個接 Hasselblad X2D 的接環,等做完再貼。還再研究是要做個 GFX 轉 X2D 的轉接環還是做更換的接環,不過要拿到 X2D 接環後研究了才知道能否做出轉接環。

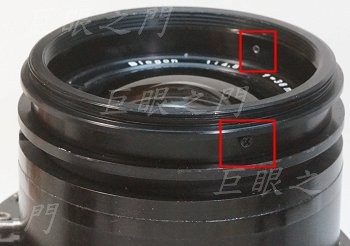

最前面做個濾鏡環,其實雖然很廣,但是用 52 mm 的濾鏡就可以了。因為鏡片鎖環與最前緣還有空間,所以可以用螺絲鎖在前端,上方紅框可以看出鎖的位置不會影響其他元件,也可以拆下,不會影響維修,但這個前鏡片其實沒拆開,軍用鏡頭有時可能有密封用的膠黏住,不必要的話就不拆了。
