這個鏡以前改過，但這次不是改，是維修而已，拿到時光圈環很緊，轉換濾鏡的環也很緊，緊到幾乎轉不動，仔細看了一下，原來是被撞擊過。
有些以前改過的就不貼了，請參考這裡。

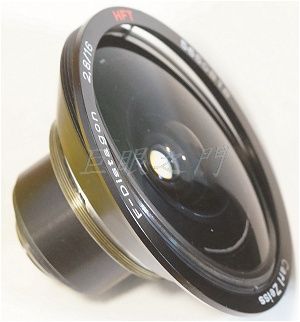

前面的銘環以及鏡組可以直接轉下來。

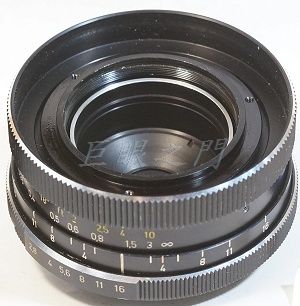

原來前鏡組外的遮光罩是鬆的，把鏡組拆掉後就可以看到有螺絲鎖在裡面的座子上，螺絲上緊就好，圖中遮光罩暫時取下了，因為要拆尾巴校正撞擊處。

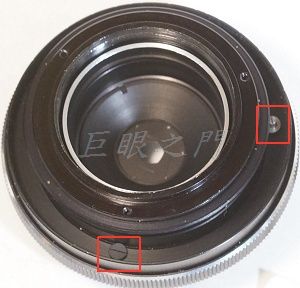

對焦環測面的小螺絲鬆開就可以將對焦環取下，裡面可以看到有螺絲，這幾隻螺絲要拆開才能把尾巴拆開，右方紅框中的那隻螺絲形狀不一樣，裝回時不要弄混了。

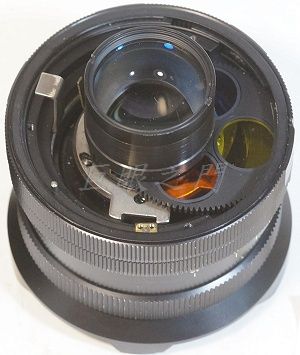

尾巴，其實這是一開始拍的。其他零件的拆法以前貼過了。

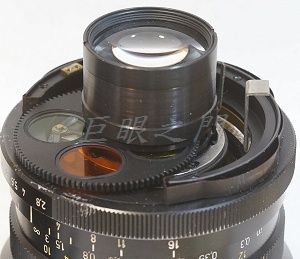

要把後鏡組以及濾鏡都拆掉。
剩下這樣。

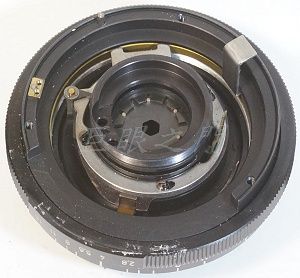

被撞到的位置應該在圖中正下方的邊緣。

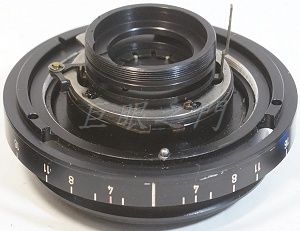

由前面把三隻螺絲取下，就可以把後面分解，圖中正下方的環上面有個鋼珠，那是光圈定位鋼珠。

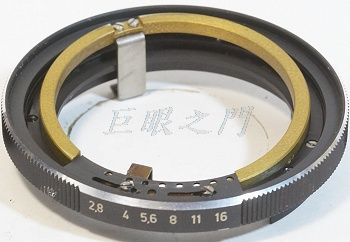

拆下的光圈環以及附屬機構。

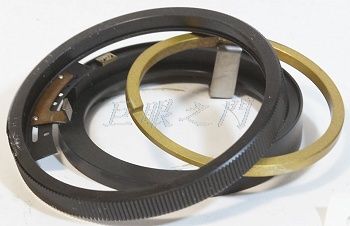

可以分開。這樣就可以把光圈環取下校正了，用虎鉗夾墊著木板去夾，只能夾一點點，不能過頭，用多少力量很難形容，最好用別的零件試試看，否則夾的變形更嚴重就糟了。夾一夾還不行，有些地方夾也沒用，敲的話也不好弄，反正在內側的，用車床車一下就好。調整濾鏡種類的環也一樣有些變形，校正完了裝上，勉強了，因為調整濾鏡的環裡面的形狀很薄，厚度又剛剛好，也不能磨，怕陽極磨掉了又不好，反正能用了，有些角度稍微有些緊。
其實這個鏡不只是撞擊，尾巴控制光圈的一些機構中彈簧也變形了，光圈連桿也變形了，可能是太緊轉不動硬轉的結果，也可能是以前的鏡主想修，可是越弄越糟。
