這隻鏡其實已經改了 Minolta MD 接環，改鏡過程在這裡。 鏡主要再改為 M42 接環，本來以為很簡單，修一下就好，結果不是這樣，比以前花的工還多，等於重新改一次。
這是原來的尾巴，Minolta MD 接環。可以看到對焦在無限遠附近時，後鏡組離尾巴接環還有一段距離。
這是拆出來的鏡心。

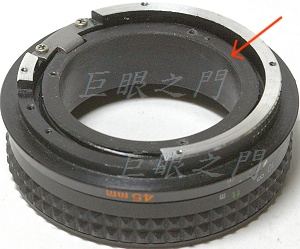

研究許久，本來想車修一下就好，但是動工後發現不是那麼一回事，許多地方都要修，等於重新改，首先要把複螺紋環的內環車短，如紅色箭頭鎖指的部位要車修，這樣鏡心才能再後移，但是要注意不能修太短，否則鏡心裝起來後旁邊的無限遠調整螺絲會頂到鏡組，此外無限遠調整螺絲也要換成頭比較扁的才行，免得太凸會頂。

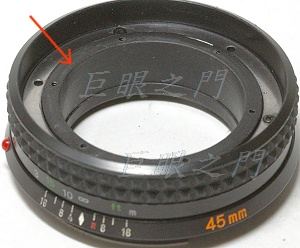

另外一面的複螺紋內環，箭頭指的部位也要修短，否則尾巴的固定環會頂到 M42 接環。此環要車到對焦無限遠時比外面的鏡身邊緣低 1.5 mm 左右。
周邊的鏡身也要車短，修掉了 1 mm，反正要修到裝起來能對到無限遠。

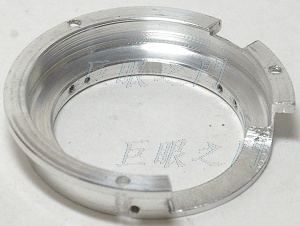

這是固定鏡心的環，與以前的形狀差不多。那為何不用原來的車修，其實本來也想那樣做，但是原來的不夠長，反正就是不能用，做這個非常花時間。
此鏡改 M42 其實很險，因為這個環的側壁一部份只有剩下約 0.3 mm 厚度，因為裡面鏡心很大，而 M42 接環內徑有限，要不衝突，兩者間的壁就要很薄。圖中的切開面可以看到很薄的側壁。

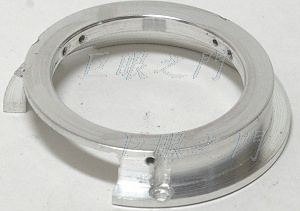

另外一面。

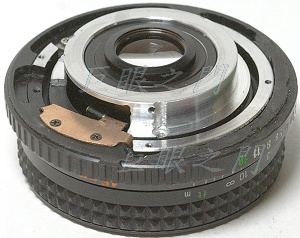

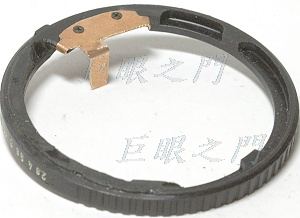

原來光圈環上的零件也不能用，重新做了更薄的銅片，以便與鏡心的光圈桿連動。
圖中光圈環的向下的另外一面要車掉一層，大約車掉 1 mm 左右，不然會對不到無限遠。

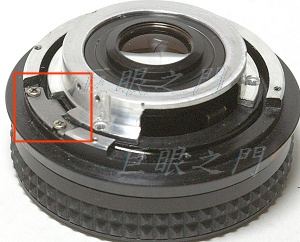

固定座子在紅框處要磨缺口，以便避過對焦定位器。

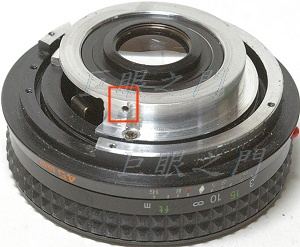

側面用止付螺絲鎖住。
光圈環裝上。
實際鎖鏡心時要先把光圈環裝上，再把光圈環調整在最大光圈，調整鏡心角度，使光圈葉片剛好全開，此時再把止付螺絲鎖緊。

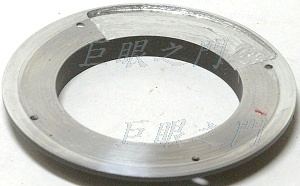

新的 M42 接環，車到厚度剩下 1.3 mm 左右吧，已經到極限了，所以此鏡改的很險，幾乎是不能改 M42。
圖中銑掉的區域是要避過光圈環上的銅片以及銅片的固定螺絲。

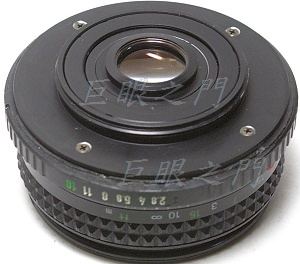

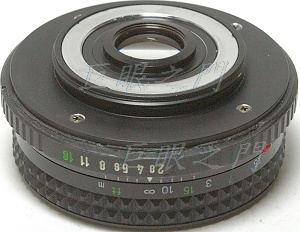

裝起來。裡面的固定環還要去做陽極處理，會染黑。

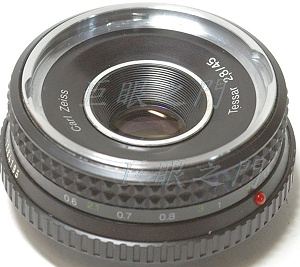

前面的外觀，沒什麼大變動，只是更為凹入一些。

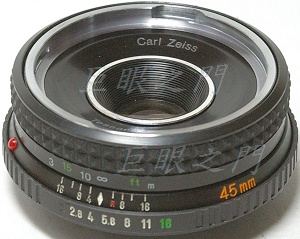

陽極處理之後裝起來的外觀。
D.T. Tang 製作
