以前用種鏡的方法改過。這是拆出來的鏡心,評估了一下,這隻應該用對焦筒改,就挑戰一下吧。

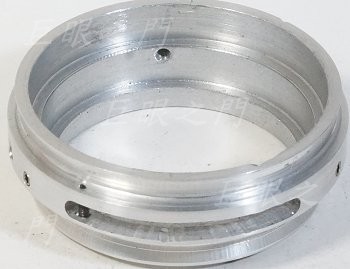

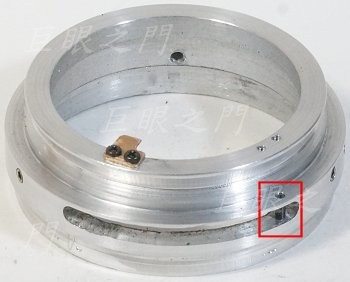

做了個奇形怪狀的鋁環,要套在鏡心上。紅框中是槽挖太長了,所以鎖了一個長螺絲限制一下。這隻鏡的光圈連桿可以轉到超過最大光圈很多,所以上面鎖個銅片以便擋住光圈連桿免得轉過頭。
另外一面。

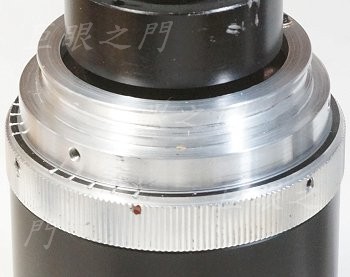

套在鏡心外,下方紅框中是止付螺絲,鎖在鏡心上。上方紅框中要做記號,裝的時候要對準,否則裝配時最大光圈位置會跑掉。鋁環兩端都車成斜面,以便用止付螺絲鎖其他零件。

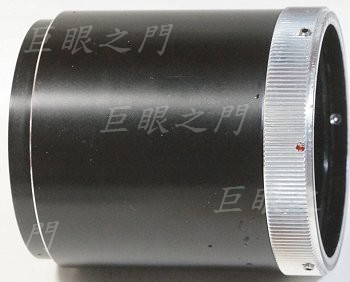

原來前段的外殼,對齊銀色的部分,後面齊齊的切斷。紅點是對準光圈的記號,這個記號當然實際上是最後都弄的差不多了再做上去。
切面,在有陽極處磨了缺口,這是光圈定位鋼珠用的。為何有兩組呢,因為其中一組位置做的不太對,所以另外又做了一組。

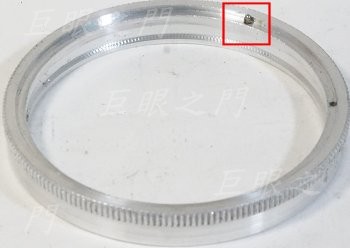

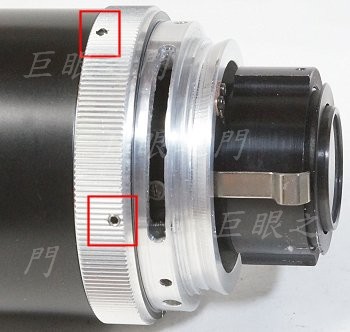

用下方紅框中止付螺絲鎖在鋁環上,也要做記號,以便裝配時對準。上方紅框中原來有個止付螺絲鎖住鏡心以便固定角度,但現在改用另外新做的三支止付螺絲,所以用不到了,用個小止付螺絲黏在孔中就好。
另外一個角度,這個紅點也要做好記號,以便裝配時對正,但實際上,這都要整個弄完測試好再去做記號。

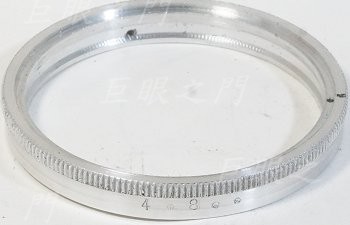

光圈環,字還沒有填漆,因為還不知到鏡主是否要做陽極,現在做陽極好貴,如果不是一次做好幾個,很划不來。
這是定位鋼珠孔。

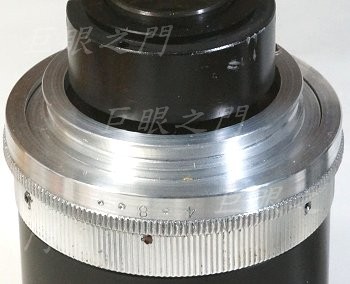

裝上光圈環。
另一個角度。

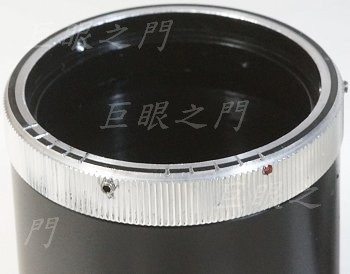

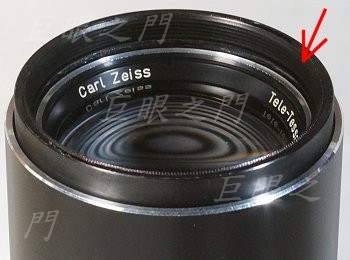

濾鏡環原來是卡式的,反正都改了,乾脆把濾鏡環內側車大些,再黏一個 M49 的濾鏡環進去,這樣就可以使用一般的螺紋濾鏡了。至於黏死會不會影響日後維修?不會,因為這個前端零件已經該改由後面止付螺絲固定,所以前面不需要再拆了。

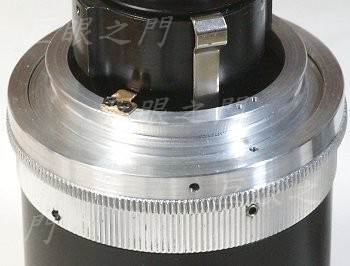

右方的螺絲是與光圈連動用的,還沒修短,如果不做陽極就要用銀色的螺絲。螺絲在內部會頂住裡面的光圈機構。

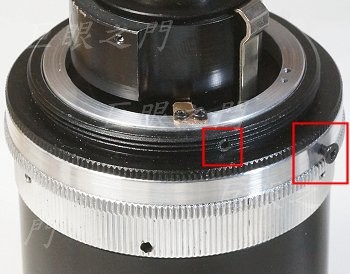

左方紅框是止付螺絲孔,用於將 M52 的螺紋環鎖在鋁環的後端。

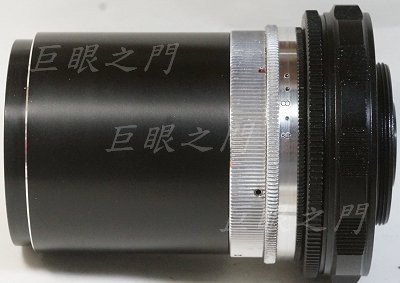

裝上 M52-M42,長度 17-31 mm 的對焦筒。這個鏡如果用更長的對焦筒也許可以,但是會花更多的工,難度很高,用這個尺寸的應該也夠用了,因為這個規格的對焦筒伸縮量是 14 mm ,適合用在焦距 140 mm 的鏡頭,所以應該是適合的。
