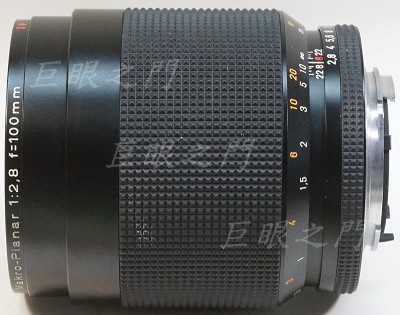

可以對到 1:1 的微距鏡。
鏡尾接環。螺絲拆不開,點了酒精,然後用膠帶貼起來泡一下。

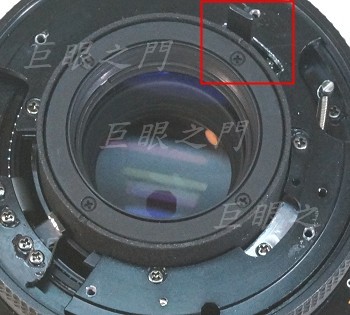

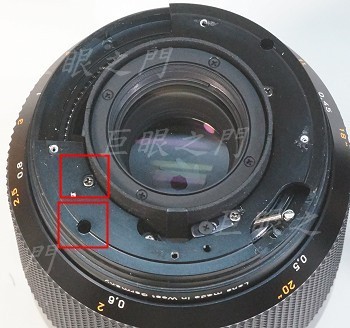

接環拆掉後,這個景深環也要拆掉才能處理後續工作。下方紅框孔洞中有螺絲,周邊有四隻螺絲,兩隻在孔洞中,都要拆掉。上方紅框中的螺絲是固定底下的零件,也有四隻,也都要拆掉才能把景深環取下。

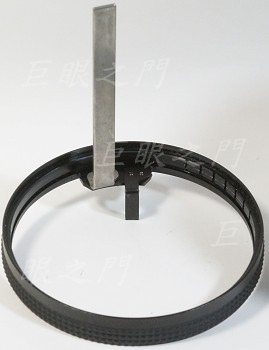

光圈連桿拆出來,銀色的較長部分是深入鏡身連動的,短的是與機身連動的;與機身連動的部分要磨短,否則會頂到新的接環。

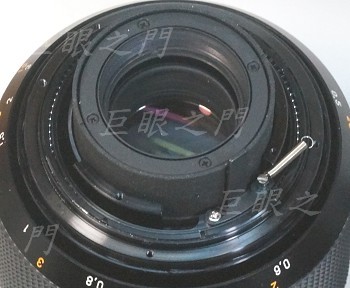

景深環拆掉後,鏡身內壓光圈機構露出來,凸起的桿子是壓光圈桿,彈簧是縮光圈用的。

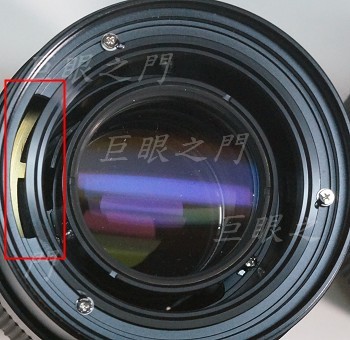

看看有沒有無限遠調整裝置,在前面,把銘環(這個銘環上其實沒有字)轉下來,由縫隙中可以看到圓形的銅圈上有凸起處,這是限制對焦環轉動位置的。
另一個角度,可以看到有螺絲固定銅圈,共有四隻。

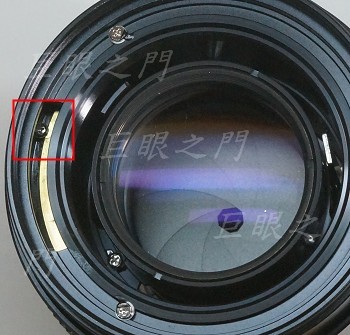

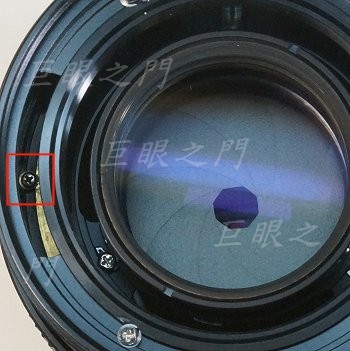

將鏡頭向近處對焦方向轉動時,可以看到其他螺絲,但因為鏡筒前伸,所以螺絲會深入鏡身,要用細的小起子才行,先將四隻螺絲都鬆開。

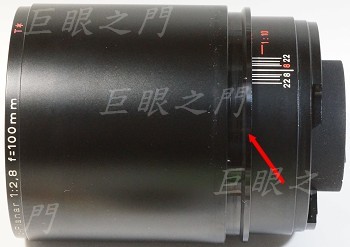

把對焦環上花紋橡皮撥開,裡面有六隻止付螺絲,都鬆開後可以將對焦環由後方取下。圖中箭頭指示的環才是對焦環。

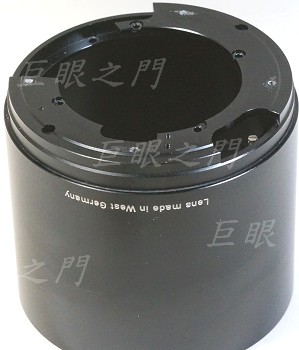

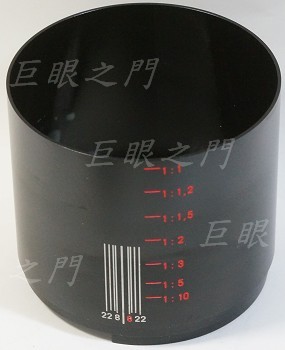

景深表尺環,好長。
另一個角度。

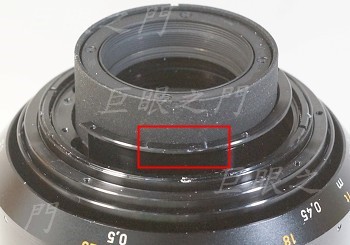

鏡身內部,有凸緣的零件原來是鎖在景深表尺環下方。因為改 PK 縮光圈連動,壓光圈桿的位置不一樣,會與紅框中的區域衝突,因此這一區要銑掉。

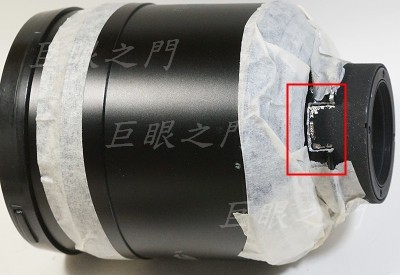

銑掉這區很麻煩,怕碎屑掉進去,所以要整個包起來,但還是怕有縫隙,所以要手持倒過來拿著,這樣萬一有碎屑會往下掉,不會進入鏡身。

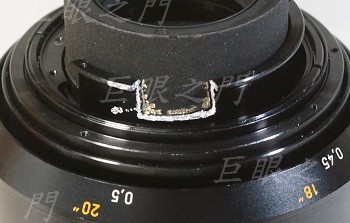

處理完了,雖然有些磨痕,不過這區在接環內,外面看不到,所以沒有關係。
原來的光圈連動桿會與新的接環衝突,所以要磨短。

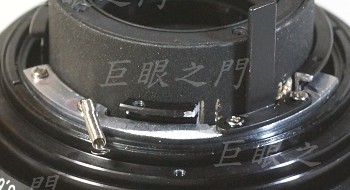

改 60 mm f2.8 時做的鋁圈剩下的部分剛好可以用到,用類似的方法,固定在原來固定壓光圈桿的螺絲孔上,再把原來的壓光圈桿鎖在適當的位置。

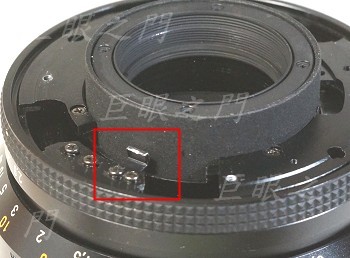

壓光圈桿已經由新的位置穿出來;景深表尺環的相對位置當然也要開孔。

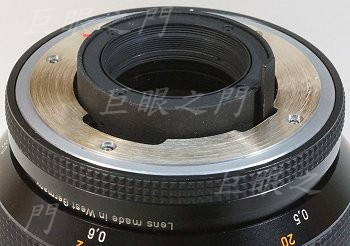

原來的接環車薄後放上去。

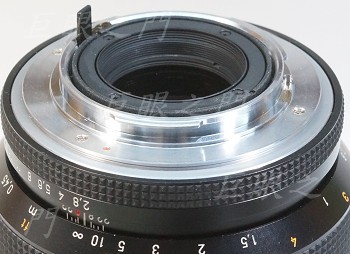

再裝上 PK 接環。

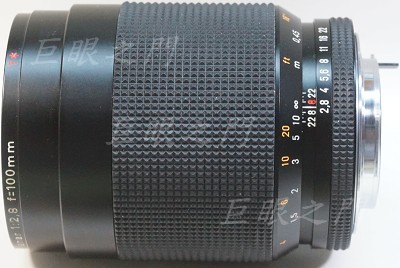

側面,完成圖。
