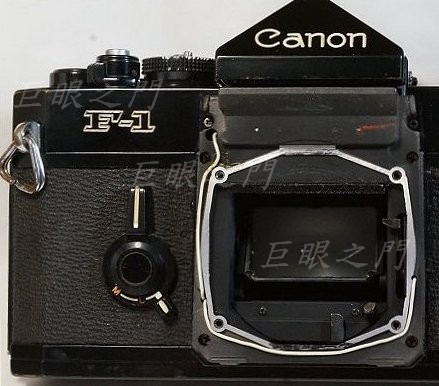

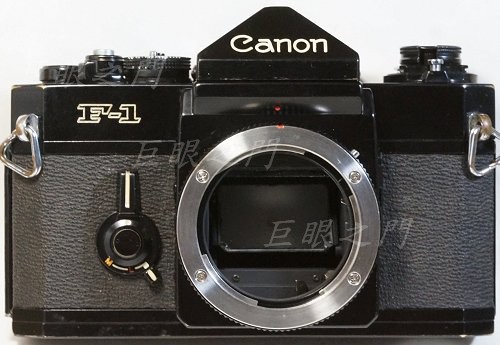

這個以前改過。
像以前一樣,先做個鋁板鎖上,至少要 2 mm 厚度,不然怕鎖螺絲深度不夠。

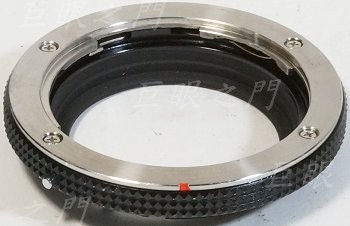

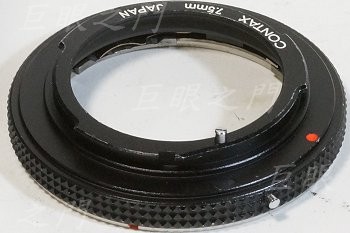

但這次是用 Contax 原廠的 7.5 mm 近攝環來改。這個是機主提供的,這個不便宜也不好買。

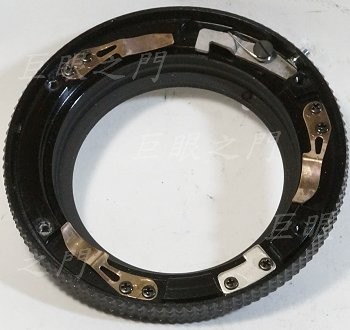

另外一面。
面板環拆掉。

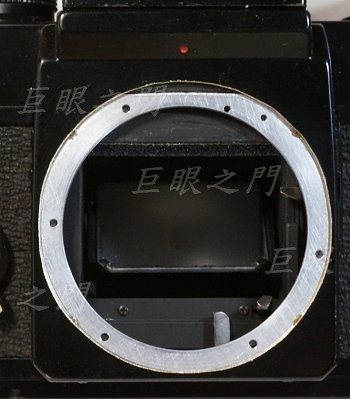

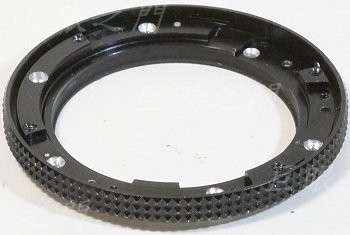

零件都拆掉,在適當的位置鑽孔,要鎖螺絲。

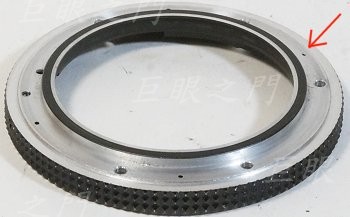

反面要車掉一些車到可以對到無限遠。箭頭處以外要多車約 0.5 mm ,要容納機身方形的外蓋的厚度。
把外蓋的圓孔磨大,鎖上。這台可能是較早期的版本,方形的外蓋竟然是全銅的,不像以前改的那台是塑膠的,只有薄薄一片銅,可能是為了導電還是什麼。
蓋子蓋回去前,要把裡面鋁板做的座子周邊稍微車矮 0.1-0.2 mm,免得頂到方形蓋子。
近攝環也鎖上。這隻螺絲比較小,因為鑽的位置不太好,其他螺絲都用 2.0 mm 的。

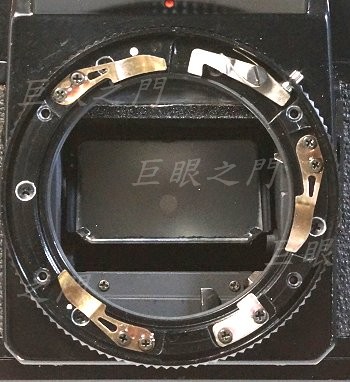

零件都鎖上。因為固定螺絲都在零件下方,所以要先把零件都拆了,裝好再把零件裝回。
面板環鎖上。當然啦,這個過程實際上沒那麼簡單,有些細節要解決,無限遠也要精準測試好幾次。

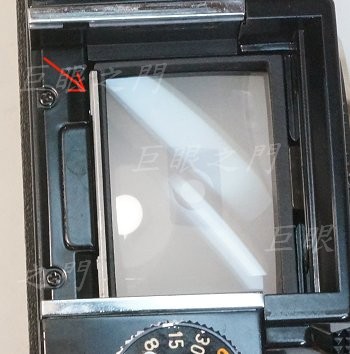

但是問題來了,用焦點測試的工具在底片焦點面處測量是準的,但觀景窗不準確,而且微稜對焦還真難搞。以前改的那台也一樣觀景窗中不太準,那時去請教老魚,老魚是說有些老相機因為用久了反光鏡震動而造成反光鏡的位置稍有偏差,但有些機身反光鏡可以調整,這台不是調整反光鏡,要把觀景器取下,然後由這裡把對焦屏拆出來。
無限遠是用其他的 Yashica 機身去比對,觀景窗會錯,但是機身接環與底片感光面的位置不太會錯,所以用機身感光面的位置去確認鏡頭,再用鏡頭去確認 F1 機身。

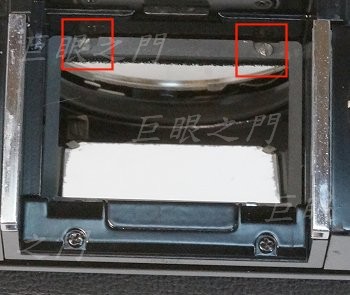

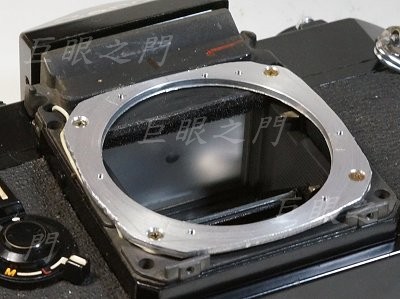

這裡周邊有四隻小螺絲,要拆出來,有一隻比較長,位置要記得。圖中下方那兩隻不要拆,要拆的四隻螺絲因為角度關係圖中只有看到兩隻。螺絲拆開就可以將對焦屏的承座取出,底下有好幾片厚薄不同的墊片。因為是無限遠對不到,所以要嘗試排列組合去減少墊片的厚度,調整到準確就可以將這些都裝回。拆出來的墊片當然要保存起來備用,如果用的夠久,可能以後還需要調整,要把厚的取出,把幾片薄的裝回去。

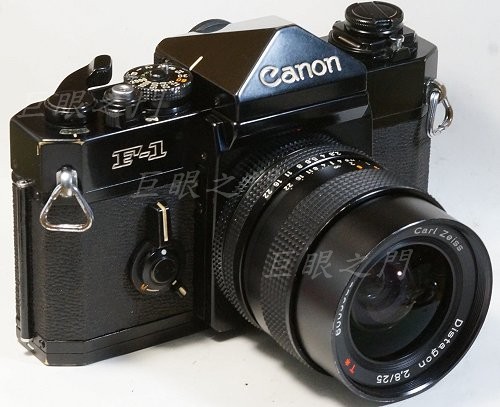

裝上 Contax 25 mm f2.8 鏡頭。
