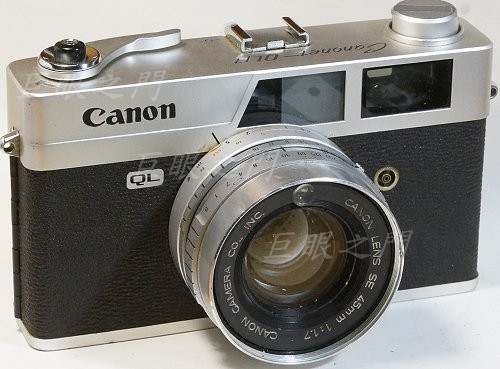

好老的相機,當年念大一時,就是用這個型號的相機開啟了與攝影的關係。後來相機被家人送給大陸的親戚,自己則換用 Pentax MX 的單眼。

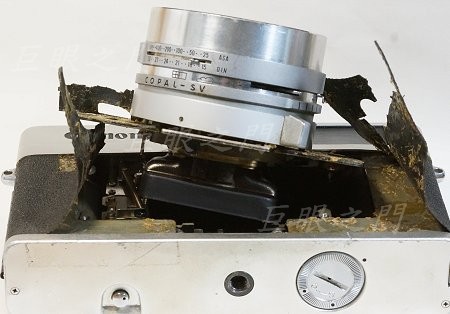

這台由底片室內要拆鏡組不太容易,先把面板拆了。

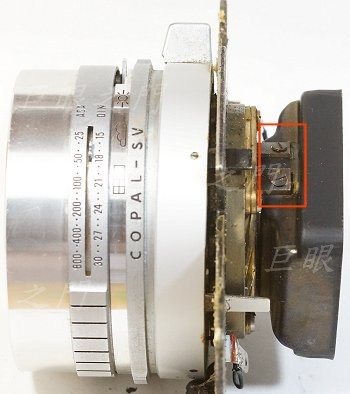

這裡的螺絲拆開才可以把後面方形遮光罩拆除。

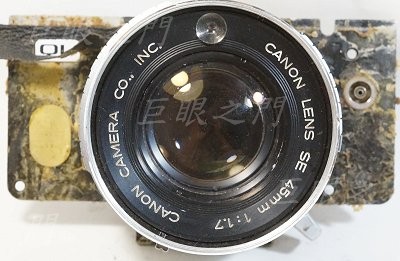

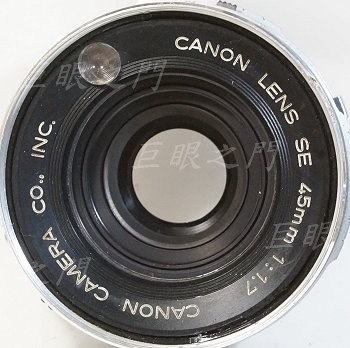

鏡組。

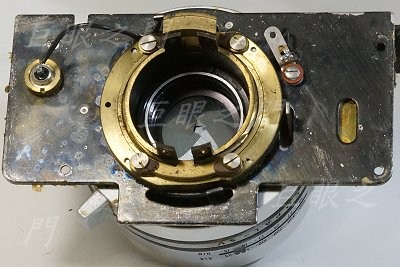

背面,方形遮光罩拆除後,後鏡組已經取出。裡面有鎖環,可以轉開。
鏡頭背面,紅框中是鎖住銀色鏡板的螺絲,藍色是鎖住內部前鏡組鏡座的螺絲,但是當時有點亂,也許有記憶錯誤。
這隻鏡頭的機械結構與這台其實很像,可以參考一下。

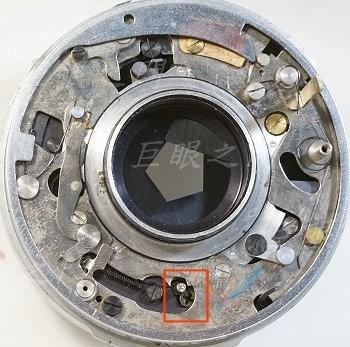

要把快門葉片拆除,但是前面銘環外圍的螺絲圈拆不開,只好先在這裡面塞個螺絲頂住,反正快門不會關起來就好。但是發現不行,因為光圈很緊澀,無法縮放,應該也是有油漬。最後終於用酒精、機油等把銘環旁的螺絲圈拆開。
鏡頭最邊緣有螺絲圈,圖中看不太清楚。

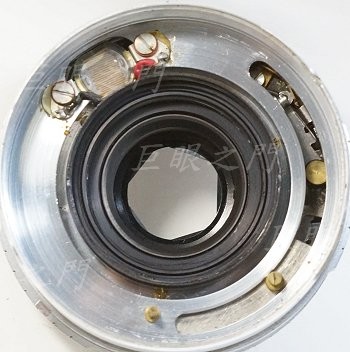

銘環以及前面調整入光量的機構取下。

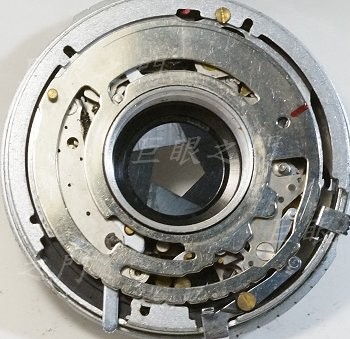

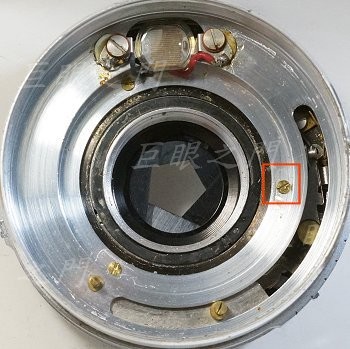

這裡的螺絲要拆開。

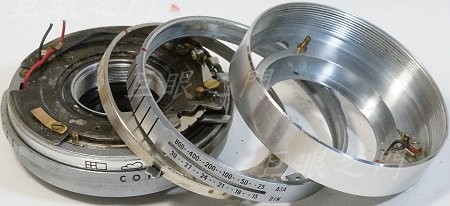

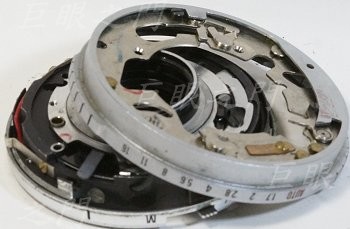

分解。

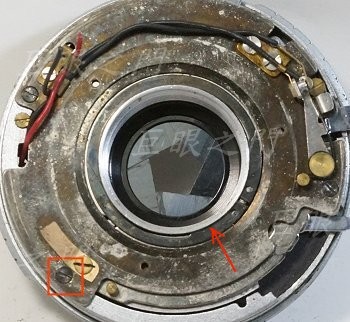

這裡的螺絲鎖住黑色的面板。箭頭處有 C 型卡環,要拆掉。
黑色板子拆除。

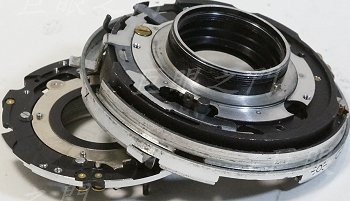

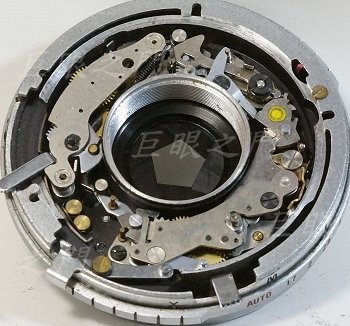

再拆。裡面的零件幾乎都沒用,都可以拆掉。
由尾巴外面把螺絲拆開,最後面的銀環以及後面的面板就可以取下。
由後面把一些螺絲拆開,前鏡座也可以分離,此時可以把快門葉片拆除。光圈機構用去漬油沖洗一下,都正常了。

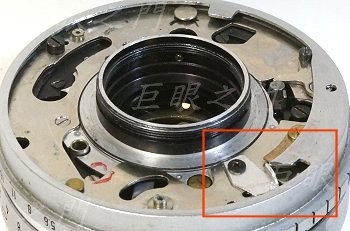

這裡也一樣,鎖個鋁片,免得光圈轉到 Auto 的位置,那個位置用不到。這個方法與改這台類似。

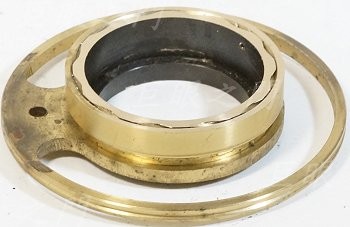

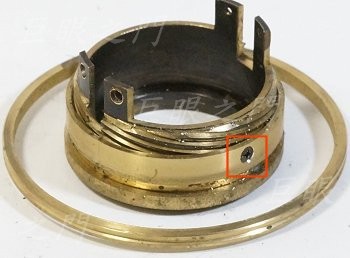

這次尾巴用不同的改法,用原來的尾巴改改看。用原有的對焦系統,把這兩個部分鎖起來合而為一,這樣可以省了做內環的功夫。

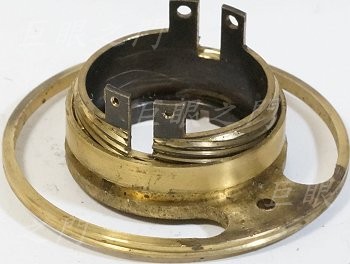

另外一個角度。
車短。

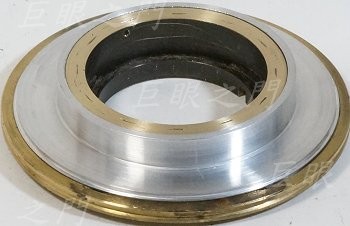

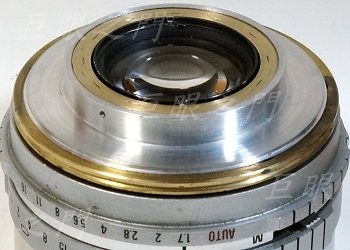

外面車了鋁環黏在外面。這個鋁環厚度當然要依據無限遠的位置而定,

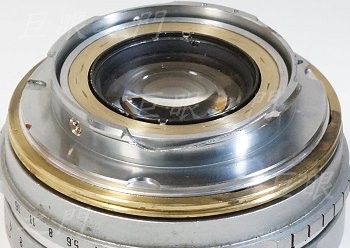

用原來的鎖環鎖回去,後鏡組也裝上。

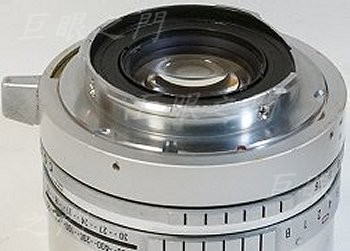

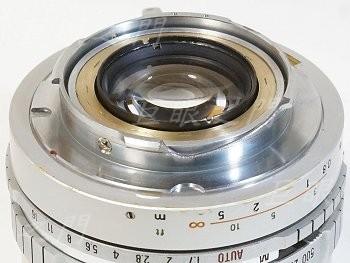

LM 接環裝上,底下的鋁板太薄了,不好鎖,所以由側面用螺絲鎖上。
原來的對焦環還是用原來的止付螺絲鎖在銅環上,這樣的改法就是可以保留更多的原味。
但有個缺點,側面原來的把手很突出,如果用天工自動對焦環,應該會頂到,但是可以調整到別的角度而避免。只是距離表尺的數值會歪到一邊。不過,改正改了後也不需要那些距離,那就是保留些原味而已。

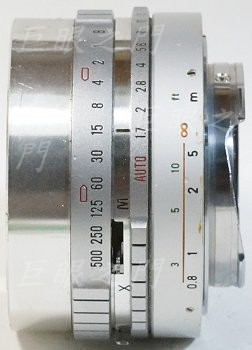

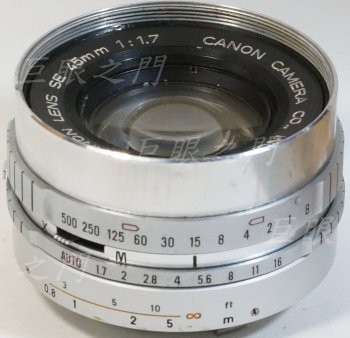

全貌。看起來很有原味,只是不能對焦而已。對焦還是要用各家無反機身的神力環。
側面。因為原來的對焦環稍微厚了些,所以這樣改,有些卡榫按鈕突出於接環面的轉接器材就不能用了,不過看鏡主提供的神力環圖片,鏡主的神力環應該可以接的上,先這樣吧,以後有問題再說。
