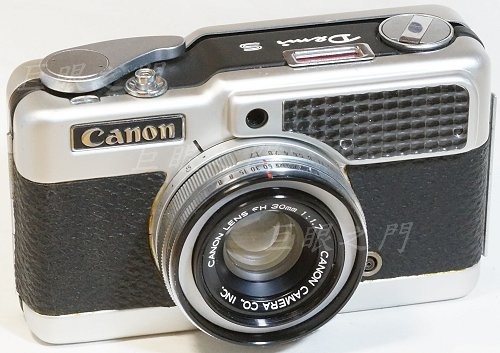

這台類似的以前改過，但是改 M4/3 不好弄，因為法蘭距實在太短了。

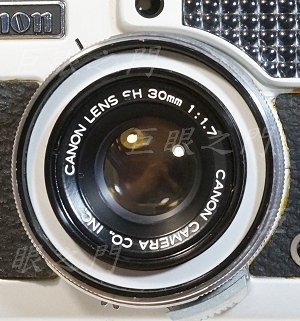

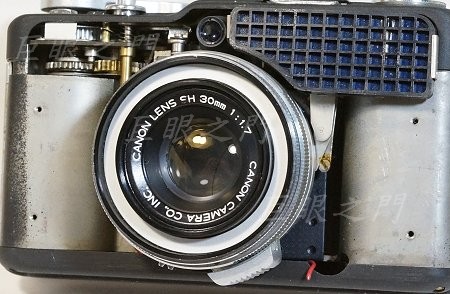

鏡頭銘環。這種鏡頭應該是雙高斯結構。

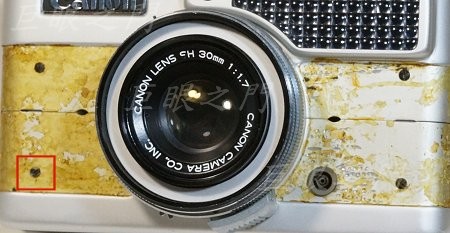

此機要拆鏡頭要由這裡拆起，蒙皮剝掉，這裡有四隻螺絲，螺絲拆開後要把上下蓋子分別向上以及向下拆掉。
外蓋拆除。

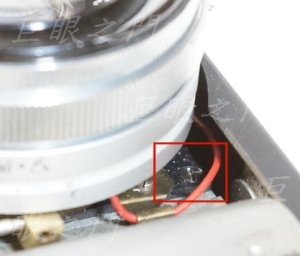

縫隙裡面還有螺絲。
螺絲拆開，還有零件連著，反正想辦法弄開就是了。

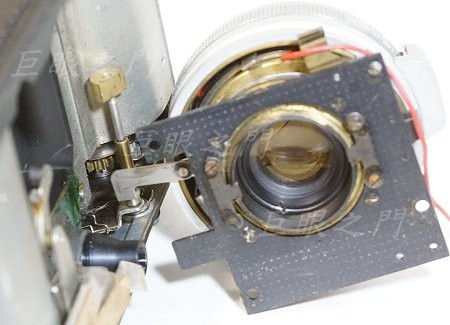

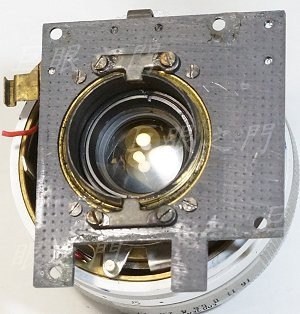

鏡組，底板上有對焦定位器。

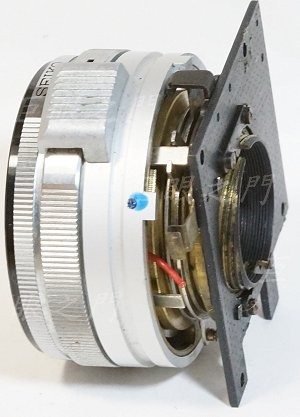

側面可以看到縫隙裡面有許多沒用的東西。

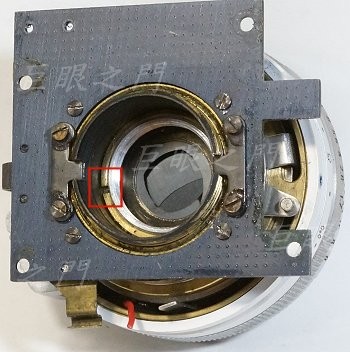

後鏡組取下，這裡還有鎖環。

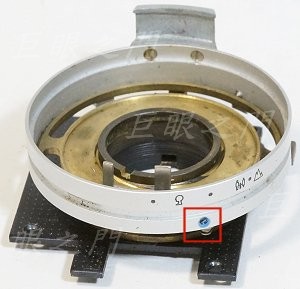

鎖環拆開鏡頭部份可以取出，這是剩下的座子。紅框中的止付螺絲是調整無限遠的，鬆開後可以將對焦環向下取出，不過要先將後面的定位器取下。

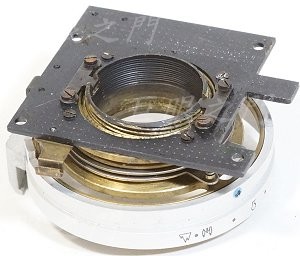

背面。
先處理快門葉片。這是鏡組的部份，看到有螺絲就拆一拆。
拆開。但這樣還是打不開後蓋。

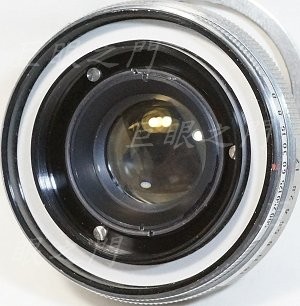

前面試試看，銘環轉下來，裡面還有螺絲。

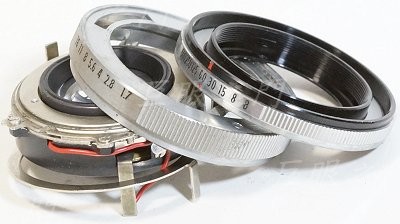

拆開。

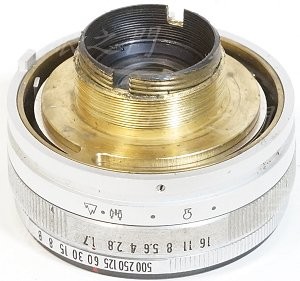

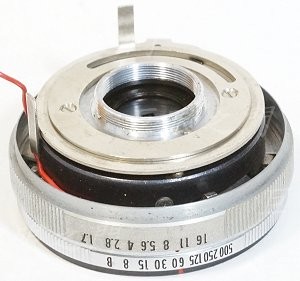

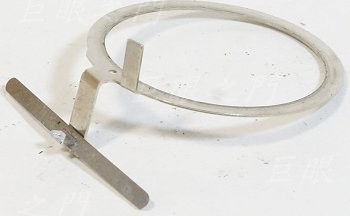

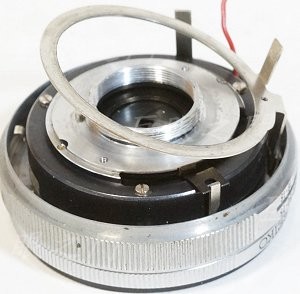

這是調整 ISO 數值的環，有個金屬片擋住外界可能漏光處。

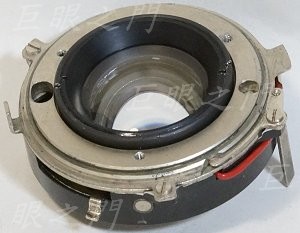

這個核心部份，前後兩部份被螺絲鎖住，要拆開才行。

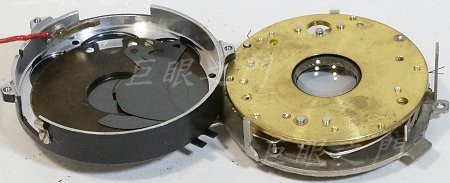

螺絲拆開，可以將快門葉片拆除了。

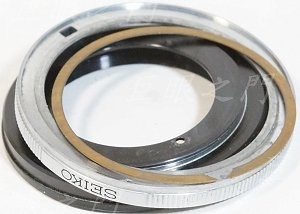

這個部份還有彈性鎖環卡住。因為鏡主希望最前面的快門環固定就好，不要亂動，所以這個部份拆開後用膠黏住。黏好後都裝回去，鏡心的部份就完成了。

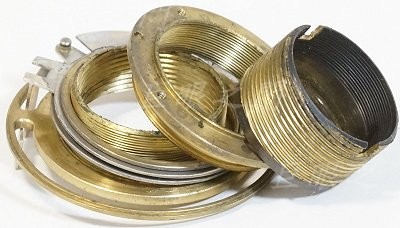

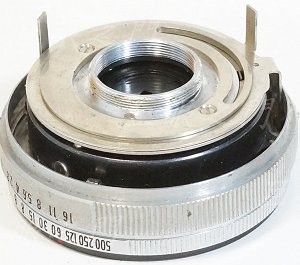

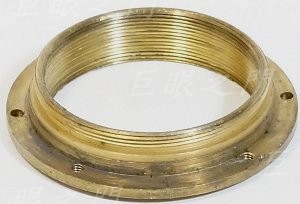

這是後面的座子，把裡面的鎖環與對焦環都拆開，分解開來，除了銅的零件，其他的環都沒用。

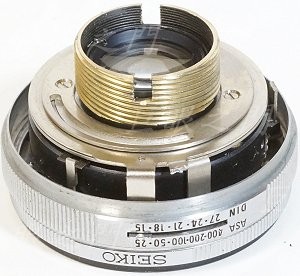

裝回去的外觀，這樣用校正器測試，其實法蘭距很短，改 Fuji -X 接環根本對不到無限遠，而且差很多。
再拆開，這兩個凸出物也沒用，剪掉就好。
再裝上研究。研究結果是後面都要切短。
裡面的複螺紋內環要將缺口向下磨約 3.5 mm ，並把原來有缺口的一段都切掉，切掉的部份也差不多是 3.5 mm。
複螺紋外環也要切短。

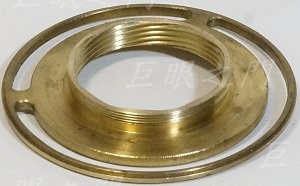

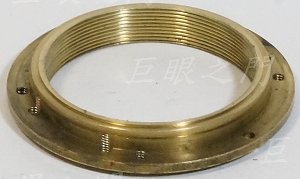

這個零件是在複螺紋外環之外，後面要固定定位器的環，這個也要切短，圖中有外螺紋的部份都要切掉。
剩下這樣。

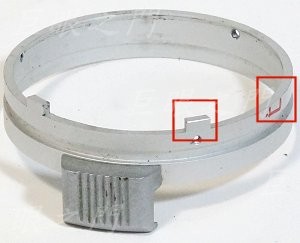

這個也改造一下，這種 RF 機的最近對焦距離都有點遠，所以改造一下可以對到更近。將左方紅框中的凸出物要磨掉，然後在右方紅框處要做個凸出物。

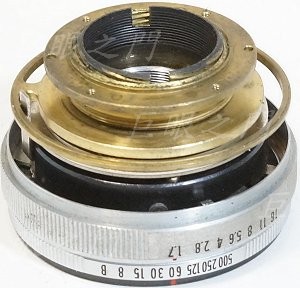

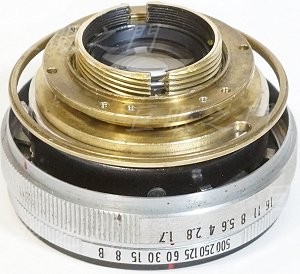

尾巴都切短後裝上。
這個原來鎖定位器的方形零件也要車成圓形。

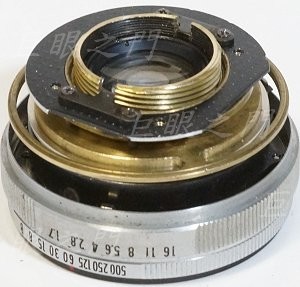

鎖回原來的銅環凸緣上。

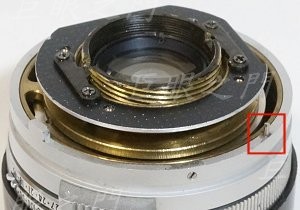

對焦環的邊緣很薄，所以也無法鎖螺絲，就鑽個小洞，折了一截壞掉的小鑽頭黏進去。

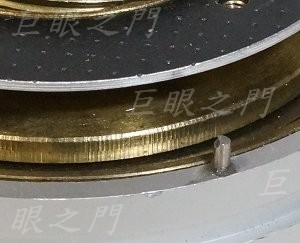

凸出物的近拍。

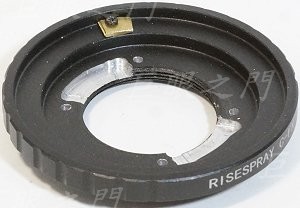

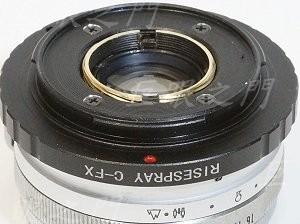

用個 C-FX 的轉接環，銅片是限制對焦環轉動角度的。挖掉的部份是要容納凸出的對焦定位器。

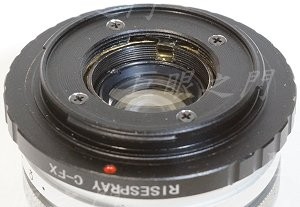

鎖上。這樣改起來，外面比較完整，定位器不會露出來，但是改 M4/3 就不行了，定位器應該還是會露出來。
調到無限遠時，定位器剛好還不會脫出來。

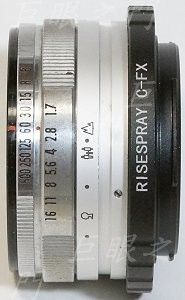

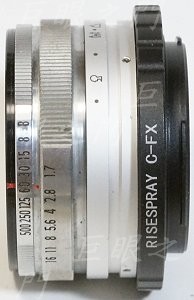

側面，對焦無限遠。
對焦近處，剛好對焦環處也沒有縫隙。
