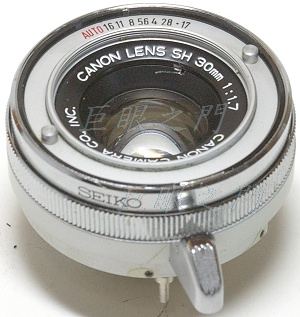

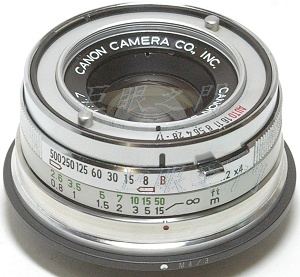

這是個 Canon 老半格機的鏡頭,原來的型號應該是 Demi EE17,鏡主已經把鏡頭拆下來。原來鏡組裡面有發霉,還有些奇怪的類似液體的東西,拆開儘量擦掉了,但是有些霉痕還是無法清理乾淨,鍍膜有些微的受損 痕跡,不過應該沒什麼影響。

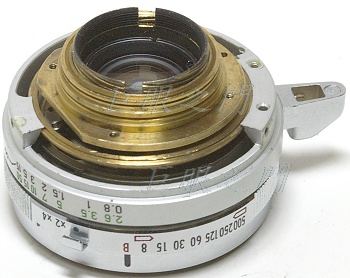

尾巴的外觀,另外還有定位器,沒拍出來。其實如果要改鏡最好連同拆下來的所有零件一起寄來,說不定有些零件還能用的上,那就可以省點重作零件的費用。

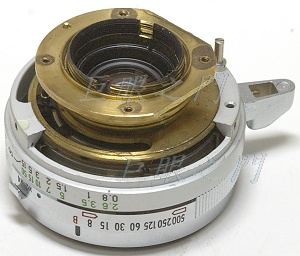

尾巴的外環可以一直轉出來,剩下的銅製零件轉不下來,因為弧形槽中右方有凸出的桿子擋住了,研判應該要把後鏡組拆開,才能把尾巴上的複螺紋組件取下,但是後鏡組卡的很緊,拆不出來,不想太暴力,怕把卡槽給弄壞。

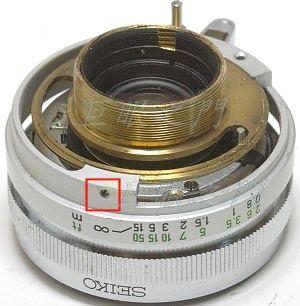

紅框中的止付螺絲是固定對焦環的,有三隻在不同的方向,這三隻在裝回時要注意每個方向的鬆緊,否則某個方向對焦環會磨到鏡身。

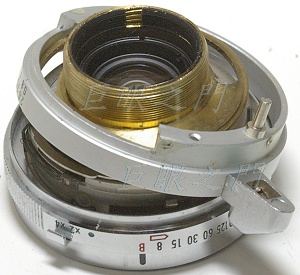

對焦環取下。對焦環上側面有大缺口,最後還要再車個環補起來,不知道此鏡原來的零件是否能用,但是已經被鏡主丟掉了,我相信原來的一些零件應該還是用的上的。

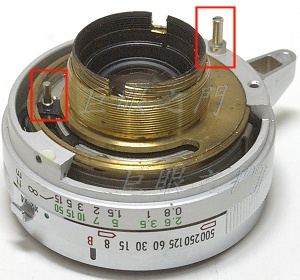

研究了一下,這兩隻凸出物都要拆掉或是剪掉。

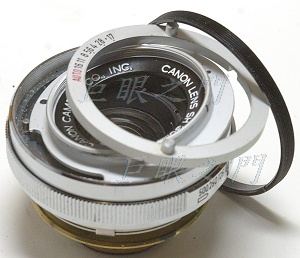

後面的複螺紋組件拆不下來,那就沒什麼好弄了。看看前面吧,把最外圈的卡環轉鬆,就可以把這些都取下來。

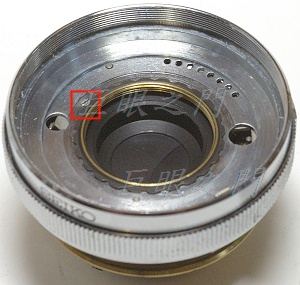

紅框中有個有缺口的小螺絲,轉個方向使缺口對著內側,裡面的荷葉型鎖環就可以轉出來。
拆到這樣之前還要先把前鏡組轉下來。

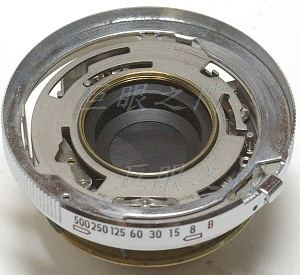

前面的環拆下。

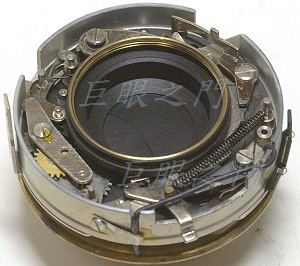

前面的環都取下了,裡面這些改鏡的話都沒有用,全部能拆的都拆掉。

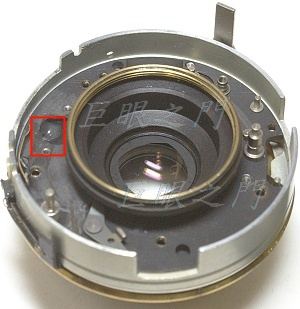

剩下這樣,尾巴打不開,裡面的也拆不到,快門葉片也拆不出來,於是把葉片撥到全開的狀態,在紅框中的缺口灌了一些膠把葉片的角度黏死。

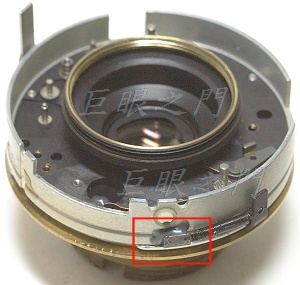

這裡要把一個桿子撥到最左方,光圈操作才會正常,本來這是在相機上自動光圈的機構,現在沒用了,所以也用膠黏死。
把原來的尾環倒過來裝,

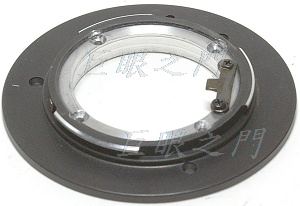

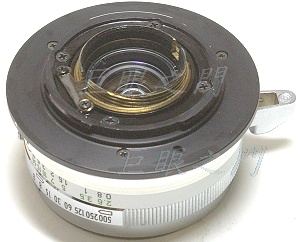

車了個環黏在一個 M4/3 的接環內,厚度當然要算好,利用原來鏡身上的銅環螺絲孔,鎖上後剛好要能對到無限遠。把原來的對焦定位器鎖上。

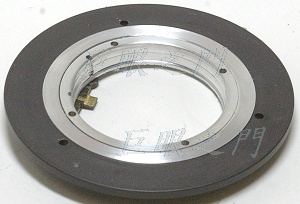

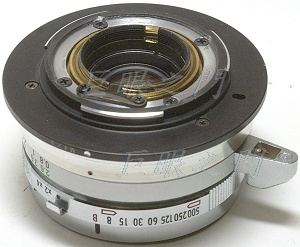

這是另外一面。

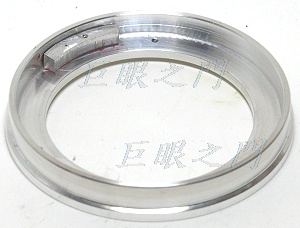

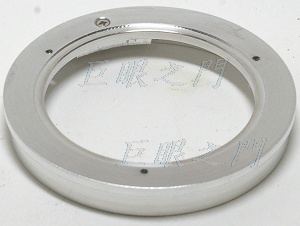

再車了個鋁環,這要套在鏡身外面,否則會有一個大縫隙。裡面鎖了一個鋁塊,凸出的鋁塊是要限制對焦環轉動角度的。
這是另外一面。
鎖上鏡身。那些零件當然是經過許多次比對修整,並不是直接量了就可以弄好的。

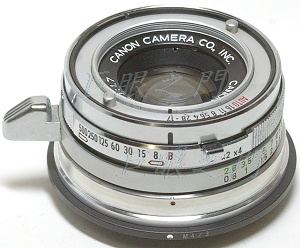

這是對到最近對焦時前面的外觀,做的比原來可以對的更近,這樣比較好用。
對在無限遠時。
該塗黑的已經塗黑後的外觀。此鏡只能裝一個定位器,所以會有非常小的對焦游隙。為何只能裝一個定位器,因為尾巴的機構很凸出,如圖中所見,對到無限遠時,複螺紋會露出來,而靠近鏡身下方的位置要裝定位器會很凸出,會頂到機身內的電子接點,在機身下方基本上接環面以下不能有凸出物,否則電子接點短路,機身會出現鏡頭沒有裝好的錯誤訊息。
D.T. Tang 製作
