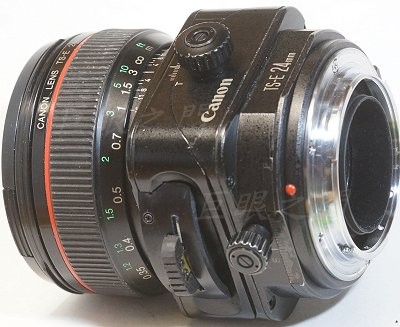

這個鏡頭原來的拆解資料在這裡，請自行參考。原來的後段摔壞了，鏡主原來想修復，但買不到零件，要重做零件很貴。於是想買個移軸轉接環接在後面用，先將尾巴移軸處設法鎖起來，但是移軸的功能當然已經消失，圖中是暫時設法鎖起來的外觀。
但是移軸轉接環又沒有 EF 接環用的，要用 CY 轉接 NEX 的來修改，修改的資料在這裡。但是評估結果不能用，因為移軸零件的內徑很小，而且移軸時內部零件會擋住像場，移軸 3 mm 就有暗角，根本不實用啊！
於是另起爐灶，研究了許久，認為可以用轉接環的移軸機構取代原有的移軸機構，就這樣施工看看吧。但是一開始其實也沒什麼把握，邊施工邊研究吧，走一步算一步。
因為原來的對焦機構已經摔的有點輕微變形，轉起來有些阻力，只能手動，所以自動對焦的功能就沒有了。

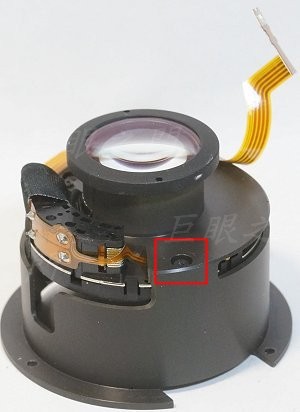

如果用移軸轉接環，那原來的一些電路也沒有辦法配合，所以光圈也要改為手動。於是要先把光圈能改為手動才行，這是後鏡組，光圈機構在這個組件上面。紅框中的螺絲拆開後可將內部光圈組取出。

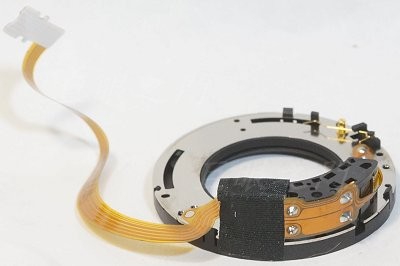

這是光圈組件。

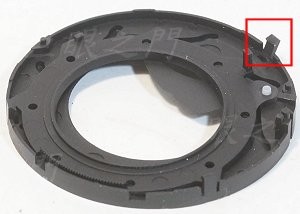

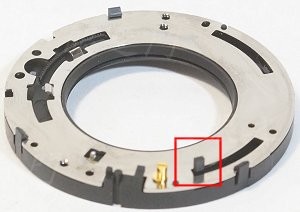

原來的光圈是由馬達與齒輪驅動，原來的位置在圖中左方，圖中光圈驅動馬達已經拆下，紅框中的是凸出的桿子，還好這個桿子可以控制光圈大小。
本來想看有沒有其他方法控制光圈，於是再拆，但是這個機構好脆弱，差點斷掉，所以不建議拆。

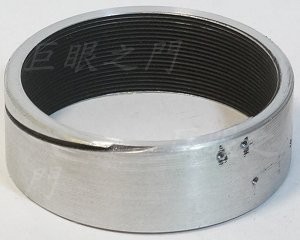

只能用那個凸出的桿子控制了，先車了一個鋁環，要放在後鏡組的內側，外面要鎖上由外面控制光圈的機構。

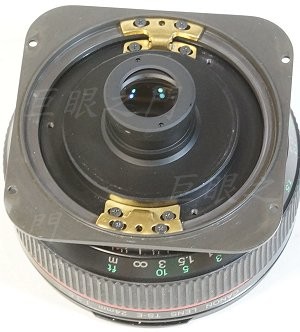

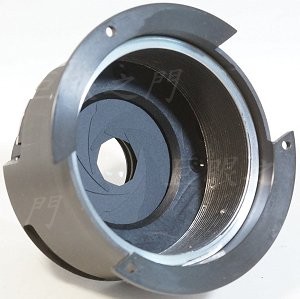

這是前端的核心，後面的後鏡組已經拆下。
後鏡組內部放入鋁環。

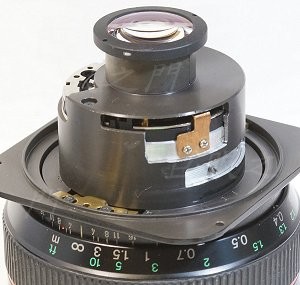

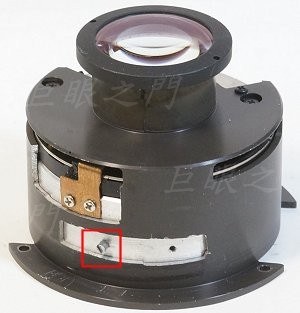

外面的殼子稍微挖掉一些，銅片上方要深入到縫隙中控制前面所描述的凸起的桿子，紅框中所了一個柱狀螺絲，功能後面會說明。
後鏡組裝回，內側鋁環會頂在鏡身的核心，所以摩擦面要稍微上些油。
做了個奇形怪狀的鋁環，因為要避過擺頭機構內的擺頭機構。

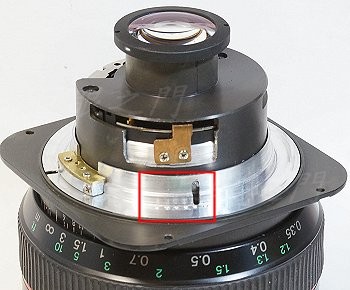

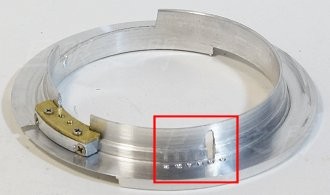

左方銅片處要鎖由外面控制光圈的連桿，紅框中的縫隙要卡住後鏡組上面的柱狀螺絲，這樣就可以由外面控制光圈，這個縫隙要做成長型的以便容許對焦時柱狀螺絲前後移動。這個鋁環其實主要的功能只是在容許鏡頭組件可以前後移動。
這個零件另外一面要銑掉兩區，以便避過鏡身前段內的對焦定位器，忘了拍照，由圖中可以看到下方有些缺口。
鋁環裝上。

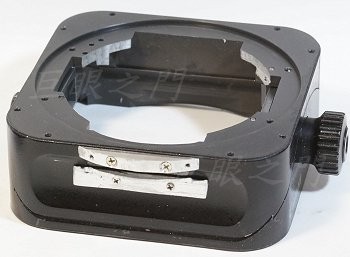

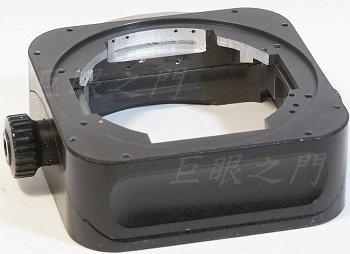

這一節是控制擺頭的，裡面要銑掉一些，否則控制光圈的鋁環放不進去。
圖中下方的凸出物是光圈控制機構的附屬物，這隻鏡的外表是方的，而光圈機構轉起來是有弧度的，因此要把外表弄成有弧度的。
另外一面，光圈控制的連桿要由此處穿出去。
但是連桿由縫隙中穿出去，會造成內外相通而漏光，所以連桿銅片要做成這個外觀。

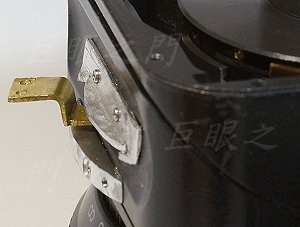

裡面鎖上以後，外面要向後折。

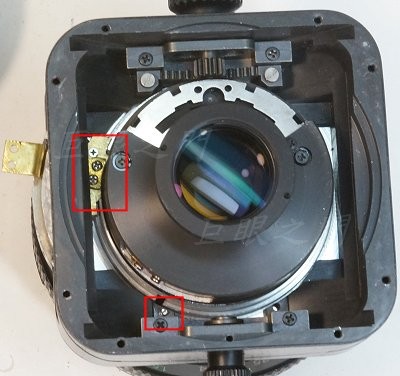

左方紅框中，由縫隙中鎖上連結的銅片。下方紅框中原來有個備用的螺絲孔，裡面放上鋼珠與彈簧，後面鎖個小止付螺絲，這就是光圈定位鋼珠。

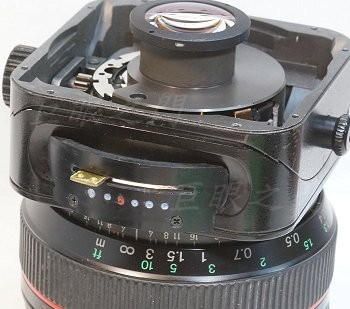

外面的外殼再鎖上，這樣光線經過曲折，能漏進去的就很有限。而且外殼的開口向後，這樣也更能減少漏光。

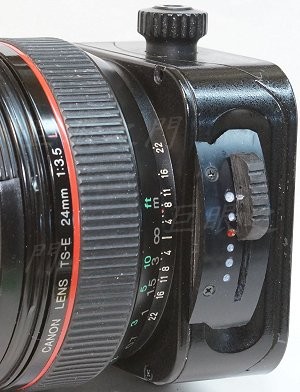

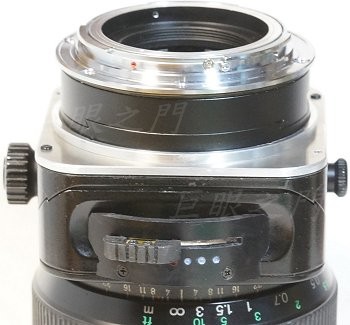

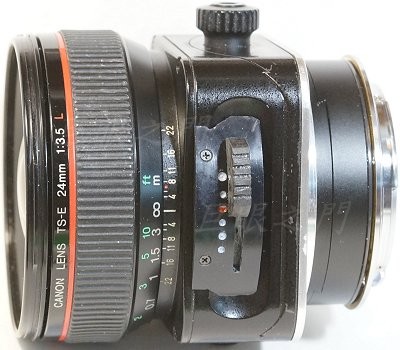

裝上撥動的鈕，移動範圍不太大，沒有地方可以打光圈數值，但是操作光圈沒問題，最大點的是 f 3.5，第二點是 f 5.6，紅點處是 f 8。

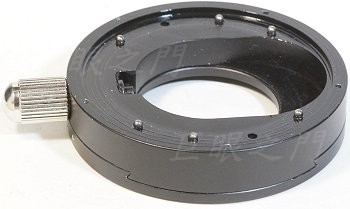

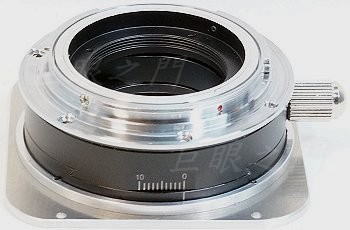

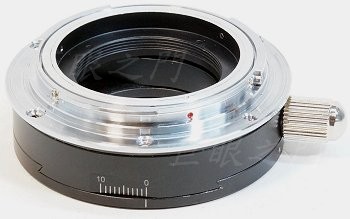

這個移軸轉接環本來前面是 CY 接環，以前把他改為前面接 EF 鏡頭，請參考這裡。

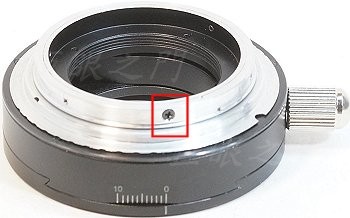

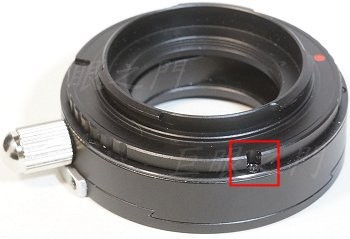

現在要把這個轉接環移植到鏡頭尾巴取代原來的移軸機構。因為太厚，所以後面原來的 NEX 接環要車短，要先拆開看看裡面有沒有車的空間，這個尾巴可以轉動以便調整移軸的方向，共有 12 個定位點。把尾巴接環轉到某些角度就可以在紅框的位置看到底下的螺絲，共有五隻螺絲。
五隻螺絲拆開，可以把原來的接環取下，中間有四隻螺絲鎖著接環。
本體上面有六個定位鋼珠，為何要這麼多？因為接環定位的位置不能太鬆，而且太鬆的話，接環與本體的阻力不夠，由機身上拆鏡頭會整個鏡頭轉，鏡頭會拆不下來。
確定尾巴接環有車的空間就比較好辦了。

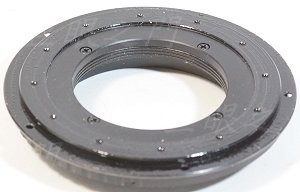

把原來的接環車薄，卡爪車掉，外面鎖了一圈鋁環。

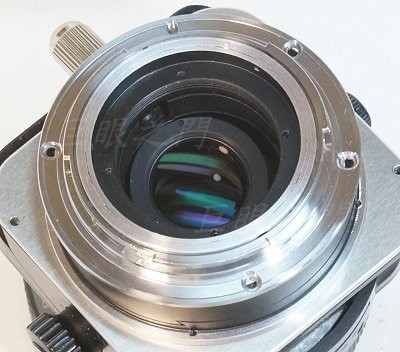

把原來 EF 接環裡面車修一下，套在外面由側面鎖上，這個角度要鎖的很準，否則移軸的方向就無法與畫面平行或垂直。實際做的時候是先把 EF 接環鎖在鋁環上，再把 EF 接環套在原來的接環外面，縫隙中先抹了 AB 膠，調整好角度等膠硬化，這樣角度就會是對的，膠硬化以後再去鎖螺絲補強。
鏡主說無須貼晶片，所以沒貼，這個尾巴要貼晶片也沒有問題。

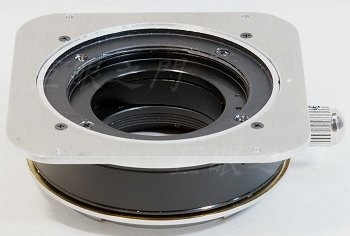

另外一面，把原來鎖 EF 接環的部分車薄，剩下約 2 mm 厚度，外面鎖上一個方板。
另外一面。
照原來的方式鎖在擺頭機構上。
側面完成圖，該陽極染黑的還要送去做陽極。
這樣改起來是擺頭與移軸方向一致，如果要想垂直的話也可以，但是要把後面一節的螺絲拆掉重新轉 90 度安裝即可。
這個鏡要修復還是修成 EF 接環比較容易，因為 EF 接環才夠大，才能扣在原來的尾巴外面。要改別的接環，後面要修更短，整個接環要換掉，不太好弄。前面方板處沒有再磨薄的空間，如果移軸機構要再前移，也並不是不可能，但是要縮入一些，那個方形的座子就不太好做了，形狀會變的很複雜。但我相信應該可以改的出來，只是要花更多錢啦。
擺頭在最大位置，剛好不會頂到後鏡組。

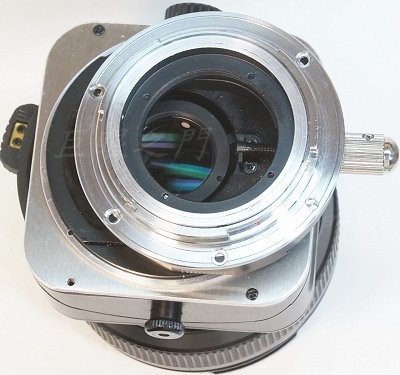

移軸到最大位置時，移軸零件也不會擋住像場。

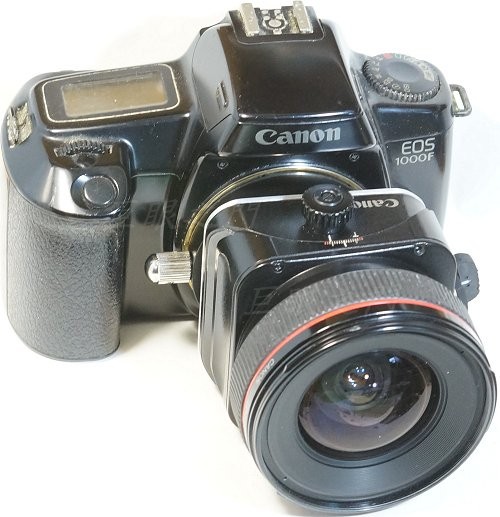

裝上 Canon EOS 機身。

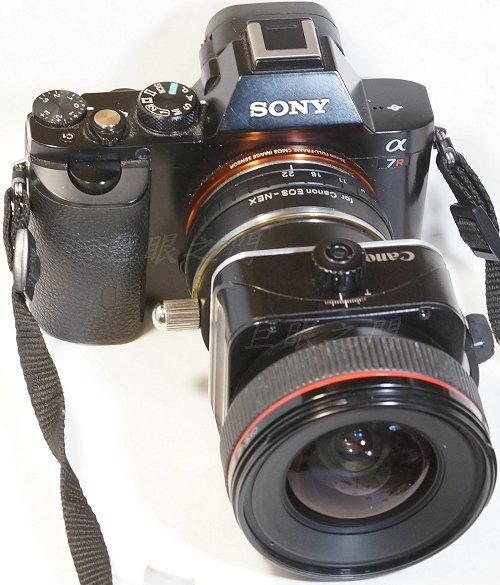

透過轉接環接在 Sony A7 機身。
這隻鏡能修改出來，自己都覺得很厲害，一開始的評估是沒辦法，因為那個光圈太難搞了，裡面空間實在太小。好幾天沒好好睡覺，睡覺都會去想要怎麼弄。尾巴也很難弄，太勉強，量了好多次才確定能裝的上。
試拍看看，最大光圈 f3.5，移軸到最大，移軸 10 mm，其實有點軟，而且邊角失光較嚴重。
不過實際上拍移軸多半是拍建築物，而且是由下向上拍，邊角失光會變成天空較暗，天空反而會變的更有層次。我是懶惰，懶得帶相機到樓下拍，所以加減看吧。
f8 左右，圖縮小了看不出來，其實解析度不錯。
最小光圈 f22，邊角失光減輕很多。
