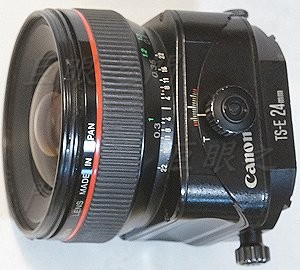

這個鏡應該不便宜，但是被摔壞了，尾巴移軸的機構斷裂分家。
這是鏡片結構，上方的一半是對焦在近處的，下面的一半是對焦在遠處的，兩組鏡片有不一樣的移動程度。
這是鏡組端，這裡的螺絲拆開就可以將這一節拆下。

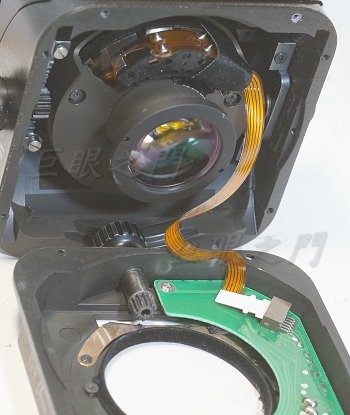

裡面的狀況，有電路板連著，電路板是插入式，可以拔出。
在圖的中間偏下方有個齒輪，底下原來有齒條，斷掉了，已經移除。
這就是斷掉的齒條。

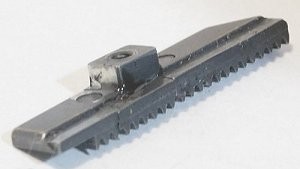

齒條原來的外觀，用膠黏的，只能看看外觀而已，強度不足。

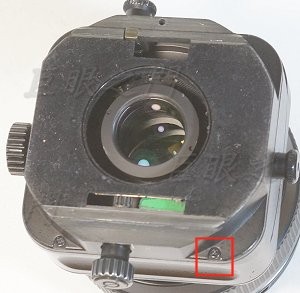

這些螺絲拆掉，可以把擺動機構拆開。
鏡主問了公司，說沒有零件維修。所以原來想改了他，改成手動光圈，那就要把這裡改造。

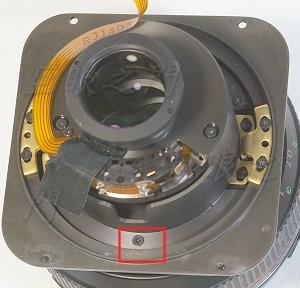

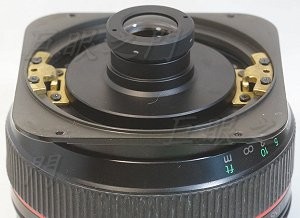

這裡有螺絲，是鎖住後鏡組以及光圈機構的。

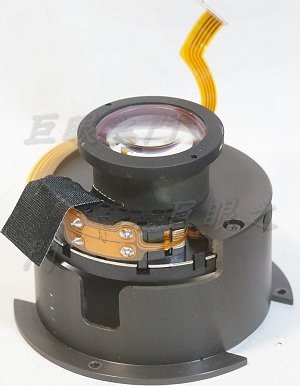

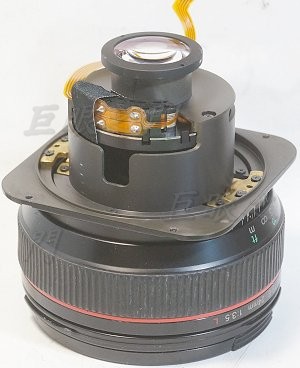

光圈以及後鏡組部分。
剩下的部分，因為鏡頭摔過，所以對焦環在某些角度有些摩擦力，但是還堪用，先不處理了，那個問題我可不會修理。

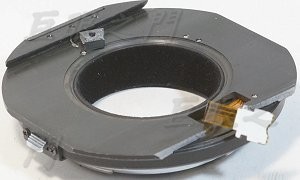

這是原來的最後一節，有移軸的機構以及接環。又下方原來有類似左上方的形狀，已經斷裂。這個零件要重做才行，還在評估是否值得，也不知道要花多少費用，這種零件要找工廠做，或是哈克應該會做。
尾巴接環上的螺絲拆下就可以打開。
尾巴有可以轉動的機構，紅框中的鎖環轉開就可以將底下的機構拆開。
轉動機構可以使鏡頭上下或是左右擺動。

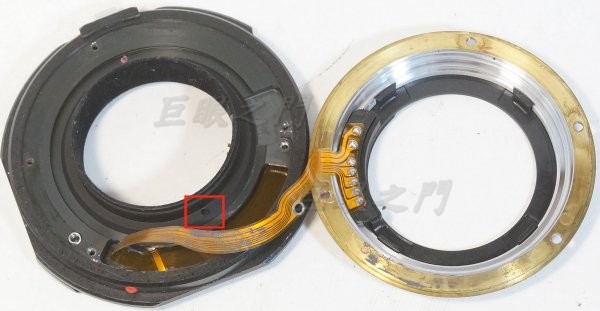

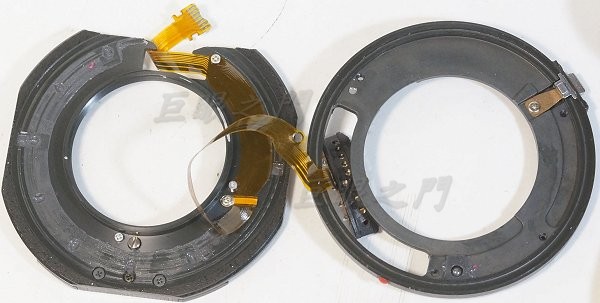

接環已經取下，這裡底下的兩節。

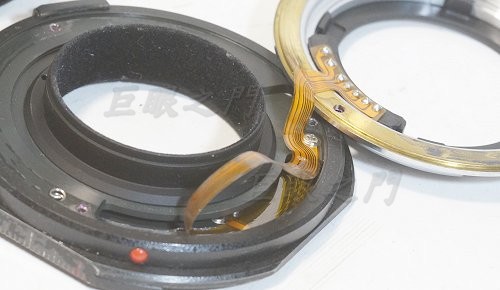

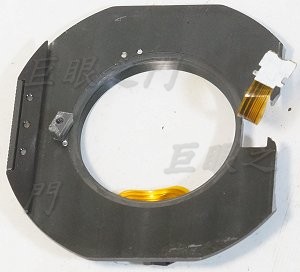

這是另外一面。
圖中左方有個鋁塊小零件也壞了。
外面的一側。

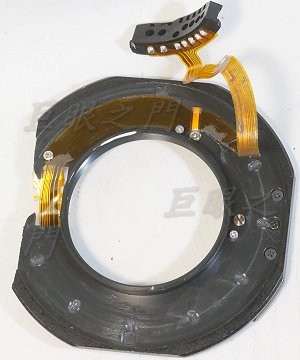

電路板拆掉。

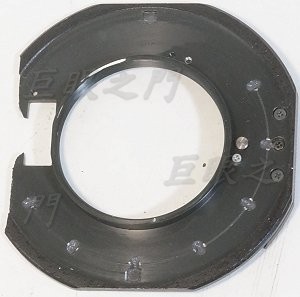

這個就是要重做的部分，還要研究找工廠看看。中間的內側有鎖住鎖環的螺紋。
