各廠接環法蘭距資料

您是2012/11/14起第 位光臨本網頁的改鏡迷

法蘭距這個名稱的原文有點亂,可以查到 back focal length、registration distance、flange distance、flange focal distance  等等的名稱,所以要查英文時要用不同的名稱找找看,中文方面則許多資料是稱為鏡後距,以前這裡也稱為鏡後距,但是現在改了,原因如後所述。

法蘭其實是 flange 的音譯,意思是機身接環面到感光面的距離,但並不一定是到 CCD 或是 CMOS 表面的距離,因為 CCD 前面常有一些低通濾鏡或是其他的零件。許多資料稱為鏡後距,但我覺得法蘭距比較正確。有些資料說 鏡後距是指後鏡片到感光面的距離,這樣就有些混淆,到底哪個是對的,不予以評論,但是法蘭距至少是比較明確的。

法蘭距與後鏡片的位置沒有絕對的關係,不過,後鏡片的位置有時會凸出於接環面,大部分的廣角鏡是如此的設計,而大部分的長鏡頭則會凹入於接環面,此與鏡頭之光學設計有關,可以參考本網站其他基本光學的網頁。

法蘭距資料在改鏡時很重要,由此資料可以估算是否能改到某種機身使用,也可以估算鏡後的凸出量是否可以被某種機身接受。例如原來的法蘭距是 A,要使用在法蘭距為 B 的機身,原來鏡頭後面的凸出量是 X,那麼,如果改完後的凸出量就是 B-A+X,再量一下機身的容許凸出量就知道是否會打鏡了。

此外如圖中所示,打鏡時並不一定是打在鏡片,常常是打在後鏡組的鏡框,因為反光鏡的軌跡是弧形的。而無反光鏡的機身則沒有打鏡問題,但是可能會有頂到電子接點的問題。

以下的表格為部份相機的法蘭距,因為相機種類太多,很難收集齊全。此外,有些數字其實很亂,網路上一查有時會有許多不同的數值,所以標示的數值為多數資料所列出,但有時會查到不同的資料,會以括號標示。這種差距大約都在 0.05 mm 以內,用游標尺其實不太好量,所以實際量是有些困難的。

目前的許多高階數位單眼,圖檔畫素已經提高到三千多萬了,已經超過底片許多,而法蘭距的問題也變得比較麻煩,到了這種精密度,也許同樣形式的相機,每台法蘭距都會有差距,而對焦指示燈號似乎也更不足以精確對焦。以最近處理的一台 Nikon D800E 的例子,以 LiveView 放大檢視以及實際拍攝結果,法蘭距為 46.55 mm,而網路上某網站提出 N50 的老底片機維修手冊資料為 46.67 mm,一般的資料都是說 46.5 mm,實在很困擾。但是以那台 D800E 的情形,稍微轉動一點,其實對焦指示也是亮綠色圓點的,表示其實對焦指示已經不夠準確,但是如果縮光圈應該還是在景深以內。不過這台 D800E 與其他手上的底片機裂像對焦比較的結果,也有些差距,似乎法蘭距確實短於其他底片機。

以下的資料是由網路上找到整理的,但是有些資料的數據並不相同,所以有些標註兩個不同的數據,哪個是對的?說實在很難確認,請自行斟酌參考。


本資料中有許多圖片是由熱心的網友所提供,感謝他們無私的分享

廠牌或接環名稱 型號 法蘭距(mm) 接環直徑(mm) 鏡頭接環以及機身接環圖片 相關參考資料
4/3 4/3 38.67 46.5
4/3(M) 4/3 19.25
Alpa   37.8 48


Argus Argus 44.45


Arriflex
(含 STD、B、PL)
  52.0
Braun Paxette
卡式
?


Braun Paxette M39×1 44
Bronica ETR 74 74
Bronica SQ 85 74
Bronica GS 85 81
C Mount   17.526
Canon (鎖環式) R/FL/FD 42.14

有些資料為
42.0

47.9

http://www.mir.com.my/rb/photography/companies/canon/fdresources/SLRs/ae1/ae1tech.htm

描述如下:The flange-focal distance to 41.9mm between the front of the lens-mounting ring and the film-guide rails or to 42.14mm between the lens mounting ring and the pressure-plate rails.

Canon EF 44.14

有些資料為
44.0

51.2

AlexTokyo 在 http://www.fredmiranda.com/forum/topic/665776 網頁提出,法蘭距為 44.14mm (+/-0.03) from EOS 1 Repair Manual "Standard to outer rail"
Canon EOS-M 18
Carl Zeiss Jena Werra ?
Contaflex 126 ?


Contax/Yashica (C/Y) 45.5 48


Contax RF

KIEV RF
與此相同

34.85


上圖鏡頭左方為外卡式接環,右方為內卡式接環。


Contax G 29.0


Contax N digital 48 55


Contax 645 64
Contarex   46 44


D mount
(8mm 電影鏡接口)
  12.29 外徑15.88


Exakta(120) 66 (Pentacon-6) 74.1
Exakta(135) EXA 44.7 35,38.2

上圖為內卡式

上圖為 1954 年以後長鏡頭用之外卡式


Fuji TX-1(Hasselblad X pan)   34.3 46


Fuji AX 43.5 49
Fuji X 17.7

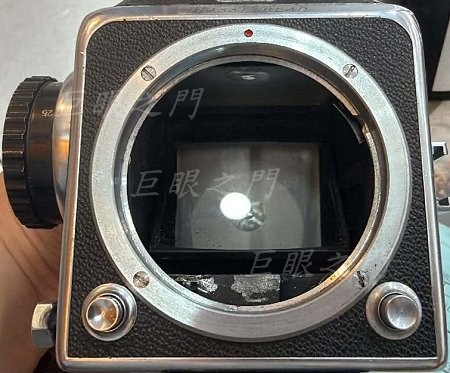

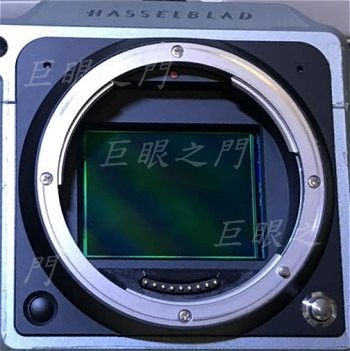

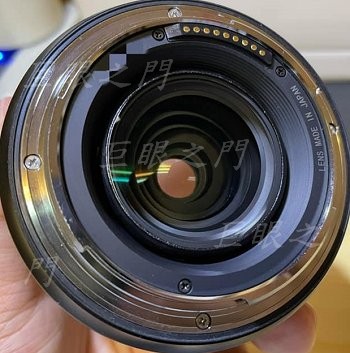

Hasselblad(120)   74.9 69


Icarex (鎖環式) BM 48


Kiev 135   ?
Kiev 120 60 74.1

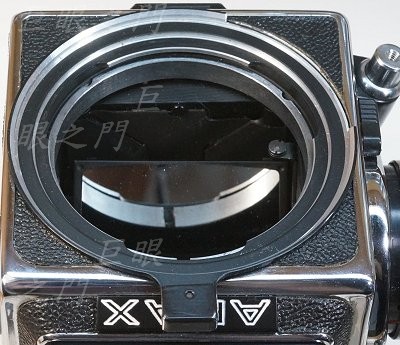

Kiev 120 88 82.1

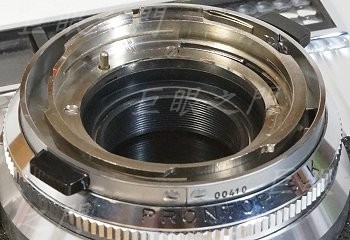

Kodak Retina Reflex S DKL 44.7


Konica F 40.5 40
Konica AR 40.7 47.0


Konica FP 40.7 40
Kyocera Contax G 29 44 同 Contax G
Kyocera AF Mount   45.5 50
Kyocera Contax N 48 55 同 Contax N
Kyocera Contax 645 64 72
Leica L39 28.8 38.2,39
Leica M 27.8 41,43.9
Leica R 47.0(47.15?) 49


Leidolf   49


Miranda   41.5 42,44
Minolta MD 43.72(43.5) 45 AlexTokyo 在 http://www.fredmiranda.com/forum/topic/665776 網頁的留言資料,法蘭距為 43.73mm (+ 0.03, -0.00) from SRT Repair Manual "Body back measurement"
Minolta SR/X 43.5 45 外型同 MD
Minolta Vectis Mount
(APS)
36 36.8

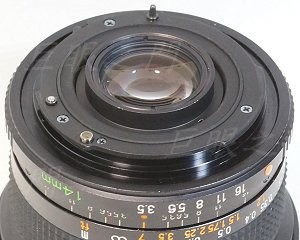

Mamiya ZE 45.5 49
Mamiya 7 57 62
Mamiya(120) 645 63.30 62
Mamiya(120) RZ67 105 60
Mamiya(120) RB67 112 60
M42   45.46 40.6,42


Nikon S 31.95 44
Nikon F,Ai,Ais 46.67(46.5) 44,47

AlexTokyo 在 http://www.fredmiranda.com/forum/topic/665776 網頁提出,法蘭距為 46.67mm (+/- 0.02) from N50 Service manual "Dist. between lens mount & outer film guide rail"
Nikon 1(CX) 17
Olympus Pen-F 28.95 41


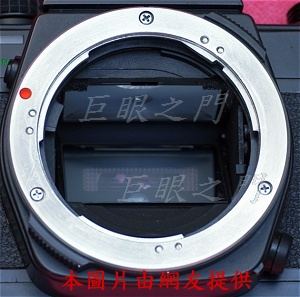

Olympus OM 46.00 44.8

AlexTokyo 在 http://www.fredmiranda.com/forum/topic/665776 網頁提出,法蘭距為 46.00mm (+/-0.02) from OM-1 Service Manual "Flange back standard"
Pentax(135),Cosina K,Vivitar K,Ricoh K K/PK/RK 45.46 44,45

AlexTokyo 在 http://www.fredmiranda.com/forum/topic/665776 網頁提出,法蘭距為 45.46mm (+/-0.04) from Pentax-ME Serice Manual "Flange focal distance"
Pentax Q 9.2

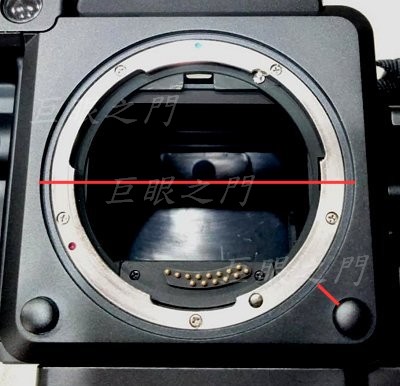

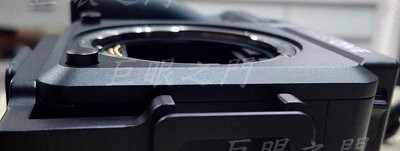

Pentax(120) 645 70.87 61.2


Pentax(120) 67 84.95 (74.10?) 72

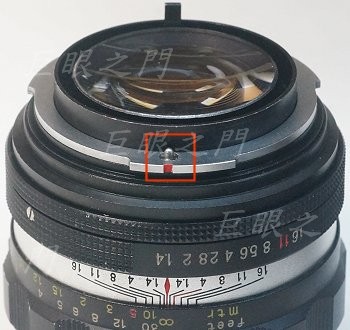

Petri   43.5 43
Praktica bayonet 44.0


Praktica (機身鎖環式)





P6 74.1

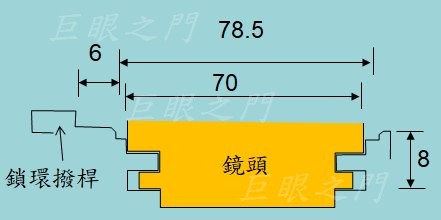

註:P6 接環法蘭距係自接環插刀的後緣起算,如左圖中上方紅線位置。與一般鏡頭起算面位置 (如下方紅線) 不同。


此圖為轉接環接口。


Praktina FX 50.0
Rolleiflex/Voigtlander SL35
(QBM)
44.6


Rolleiflex(120) SL66 82,102.80 66.5


下圖為電子機身用鏡頭


Samsung NX 25.5
Sigma SA 44.0 48.5
Sony/Minolta α 44.5

(44.6?)

44.8,46


Sony E 18


T-mount   55.0
Topcon IC1 55.0


註:鏡頭本身無光圈環,光圈由機身控制。


Topcon Uni Mount 55.0
註:此接環本身基本上與 IC-1 相同。

Topcon RE 44.7
同Exakta EXA

Voigtländer Vitessa 44.7


備註:此接環與 Kodak DKL 極類似,但稍有不同


Yashica Pentamatic Mount 43 47

D.T. Tang 製作
