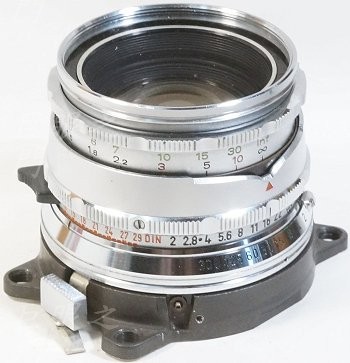

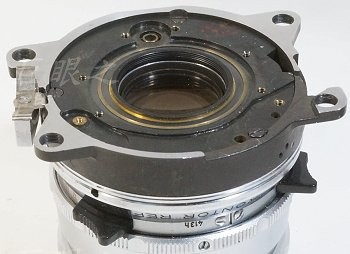

這個以前改過，但以前是改 M42，改 M42 很難搞，主要是鏡頭卡榫機構不好做，也不太容易精準。這次拿到時原來已經拆成這樣，利用原來的卡榫機構改 LM ，應該比較容易吧。
背面，內緣黑色的部分邊緣有三隻螺絲，拆開後可以將黑色的圓盤拆開。

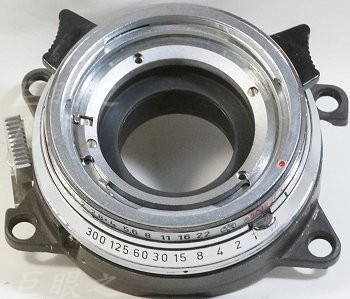

正面，這裡拆的方法以前貼過，請自行參考。
再拆。

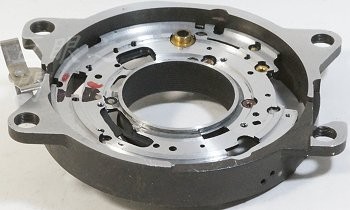

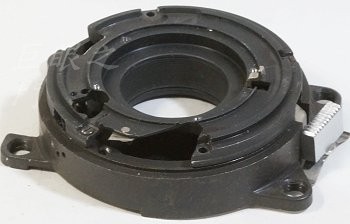

拆開後裡面的快門機構都拆掉，圖中已經拆的光光的。但是鏡頭卡榫拆不掉，因為是用鉚釘釘死的。

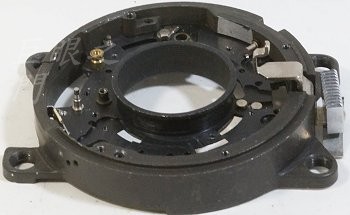

背面，快門葉片等都拆了。左方可以看到原來的鏡頭卡榫彈簧是用金屬片做的。

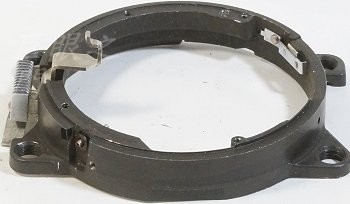

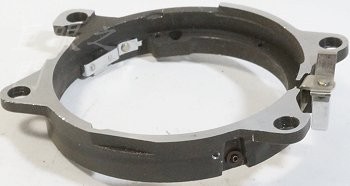

裡面的圓盤可以由後方取出。這是剩下的座子。原來鏡頭卡榫的彈簧片太寬了，做起來卡榫機構會很大，所以要捨棄折斷。
另外一面。
因為原來的圓盤是鑄造的，鑄造的零件一般來說表面並不一定夠平，所以要車一下，車的時候要把前面的鏡頭接環裝起來，用鏡頭接環當作參考面去車。

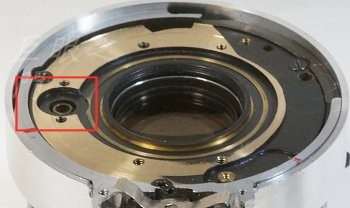

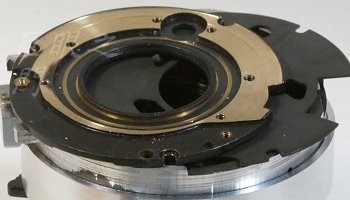

因為後面在圓盤與 LM 接環之間還要裝上一截鋁環，而紅框處有缺口會漏光，所以還要用 AB 膠黏上一片鋁片再車平。
這是原來的結構，圓盤底下還有個快門機構的圓盤，底下的沒什麼用，就捨棄好了。

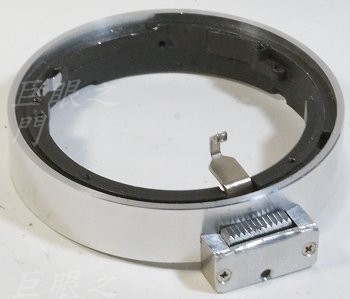

原來的座子外面要車個套環套在外面，這樣比較美觀。鏡頭卡榫外面要有外殼；這個外殼本來想用銑床一體成形銑出來，但是不太好做，嘗試了，但是以失敗告終；最後還是用鋁片組合出來。

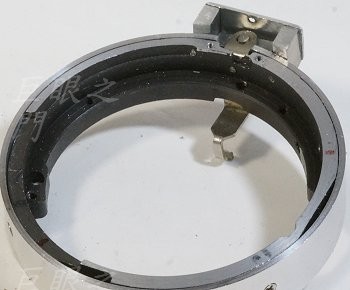

另外一面。

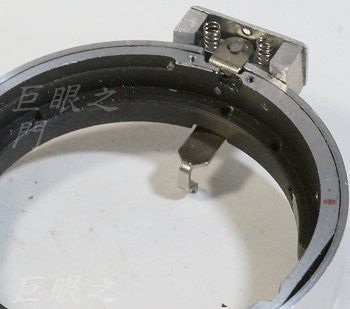

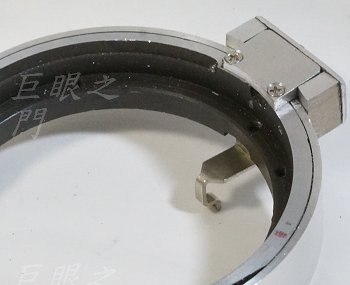

原來的金屬彈簧片捨棄了，改用兩個小彈簧。
底板封起來。

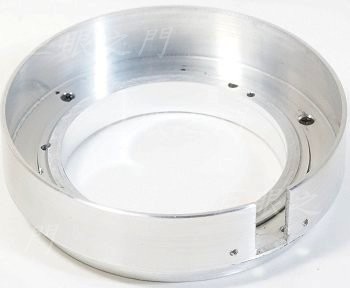

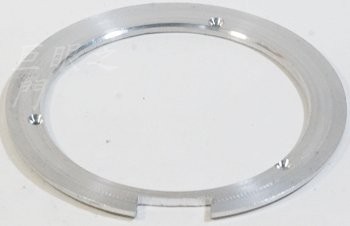

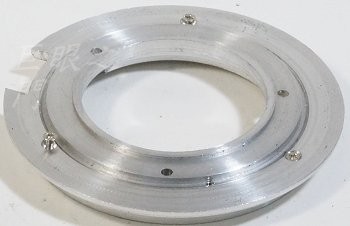

後面做了鋁環要裝在鏡座與接環之間，因為內外徑差很大，但是手上沒有夠厚的鋁材，於是用組合的吧。

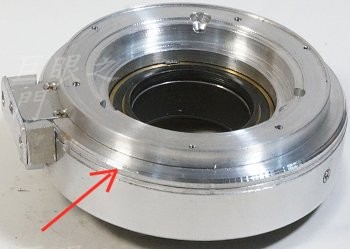

因為鏡座與接環間有大縫隙，所以車個鋁環補起來。
兩個零件結合。
因為改 LM 接環可以上天工環，所以要考慮天工環的尺寸，底下這一區要稍微銑掉一些，免得卡到天工環的下巴。因為只有銑掉一點點，所以圖中不太明顯。
也可以這樣改，底可以由兩個零件組合，裝配時由鏡頭後面裝配。

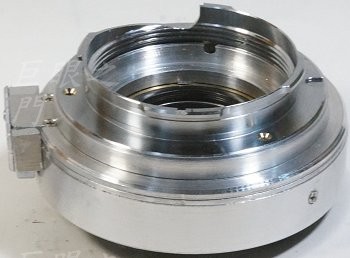

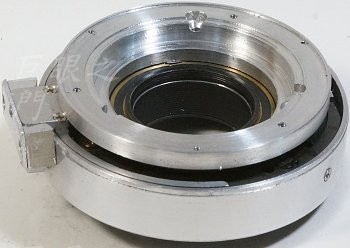

接環裝上。

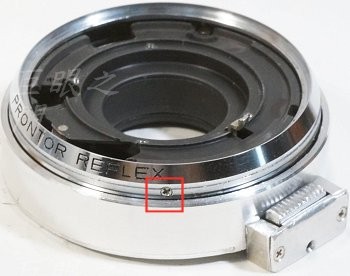

原來底下的快門環沒有功能，不需要轉動，利用原來的孔洞鎖個螺絲免得亂轉。

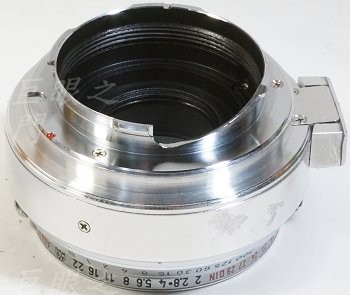

原來鏡頭端的接環裝上。因為現在的數位機身有時不太精準，所以這個轉接環特別做的稍微過焦 0.1 mm ，這樣會比較好用。
背面，裡面都塗了消光漆。

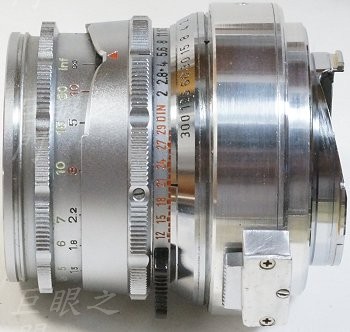

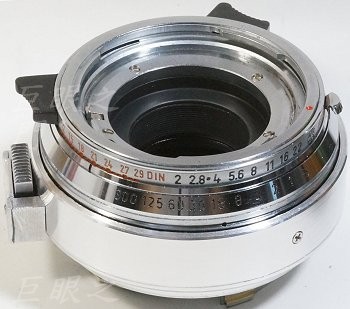

裝上鏡頭後的全貌。
| D.T. Tang 製作 |
