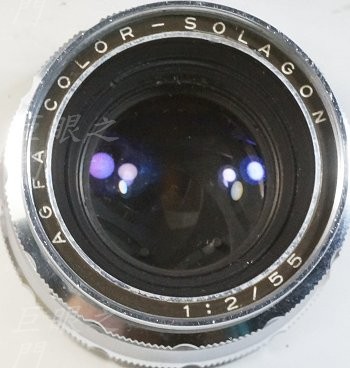

老德鏡，光學結構沒查到，但判斷應該是雙高斯。

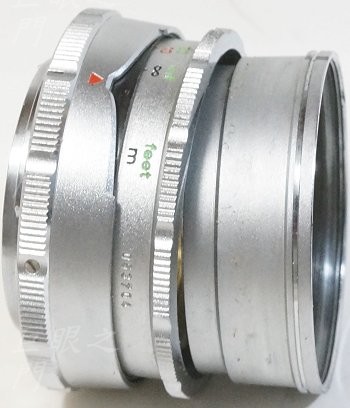

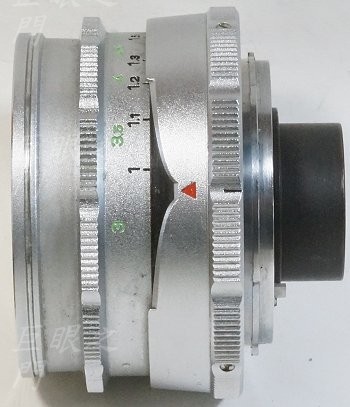

側面。原來的狀況是對焦很不順，有些角度很鬆，有些角度較緊，鏡心還會鬆動，只好大拆。

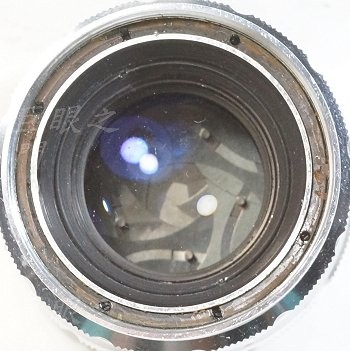

有些拆的資料也可以參考這隻 50mm f2.8 的拆解。這隻 55 mm 的拆解方法完全相同，銘環要撬開取下，裡面的銅環上有四隻止付螺絲，四隻螺絲是調整無限遠的機構。調整無限遠時先把對焦環轉到無限遠，再轉動濾鏡環使得剛好對到無限遠，再把四隻止付螺絲鎖緊就完成。現在要拆當然是要把止付螺絲鬆開，再把銅環轉出來。

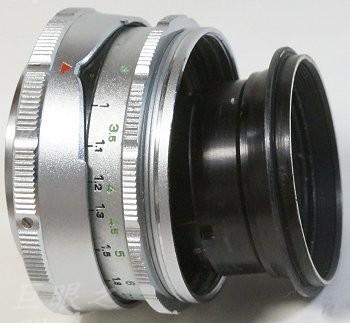

銅環轉出來後就可以把鏡心取出。

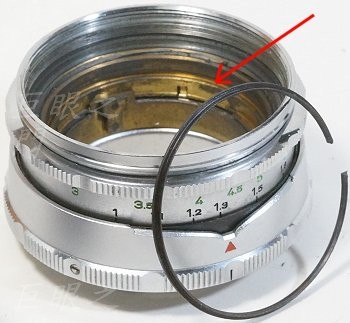

原來至個位置有這個黑色的彈性卡圈。

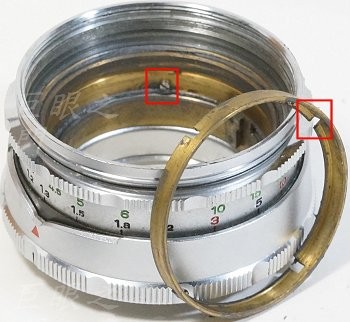

底下的銅環缺口之一要卡在紅框中的螺絲上。這個銅環是控制對焦範圍的。
前面的濾鏡環可以轉出來。濾鏡環轉出來時不需要做記號，因為裝回時那個角度轉進去都沒有影響。

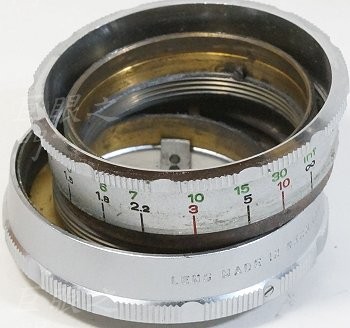

底下的座子也可以轉出來。這些看到的複螺紋中油都乾了，都要重新清洗上油。

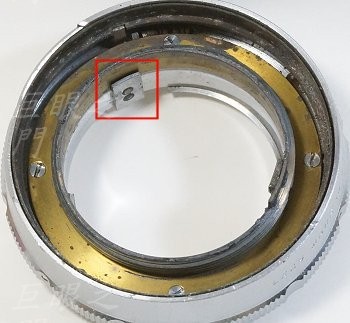

這個是與鏡心光圈連動的機構，裝回時要對正。

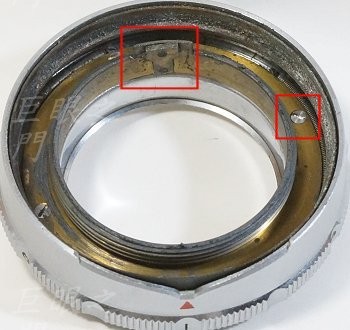

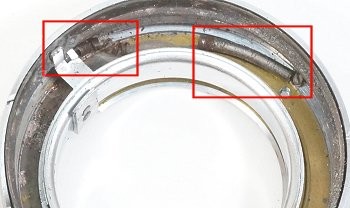

右方紅框中有螺絲將銅的座子鎖住，要拆開。上方紅框中是對焦定位器，螺絲都鬆了，要把座子拆出來才能將螺絲上緊。

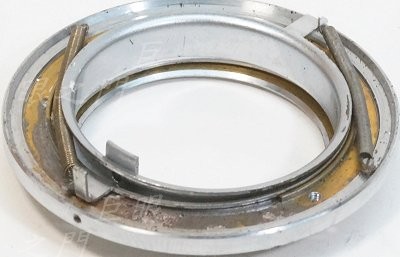

裡面竟然有一根彈簧已經銹爛了，斷成兩截。

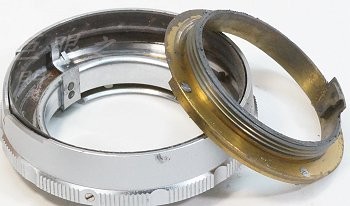

這個銅環裝回時要注意角度，所以拆的時候要用簽字筆做記號。銅環側面的位置可以用蠟燭打蠟，光圈機構的彈簧會摩擦。

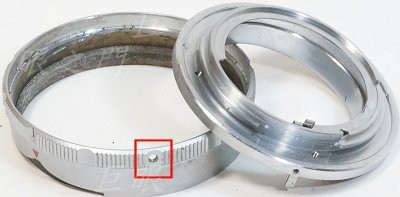

底座還可以分解，由紅框中的螺絲拆開。左方的零件內有黑色的金屬環，是指示景深用的。

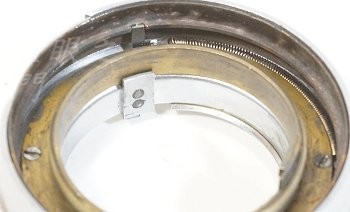

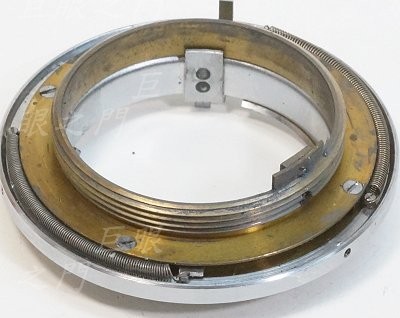

這是彈簧原來的位置，已經用新的彈簧配上去。裡面的兩個與光圈有關的環不宜上油，但可以打蠟潤滑。
裝回時要先將銅環裝回再把彈簧勾上。
再把外圈的環裝回，其他反向裝回就好。
