Zunow Zuminor 75mm f3.5 殺機取鏡改 Mamiya 645 接環(使用對焦筒)

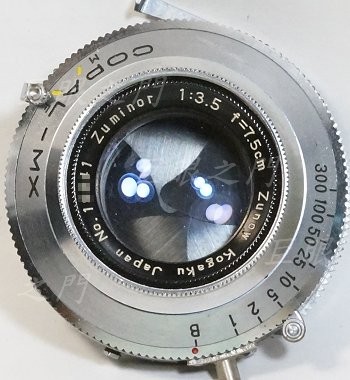

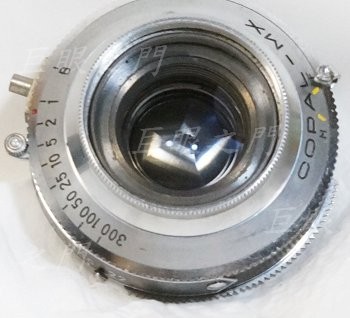

這應該是老 120 相機的鏡頭，鏡主想改給 Mamiya 645 用，評估了一下，應該很花工，因為整個鏡組要沉在對焦筒內，但鏡主認為還是改了吧，於是來研究研究。

光學系統可能是三片的 Cook 或是四片的 Tessar。

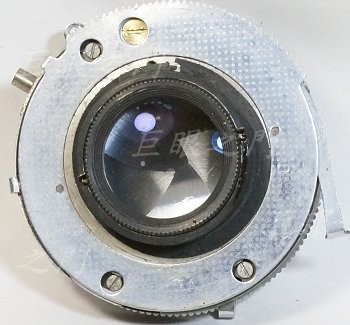

要改就要先把快門葉片拆除，後面有四隻螺絲，都要拆掉，但是拆了仍然有東西卡著，無法前後分離。

前面的銘環可以轉下來，但是前面的鎖環仍然無法拆，這個鎖環是反螺紋的，反正就是轉了幾圈就卡住，也不敢用暴力。最後只好放棄，反正前後兩部份可以稍微分離，由縫隙中將葉片取出就算了。

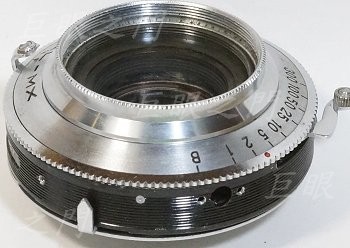

本來以為這個光圈表尺的螺絲有機關，不過後來拆了也無法分離。改鏡的話這個部份其實最後要拆掉，因為都沉在對焦筒內，外面看不到，而且會干涉光圈連動的機構。

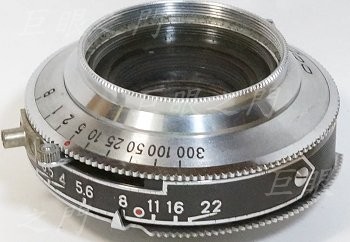

研究了一下，要改的話，要用 58 mm 螺紋的對焦筒，65 mm 的也可以，但實在太大，看起來不相配。用 58 mm 的對焦筒，其實鏡組與對焦筒螺紋之間的縫隙並不大，所以鏡身上的凸出物都要拆掉，只要剩下圖中 f8 的位置附近的光圈指針，要用指針做為光圈連動的機構。

閃光燈座子也要拆掉，其他那些凸出物也都要剪掉。

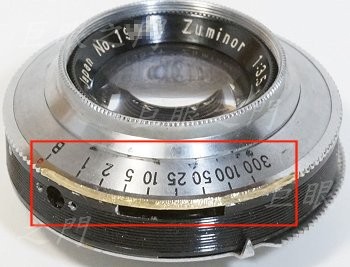

外殼上沒用的都拆除或是剪掉了，因為光圈連動的銅片要由縫隙中伸進去卡住原來的光圈指針，所以這一區也要把邊緣的齒狀突起磨掉，免得擋住連動銅片。

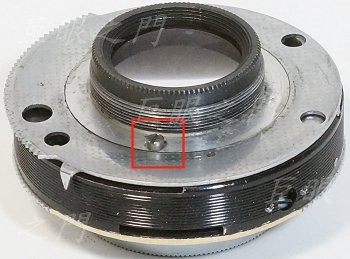

這裡原來有個定位的螺絲，已經不見了，補了一個上去，這樣鏡組裝起來才不會亂轉。

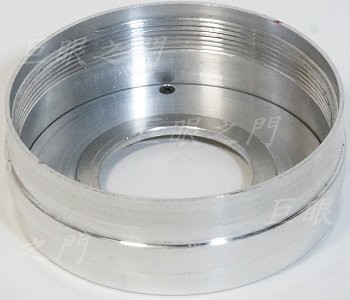

車了個鋁環，內部有螺紋，前面還要把光圈環轉上去。

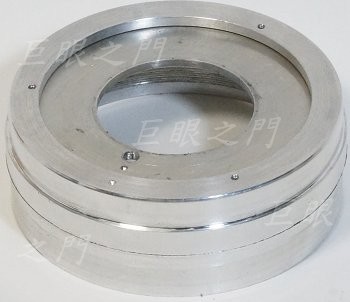

底下鎖上一片鋁板，鏡組要鎖在鋁板上。

鋁板的外圍要車掉一些，不然就要把鏡組的基部墊高，否則光圈控制的部份太接近底板會有摩擦力，所以邊緣車掉一些，光圈控制部份就可以騰空。

背面。

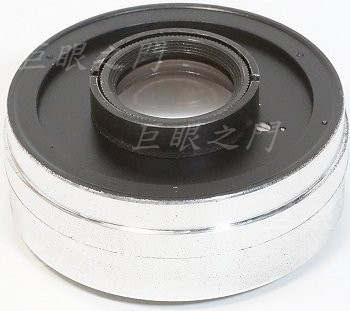

背面噴黑漆後把鏡組鎖上。

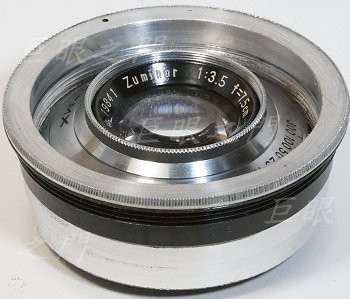

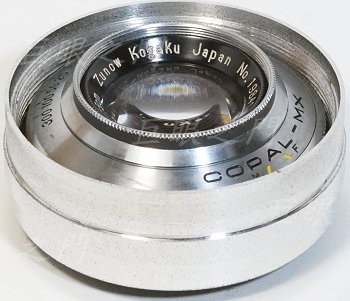

前面的外觀。

把 M58 的螺紋環黏在外面，因為這個螺紋環很薄，所以前面在黏上一片鋁板。鋁板邊緣要壓花增加摩擦力，否則裝拆不好著力。

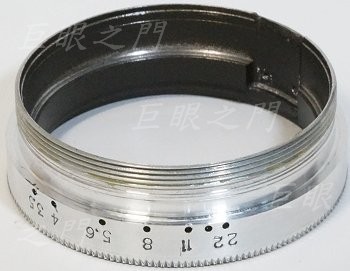

這是光圈環，螺紋可以轉到鏡座上。

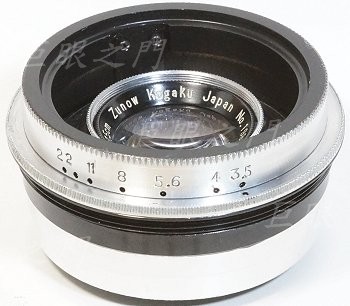

轉上去。

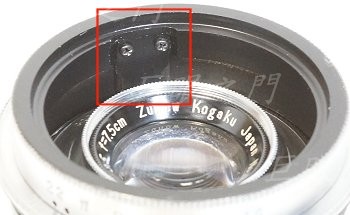

這個位置有個銅片卡在鏡身上的光圈指針，鎖上螺絲就可以連動了。

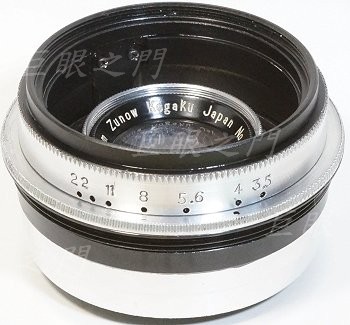

前面在黏上一個 49 mm 的濾鏡環，這樣可以接遮光罩等其他附件。

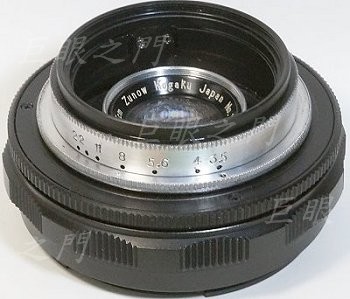

裝上對焦筒，可以用 M58-M58，17-31 mm 的對焦筒。

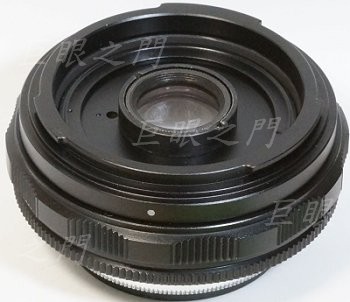

反面。
