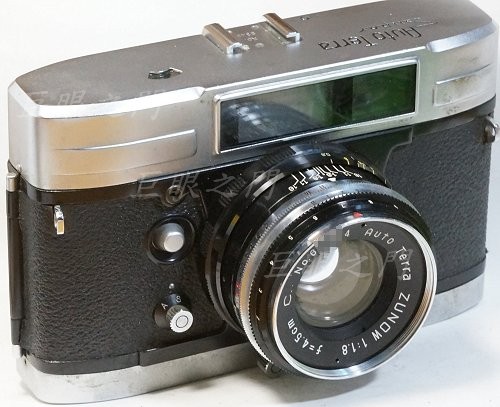

老機身,AutoTerra。鏡主要殺鏡頭。

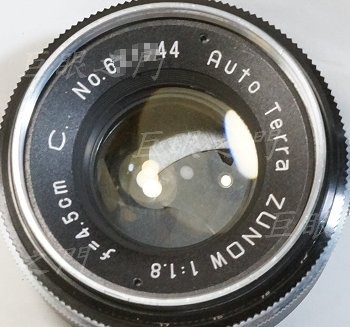

銘環。

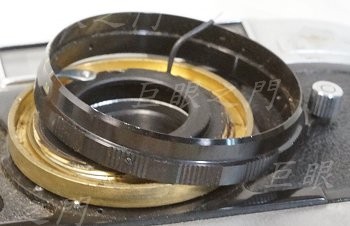

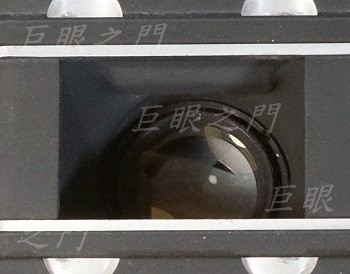

底片室內有鎖環。

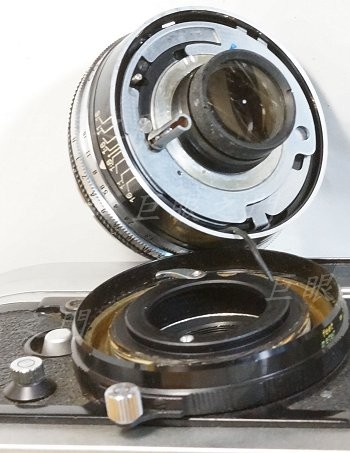

鎖環鬆開就可以拆鏡頭。

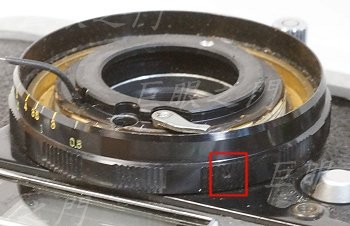

這裡有止付螺絲。
對焦環可以拆下,但其他的部分不知道該如何拆。

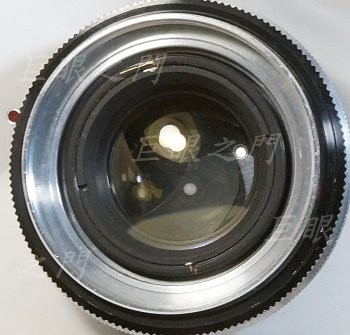

銘環轉下來,裡面有鏡組,可以轉出來。

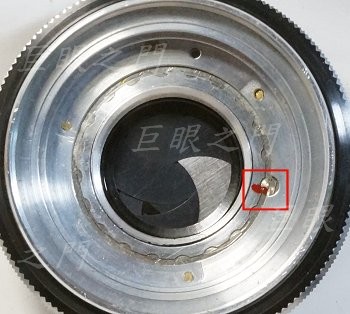

這裡有鎖住荷葉邊鎖環的螺絲。

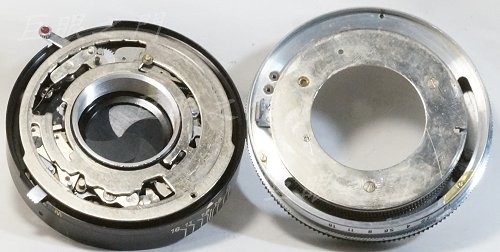

鎖環鬆開,前後分離。

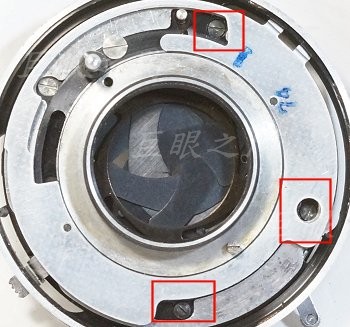

周邊有螺絲。

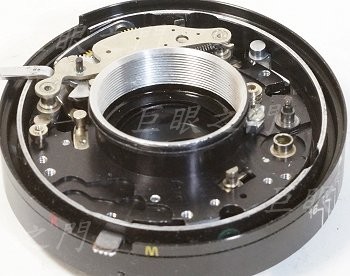

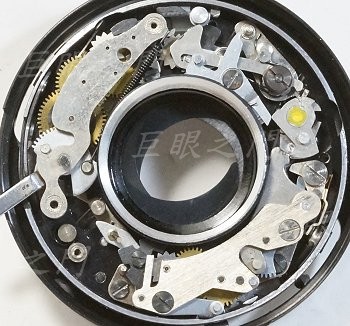

前面的零件再取下,可以看到光圈葉片已經散亂。
再拆。

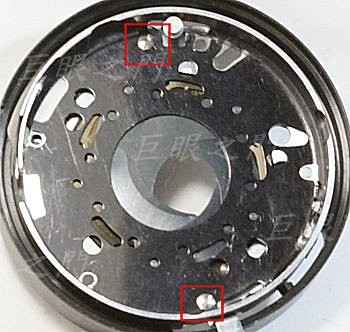

鏡尾的螺絲拆掉就可以將裡面的零件由前方取出。紅框中的螺絲拆開可以將光圈葉片的壓板拆下。
光圈取出了,但是有一片的軸心脫落,只能做罷,沒有改的價值了。
