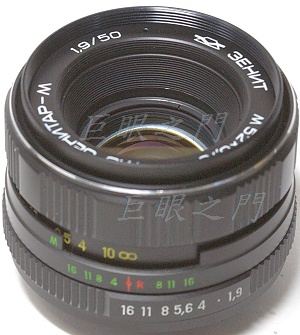

這隻是俄國鏡,原來是 M42 接環,鏡主要改為 Nikon F 接環。

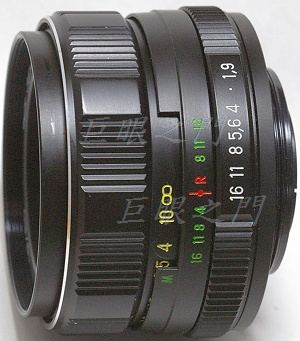

側面的外觀,這隻鏡的無限遠其實是可以過頭一點點的,也就是說無限遠記號還可以再轉過頭一些,圖中是對正了拍的。
鏡片結構 4 群 6 片。

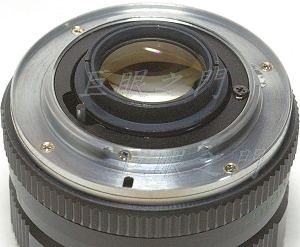

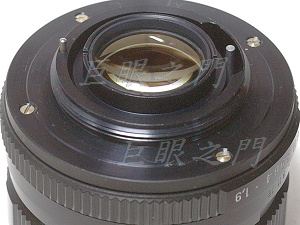

尾巴的外觀。

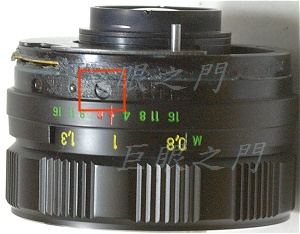

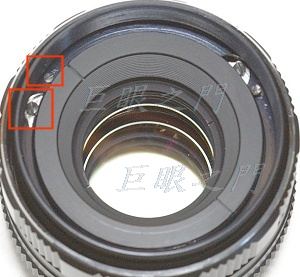

銘環拆除可以看到裡面的螺絲,上方紅框中是鎖住濾鏡環的,下方紅框中的螺絲是固定鏡組的,都不是調整無限遠的。

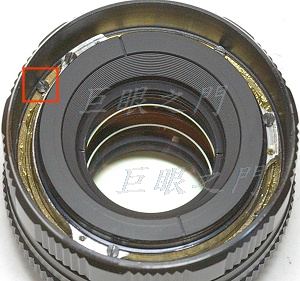

濾鏡環拆除,這才是無限遠的調整螺絲。

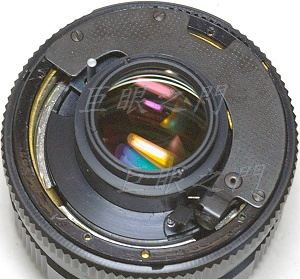

尾巴接環拆掉後,可以看到裡面的光圈機構。

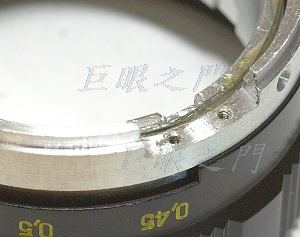

圖中右下角處的位置稍微高起來,所以裝接環時要注意接環對應的位置要磨薄。

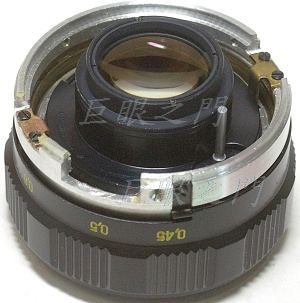

半圓形的金屬片要拆的話,先把鏡頭調整在最近對焦,然後卡住連桿的機構才能脫出來。

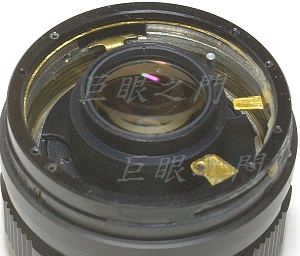

裝回時要注意,裡面有個弧形的金屬片要由圖中右下方的銅片下方穿過,而又要由圖中右上方的銅片上方穿過。
這是光圈機構。
近拍。
另一個角度。

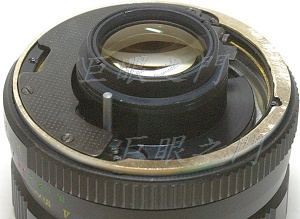

研究了一下,調到極限還是差一點對不到無限遠,尾巴拆開看看吧。紅框中的螺絲拆開可以把尾巴整個取下。圖中光圈環已經拆下。
研究了一下,其實是複螺紋內環頂住對焦定位器,如果可以在定位器附近稍微磨一個小缺口,那複螺紋內環就可以再向後移動一些。
這個位置不能磨,怕有碎屑進入複螺紋,那就花時間了,要整個拆開洗淨。於是想到一個方法,用大型美工刀來切削,把頂住定位器的部份稍微削掉一點點,因為削的碎屑比較大,容易清理。
因為尾巴有一半有金屬片,另外一半沒有,於是用一個廢銅料作成這個形狀卡在尾巴上。這個材料其實是由 Nikon 的轉接環上切下來的,本來的插刀部份切下來用掉了,這是剩下的部份。但是原來尾巴上的金屬片是 0.7 mm 厚度,這個零件圖中右方要墊在尾巴的厚度也要磨成一樣的厚度,要用游標尺量到讀數一樣。
墊在尾巴上,這樣才能頂住光圈環不要向後移動。
把接環裝上。原來有縮光圈頂針處要鎖個螺絲將裡面的零件頂住,以保持在縮光圈狀態。

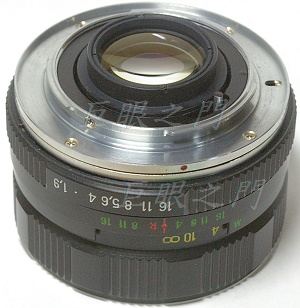

整體外觀。
