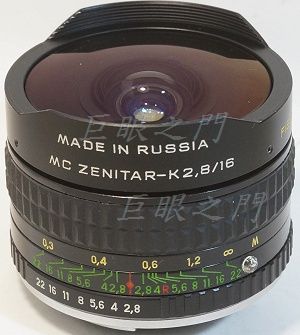

這國魚眼,在俄國鏡中算是組裝很不錯的了。

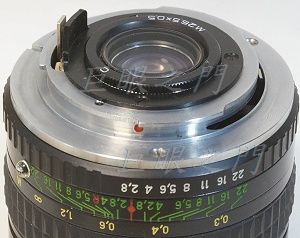

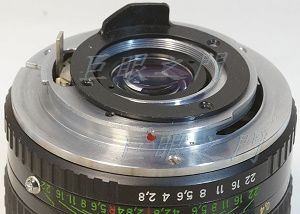

原來是 Pentax K 接環,後面原來有 26.5 口徑的後置濾鏡。
光學結構 7 群 11 片,但最後一片是後置濾鏡,是平面的,可以去除,但是去除後焦點會前移,不過改鏡無所謂,根據新的焦點位置調整無限遠就好。
後置濾鏡取下這一片黑色的部份才能拆解,不過這個部份其實無須拆解,改鏡的話只要把整個接環取下就好。

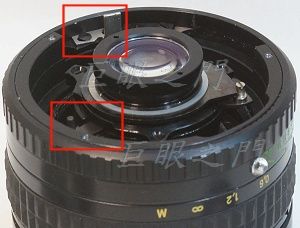

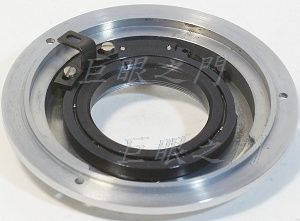

取下的接環內。
上方紅框中的凸起,是用於 Pentax K 接環用的光圈耦合桿,改鏡就要拆除。
下方紅框中的是壓光圈機構要反時針拉著才能縮光圈。

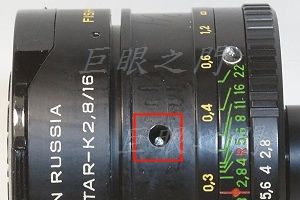

此鏡的無限遠調整機構躲在這裡,要把對焦環花紋橡皮剝開,螺絲在孔洞中。

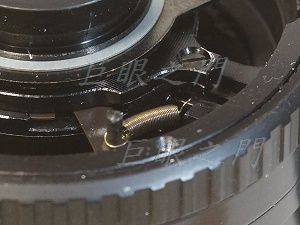

用個彈簧把縮光圈拉住,右方勾在一個叉狀結構上,上面零件擋住,看不到。

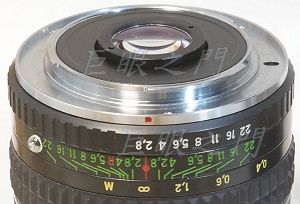

新的接環鎖上,內側再做個鋁環黏起來,否則門戶大開容易進塵。
原來的後置濾鏡如果要裝回的話就要另外做螺紋的零件來裝,但是鏡主說用不到,於是就捨棄吧。其實此鏡要裝濾鏡很可能會打鏡,由凸起的程度算應該會打鏡,但是濾鏡直徑不大,也許可以避過,不過反正鏡主說不用那就簡單改吧。
後來鏡主說比對一下,把濾鏡靠在上面,對在無限遠其實不會打鏡。其實猜想應該不會打鏡,因為這種副廠鏡是可以配合各加接環的,如果打鏡就會有問題,但因為鏡主說簡單改就沒去做裝濾鏡的機構。其實在數位時代濾鏡不太需要,後製就已經玩不完了。

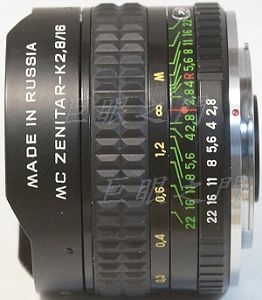

側面。
這樣改起來沒有破壞原有的零件,只是拆掉一些而已。副廠鏡改起來一般比較可以做非破壞性,因為原來就考慮可能裝不同的接環。
