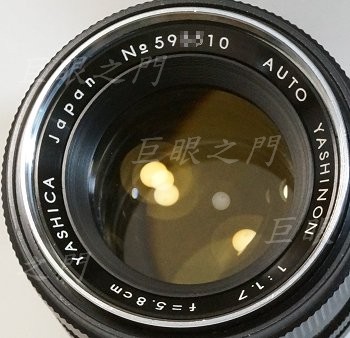

老鏡,這種接環的相機不太常見,據說這隻是 Zunow 廠做的,也有人說是 Mamiya 廠代工的。

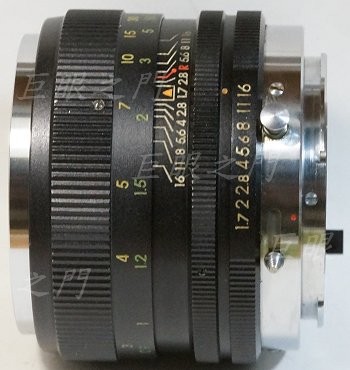

側面。一堆按鈕,用來縮光圈景深預觀等等的。拿到時,對焦環是卡死的,卡的非常死。

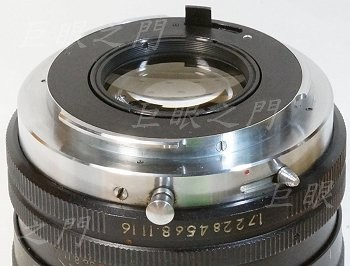

尾巴。
拆下來的尾巴。

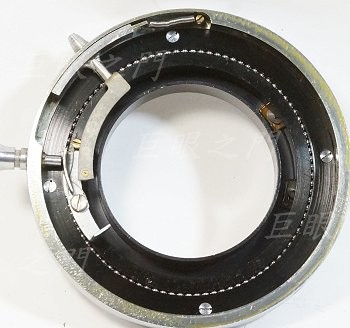

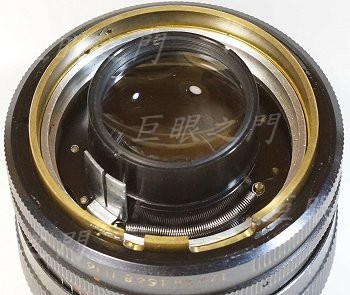

尾巴拆掉後的內部。有彈簧拉著縮光圈機構,不過有點遲滯。

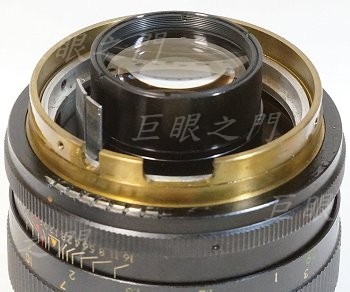

光圈環可以由後方直接取出。

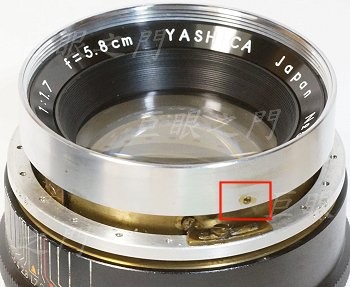

光圈環上的止付螺絲鬆開就可以將光圈環取下,這裡有個小止付螺絲,鬆開後可以將銘環以及濾鏡環轉下來。

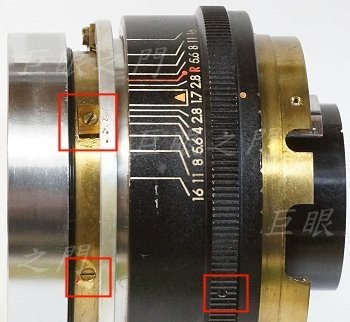

右下方止付螺絲是固定景深環的,左上方是控制無限遠位置的機構,左下方螺絲是固定鏡組的。

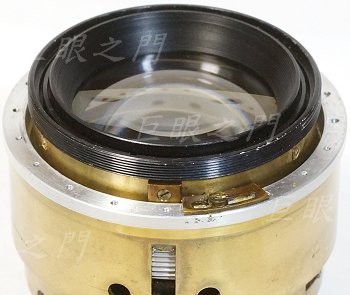

濾鏡環以及景深環都取下,可以看到無限遠調整機構。

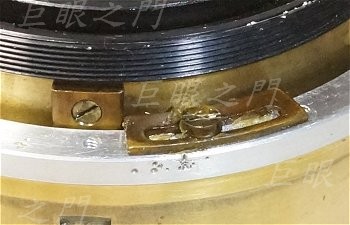

兩者頂住時就是無限遠的位置,可以調整。

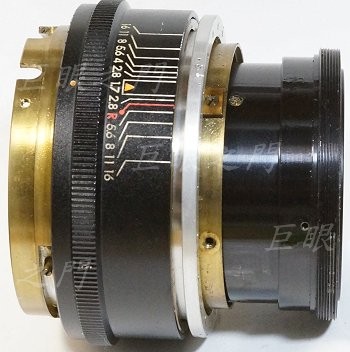

固定鏡組的螺絲拆掉後,可以將鏡組由前方整個取出。

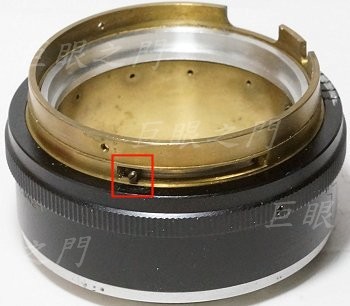

這裡有光圈連動螺絲,要拆下。

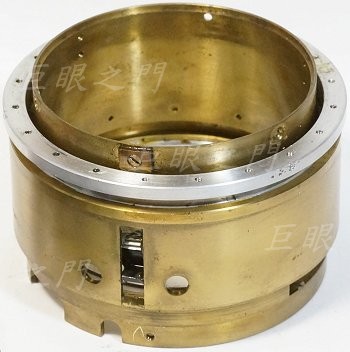

外殼以及鏡組都移除,目前對焦仍然轉不動。

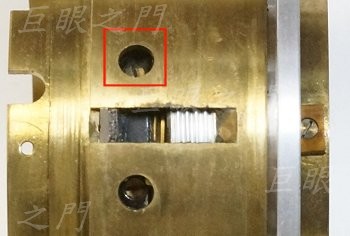

這裡有固定對焦定位器的螺絲,現在還無法拆,因為都不會動。由縫隙中滴了很多去漬油,終於將原來乾涸的油漬溶開,溶開後就可以分解清理了。這個螺絲裝回時還不好裝,因為躲在裡面,最後換了十字頭鐵螺絲,就可以用磁性起子裝,比較容一些。

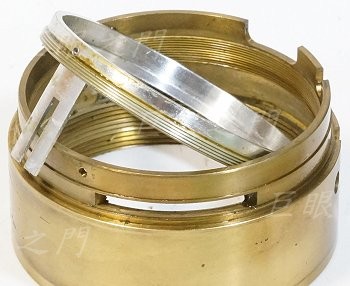

光圈控制環有螺紋,用螺紋轉出來。

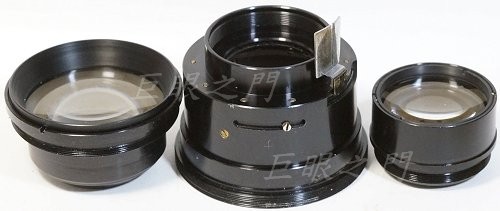

鏡組,前後都拆除,用去漬油洗光圈機構,洗完後遲滯現象也消失了。

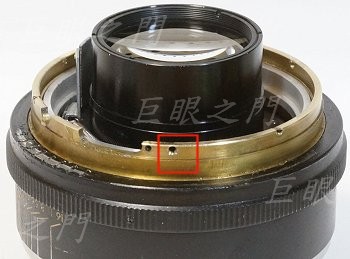

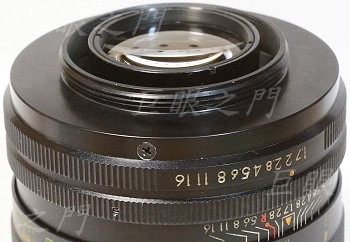

都裝回去,尾巴的銅環部份車短了約 1.7 mm ,後面要鎖 M42 接環,結果鎖螺絲的孔洞已經很接近邊緣了,改的有點險。
為何要打的那麼邊緣,因為這個螺絲的頭有點大,螺絲孔打的再下面的話,螺絲頭會頂到光圈環。

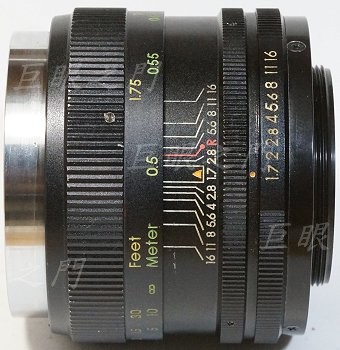

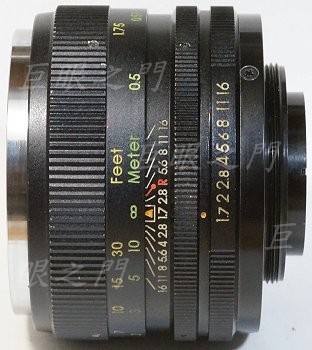

完成圖,側面。尾巴有點凸出。
最近對焦位置,此鏡是整個對焦環前移的。此鏡為雙複螺紋,所以對焦稍微緊些。
