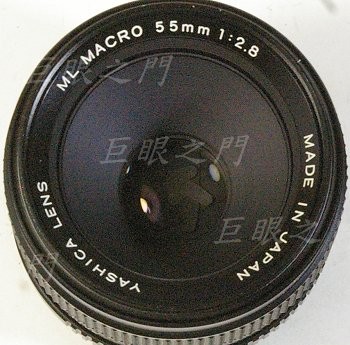

老微距鏡。
光學結構 4 群 6 片。

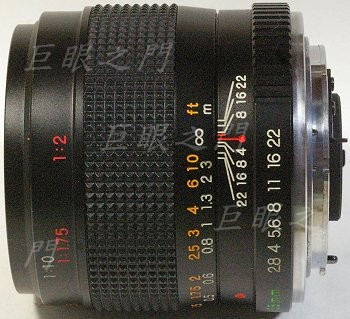

側面。

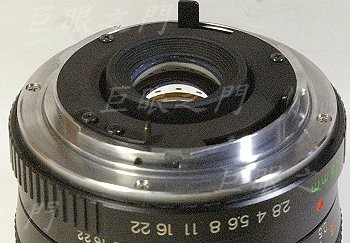

尾巴。
接環拆下來,裡面的連桿,這是開光圈用的壓桿。這個尾巴好難拆,竟然四隻螺絲全部拆不開,都花掉;要用鑽頭鑽掉還鑽不動,原來是很硬的鋼螺絲,只好都用鑽石磨棒磨掉。

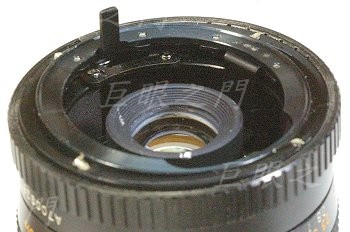

凸出的桿子是光圈環與機身連動的桿子。
光圈連動桿底下有環,更下方還有連桿,微距鏡的連桿都很長。

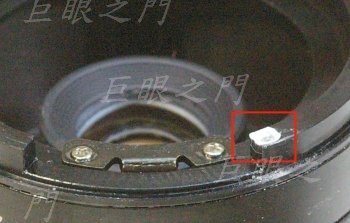

四隻磨掉的螺絲痕跡,本來要整個鑽掉,但鑽不動。
只剩下一點點,無法用鉗子夾著轉,只好磨平,另外再重新鑽螺絲孔。

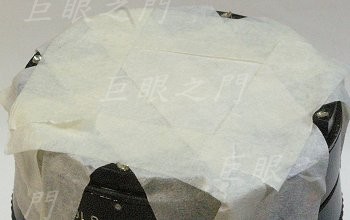

磨的時候要把開口都用遮蔽膠帶封起來,否則碎屑進去很不好清理。
螺絲頭已經磨平。

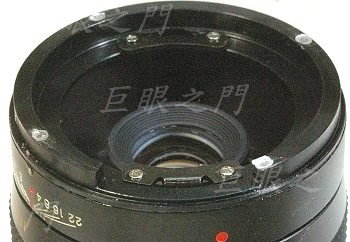

四隻螺絲都磨平了。

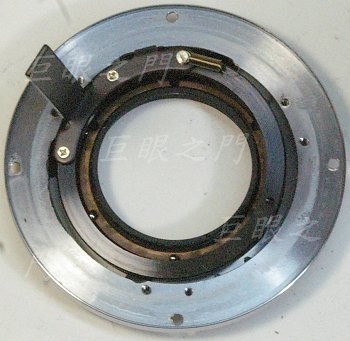

裡面的連桿是用鋼珠軸承固定的,先將鎖環轉下來,有膠要先滴酒精。裡面也有銅片將六個鋼珠固定位置。圖中可以看出,通往鏡身內部以及與機身內部連動的零件竟然是連在一起的,但是 PK 接環鏡頭中,這兩個連桿的相對位置是不同的,所以其中一個要重新做才行。

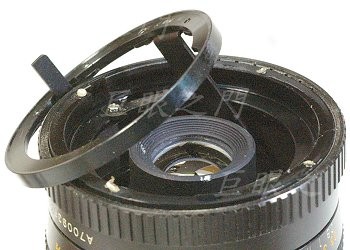

連桿環取下,座子也可以由背面拆下來。

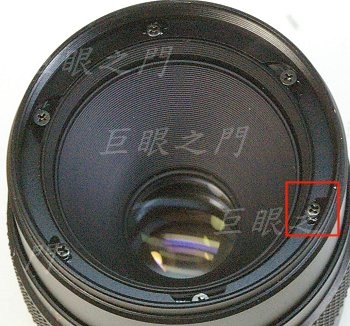

銘環轉開,前面這裡的螺絲是鎖住濾鏡環的,另外三隻螺絲是鎖住鏡組的,鎖鏡組的不要動。

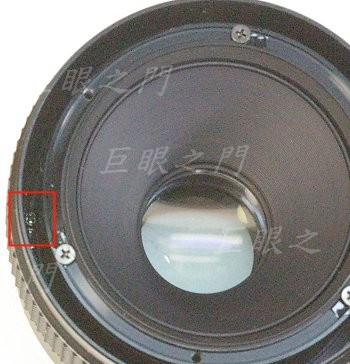

濾鏡環取下,可以看到縫隙裡面的螺絲,這就是調整無限遠用的,但要用很細的起子才能進的去。

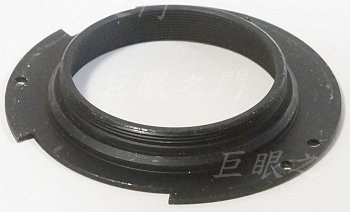

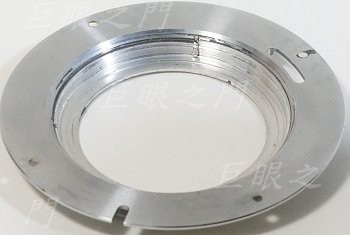

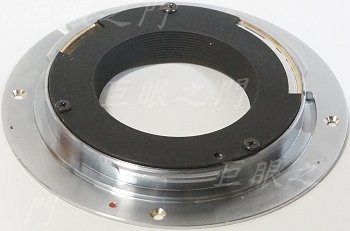

在 PK 接環內車了個有螺紋的鋁環,黏進去,適當的位置要挖孔,與機身連動的桿子要由此伸出。

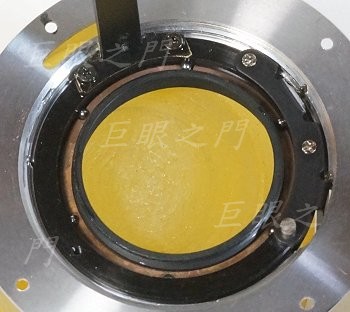

內面。
這個圓環是壓光圈桿連動的核心零件。
先鎖在 PK 接環上。

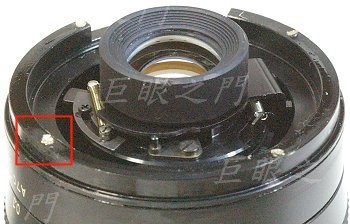

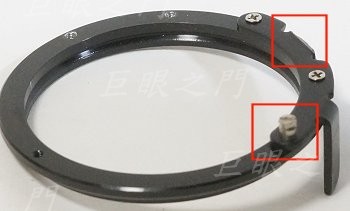

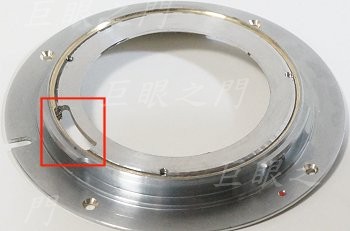

下方紅框中原來有彈簧,但是整體考量後,裡面沒有拉彈簧的位置,而且似乎不用也沒關係。上方紅框中的連桿竟然稍微碰一下斷掉,不過這個桿子本來就要重新做,並沒有什麼影響。
長桿基部鎖上一個銅片零件。

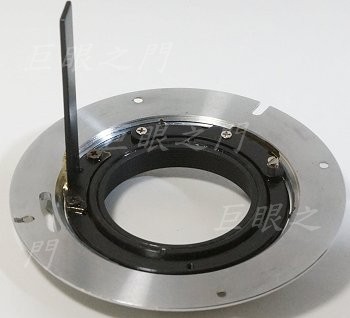

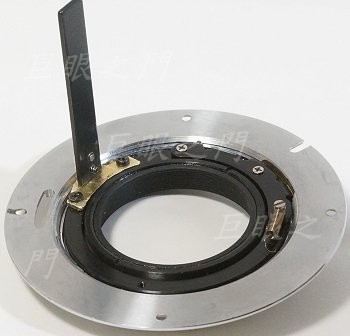

鎖在適當的位置,這個位置還不太好抓。

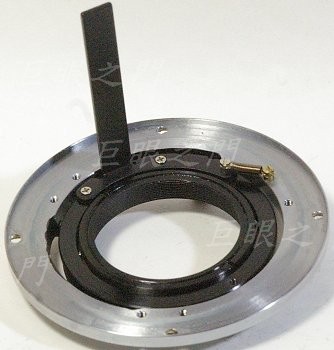

把銅片塗黑,整個環重新歸位。
這是塗黑之前拍的。

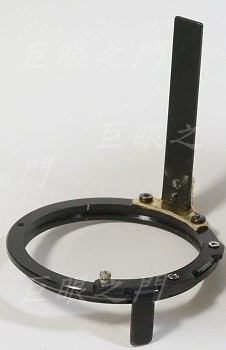

塗黑後的全貌。

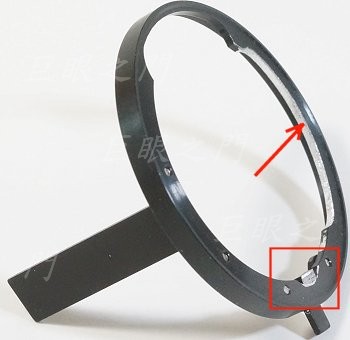

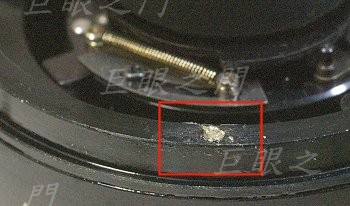

光圈環連動桿子是一個環,箭頭指的這一區要銑掉一些,因為壓光圈桿的位置變了,而且鎖了銅片,厚度改變,會頂到這一區。紅框的位置是原來的機身側連動桿,要磨平。

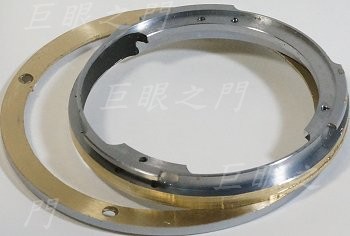

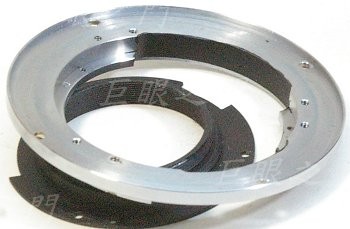

因為新的 PK 接環只有 0.8 mm 厚度,原來的接環有 1.5 mm 厚度,而且需要一個環壓住光圈環,於是把原來的接環週邊車到 0.7 mm 厚度,再銑下來。

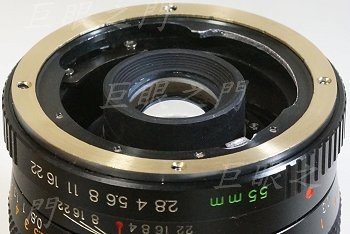

銅環還是裝回原來位置。

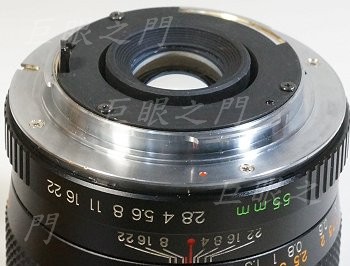

後面再裝上 PK 接環,這樣無限遠就無須調整。

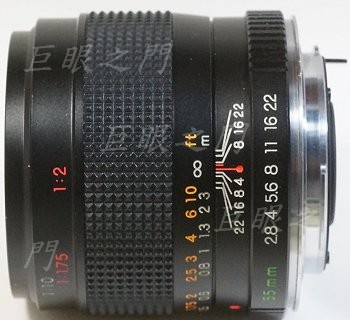

側面全貌。
