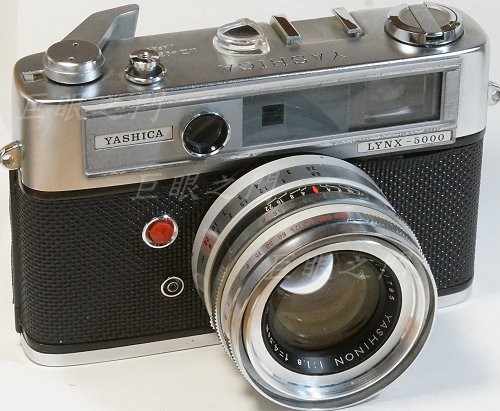

老相機要殺頭。

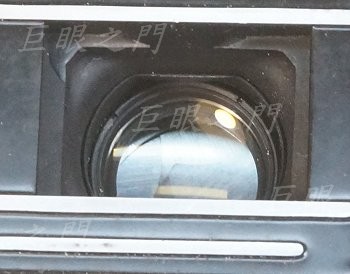

底片室內可以把後鏡組拆下。

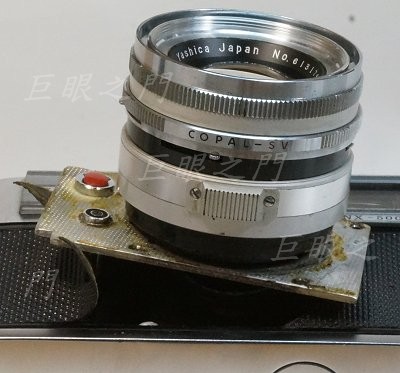

鏡主說要用原來的對焦系統改 Sony E 接環,所以還是要把整組拆下來。還是一樣,把蒙皮掀開,底下有螺絲,螺絲拆下,整個鏡組就可以取出。

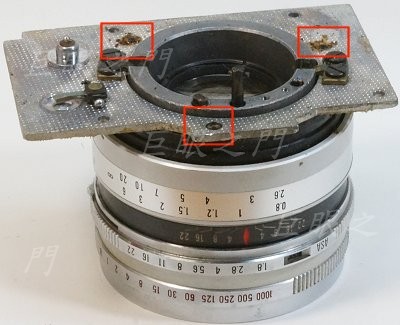

這三隻螺絲取下,就可以把鎖著定位器的鐵板取下。
鏡組部分。

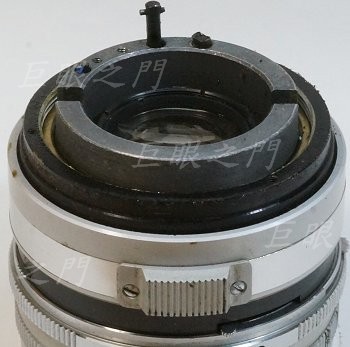

對焦環上的對焦把手上面有兩隻螺絲,螺絲拆掉後,可以將對焦環上的表尺金屬片拆下。
後鏡組拆下,但是裡面還有鎖環,滴了酒精泡了一下終於拆開鎖環。

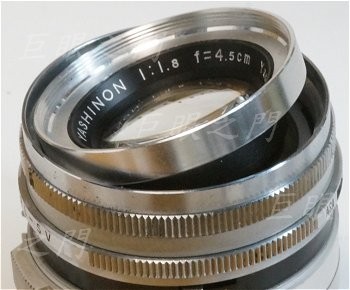

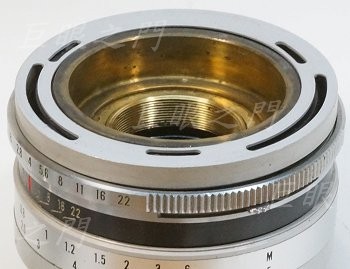

前鏡組可以直接轉出來。

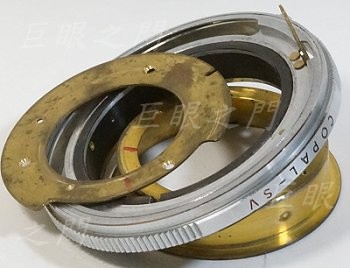

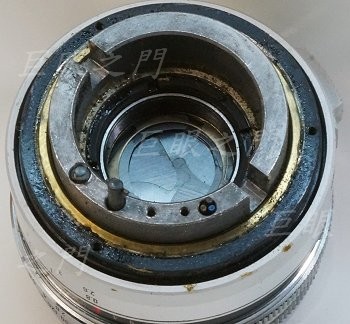

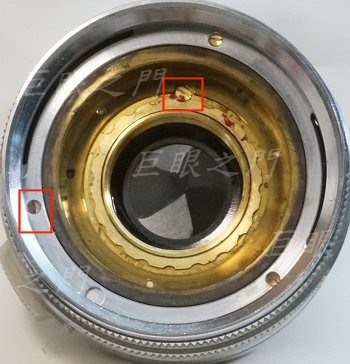

裡面有三隻螺絲鎖住快門環。裡面還有荷葉狀的鎖環鎖住銅環。
快門環取下。

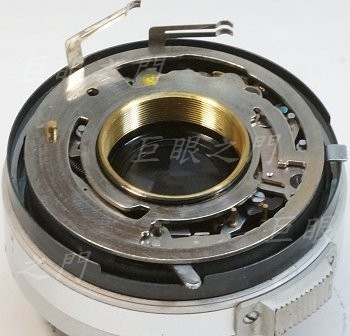

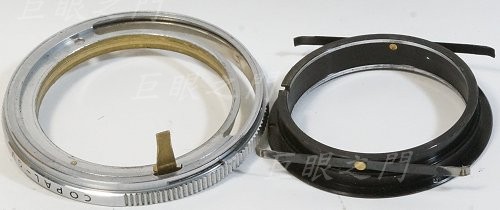

底下的光圈環機構可以再拆。
不過最好不要拆,裡面有彈簧片,以便增加摩擦力。彈簧不太好裝,也不太難裝。
底下的機構,凸出的似乎是與電子感應有關,都沒用。

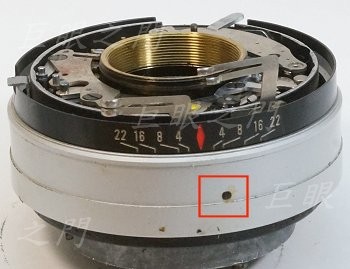

這是無限遠調整裝置。

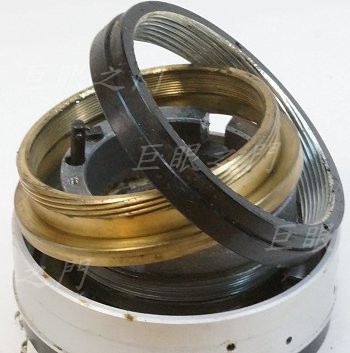

尾巴複螺紋機構可以拆開。

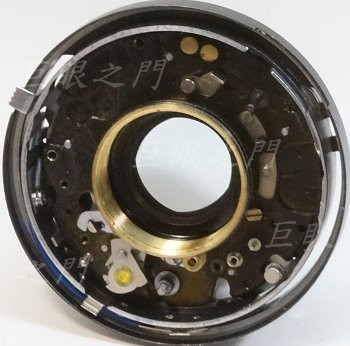

這裡周邊有四隻螺絲,螺絲拆開可以將鏡座部分再分解,分解了才能將快門葉片拆除。
裡面零間都拆了。

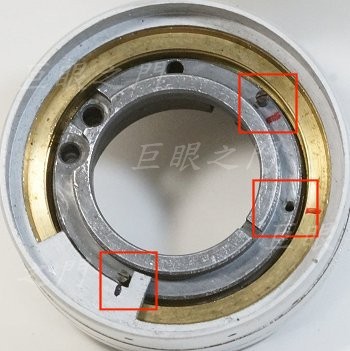

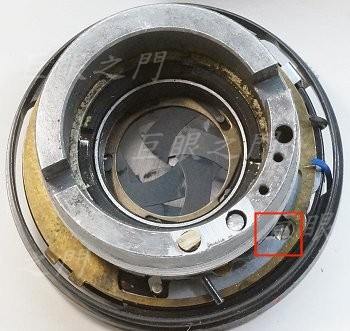

改造一下對焦部分,下方是無限遠時對焦環的位置,對焦到近處會轉到中間紅框處。把原來的柱狀螺絲移到上方紅框處,這樣可以對到很近了,前後可以達到 5 mm 的移動量,可以對到 45 公分。這個位置要比對對焦定位器,以定位器不能脫出來為準。
但是對焦到更近,原來的對焦環不夠長,會露出複螺紋,所以後面要加長一些,加長了約 2.7 mm。

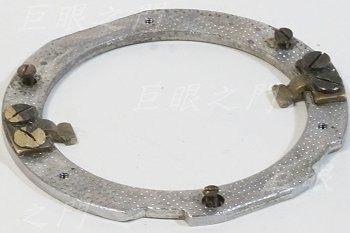

原來的方形鐵板,修成圓形。
後鏡組後面的金屬部分塗黑,原來有孔洞的也用 AB 膠補起來。

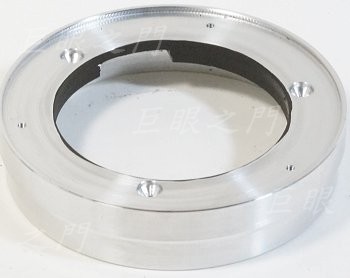

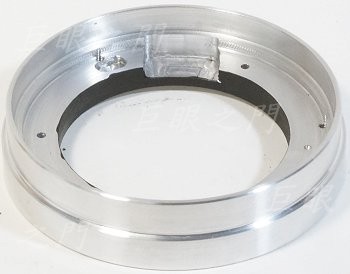

做了鋁環,要鎖在原來的鐵板座子與 Sony E 接環之間。銑掉處是要避過定位器的凸出部分。
這一面要鎖 E 接環。

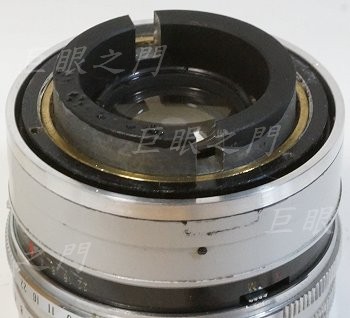

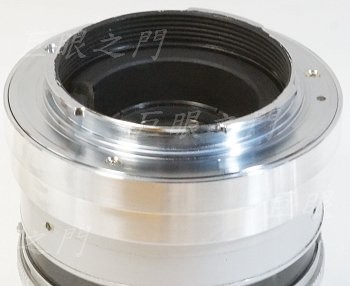

都鎖起來。當然中間要經過一些測試,否則尺寸也無法剛好。

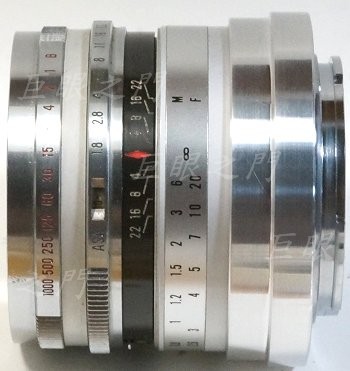

把無限遠調好,對焦表尺金屬片鎖回,完工。
