鏡主要殺這台機的鏡頭來改，這種非熱門鏡頭當然也找不到光學結構，但判斷大概是雙高斯結構。
蒙皮打開，四隻螺絲要拆掉。頂蓋也要拆鬆才能把鏡組取出。
鏡組，紅框中是對焦定位器，要拆掉。
拆除尾巴，麻煩了，後鏡組可以拆下沒問題，但是尾巴上的鎖環鬆不開，所以對焦系統也拆不掉，原來的對焦系統也無法使用，太長了，必須要拆掉。
滴酒精，滴機油都沒有用，銹死了，很奇怪，Yashica 這一系列的相機這裡都很容易銹死。沒辦法，只好用銑刀把原來的鎖環銑掉，可是這樣就沒有鎖環了，再說吧拆不掉也沒辦法做什麼。
終於拆下了，原來的螺紋都磨掉了一些，還好磨掉的不多。
這裡四周的螺絲拆掉，銅環就可以取下。銅環還要用到，是控制光圈用的。
這隻螺絲拆下，鋁環可以取下。
鋁環拆下。
此時如將黑色的尾巴外殼上的周邊螺絲拆下，就可以把後面一節弄鬆，快門葉片就可以由縫隙中取出，不過因為一開始拆不開，用力扳的結果不慎造成裡面的光圈連桿鬆脫，所以必須拆開修復。
前鏡組轉開，裡面就可以看到周邊有三隻螺絲，拆開後就可以把前面的快門調整環取下，過程忘了拍。
紅框中的螺絲轉個角度，中間的有波浪狀邊緣的銅環就可以拆出來，上下就可以分家了。
拆開後。
這裡原來有鉚釘釘著一個連桿，連桿已經脫出來，還沒裝回。
分解。
再分解。
裡面打了一隻螺絲把這隻連桿鎖上修復，整個組件也裝回去。
這是尾巴的部份，上方紅框中的零件沒有用，要磨掉。下方的螺絲四周有四隻，都鬆開就可以拆快門葉片。
下方的尾蓋已經拆掉，這上面原來有許多亂七八糟的快門控制零件，既然拆了就都拆掉吧。
另外一面，黑色的金屬板下方有光圈葉片，這種光圈與快門分開的比較好處理。
都弄好了，裝起來。
上方的狀態。
在尾巴上做了一片厚鋁片，圖中已經噴了黑漆。
這個鏡尾原來的鎖環已經破壞掉了，但是這種類似的鏡頭其實裡面的快門核心結構都差不多，鎖環是一樣的，找了個其他鏡頭拆下來的鎖環鎖上。
後鏡組也鎖回去。
鎖上接環。

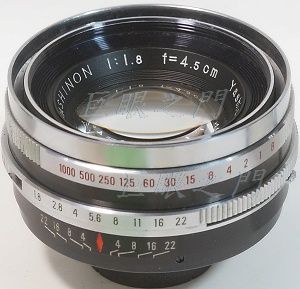

正面。
裝上對焦筒，此鏡適用於最短 18.1 mm 的對焦筒。
