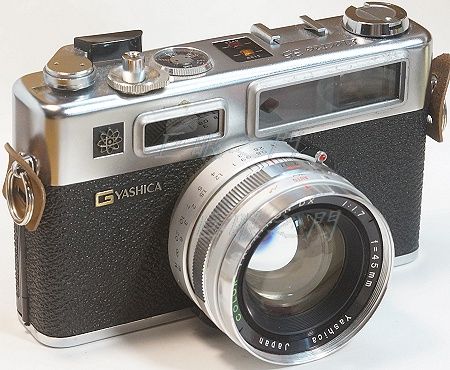

這台老相機要殺機取鏡。

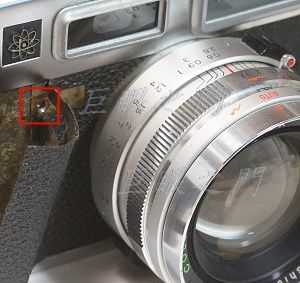

面皮掀開可以找到螺絲，四周共有四隻。
光學結構 4 群 6 片，雙高斯結構。

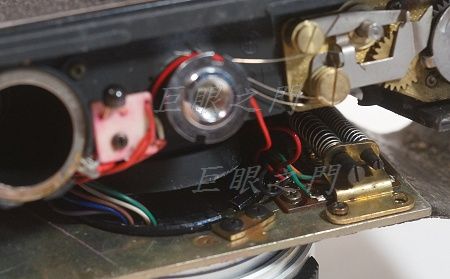

面皮掀開還要把底板拆開，裡面有些零件還連著，反正能拆的螺絲就拆掉，用點巧勁，用點暴力就可以把鏡組以及面板拆下來。

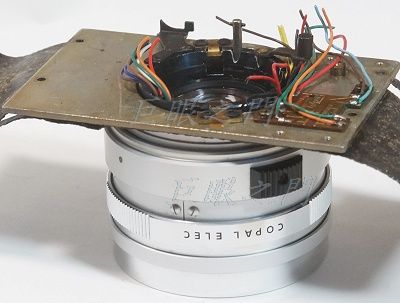

拆下的部份。

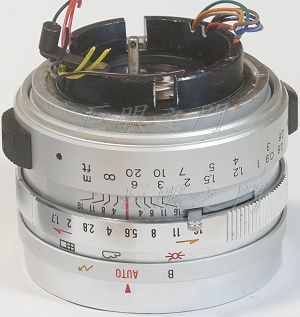

這隻與 45 mm 1.4 那隻結構很像，改法也差不多，或者說，用一樣的改法就可以了。把鏡板上的螺絲以及對焦定位器拆開，這就是鏡組。
要處理快門葉片，前面的銘環拆掉，裡面可以看到鏡組的卡環。
前鏡組拆下，裡面有螺絲，要拆掉。

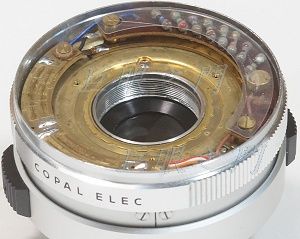

這些電阻之類的沒有用，都拆掉。

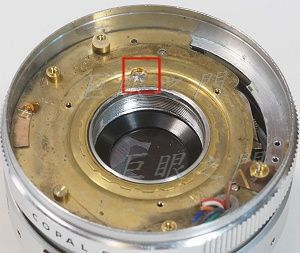

這隻螺絲轉個角度，中間有荷葉邊的環就可以拆下，這類的鏡頭都差不多。

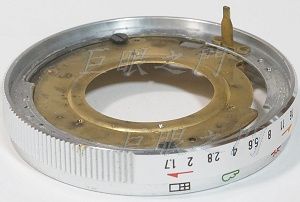

前面的光圈環取下，凸出的部份是與裡面光圈機構連動的。
上圖中的凸出物就是卡在這個零件中。

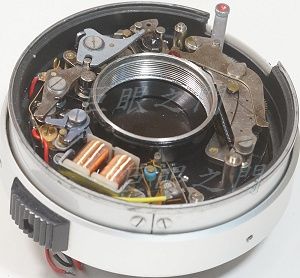

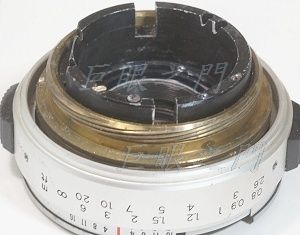

銅環拆掉，裡面的東西都要拆掉。

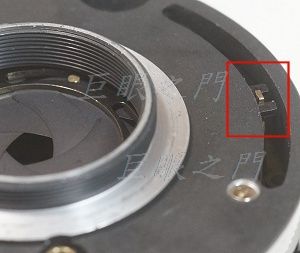

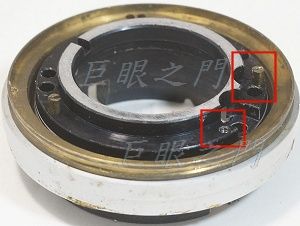

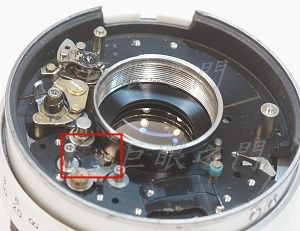

繼續拆，拆掉這樣就好，有些不好拆的可以不用拆，紅框中有桿子撥動後固定快門就保持常開了，圖小了些看不清楚，有東西自己研究一下就知道了。
尾巴，後鏡組拆開後裡面有卡環，好緊，又是酒精，又是機油的，費了九牛二虎之力終於轉開。
外面的複螺紋外環可以直接轉下來。

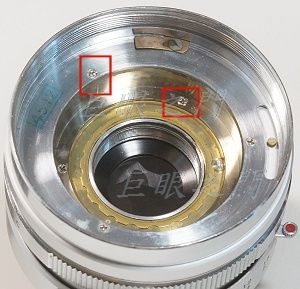

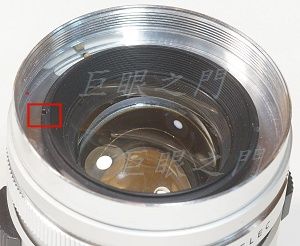

原來只能對焦到 0.8 m，這裡改造一下，有個柱狀螺絲本來在左方紅框處，一到右方紅框處，這樣可以對焦到 0.5 m，改善不少，但是不能再近，因為此鏡複螺紋太短，再近的話複螺紋可能脫出來。
這個鏡的對焦環上有三隻固定螺絲，但是原來鎖太緊又有膠，很難拆，其中一隻崩掉了拆不下來，只鬆開兩隻也能取下了，所以那隻崩掉的就不處理了，不然要把螺絲鑽掉，可能會鑽歪，又會導致外觀不好看，算了。

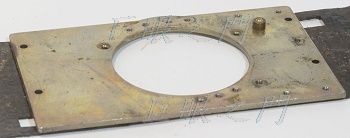

原來的面板。
把面板車成圓形，鎖回去，再把原來的對焦定位器也鎖回去，忘了拍照。

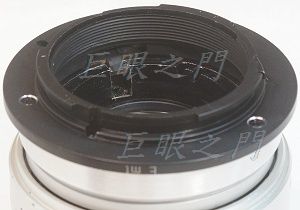

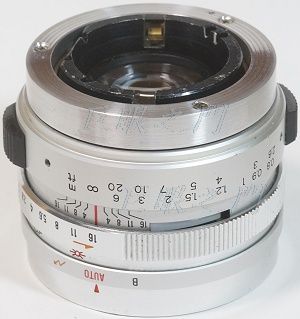

再車個鋁環扣上去鎖住。

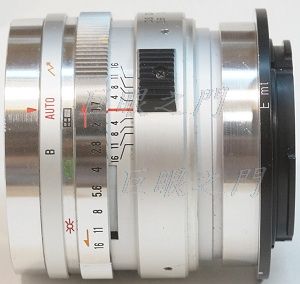

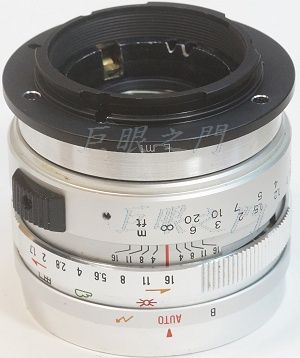

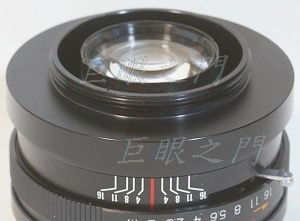

鎖上接環就差不多了，這是無限遠的狀態。

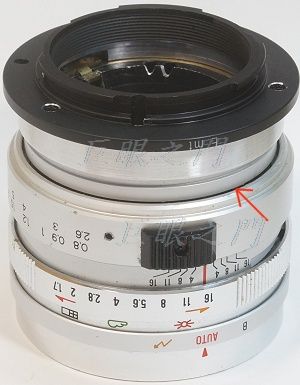

這是對焦近處的狀態，箭頭處縫隙稍微大了點，本來想車個環黏在對焦環外面，但是那樣以後要維修時不好拆，所以就這樣吧，注意一點，灰塵應該也沒那麼容易進去。
但裡面的零件還有反光的問題，還要塗黑。
塗黑之後。

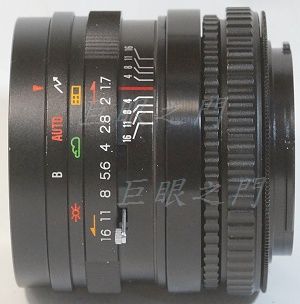

完工。
這是用對焦筒改的，這樣比較簡單，後面先鎖一片厚鋁板，鎖上 M42 接環。
裝上對焦筒就可以了，對焦筒用 12-17 mm 長度的，但用 17-31 mm 長度的可能也可以，不過這種鏡頭拍太近效果其實不好。
