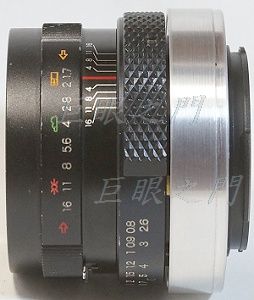

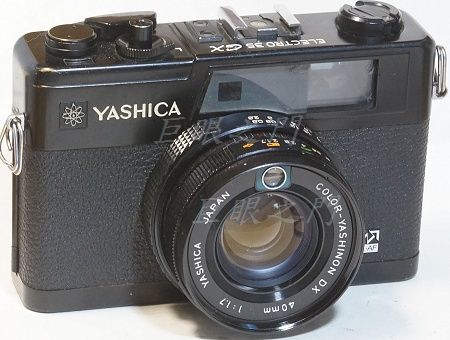

這一系列改過很多隻了,但是這隻第一次改。

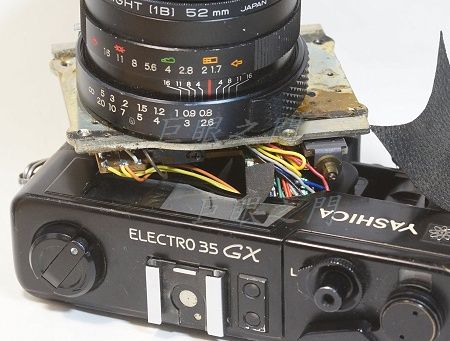

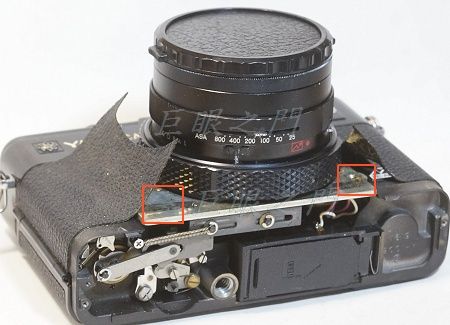

拆法一樣,底蓋取下,四隻螺絲取下,大致上就可以將鏡頭板整個拆下。
這隻光學結構應該也是雙高斯,但是沒查到詳細圖面資料。

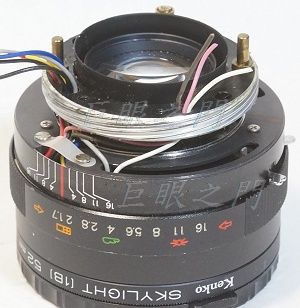

連著電線,剪掉就好。

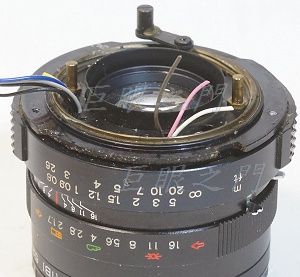

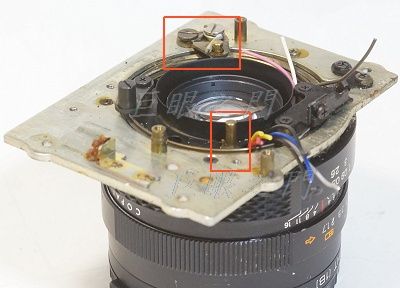

背面,有些零件已經拆掉了,要用到的零件只有紅框中的對焦定位器,有兩個,圖中其中一個已經拆除。

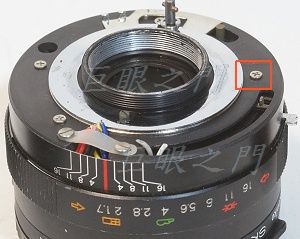

固定鏡頭板的螺絲拆下後的外觀。

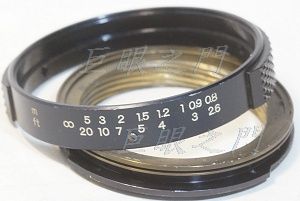

對焦環可以轉下來。
後鏡組轉下來之後裡面有鎖環,鎖環轉開就可以把複螺紋內環也拆下。
複螺紋內環拆下。銀色的墊環不需要,要拆掉。紅框中的四隻螺絲拆開就可以把底蓋取下。
底蓋取下,裡面有快門葉片,取下就好。
對焦環還可以拆。

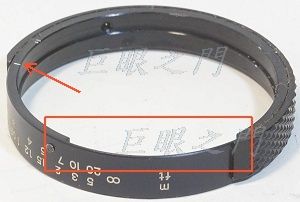

這隻對焦機構與其他的不同,紅框中的缺口是限制對焦環轉動角度的,要把缺口銑大,銑到箭頭指示的位置,這樣可以改善最近對焦距離,這樣最近可以對焦到 40 cm,夠近了吧。

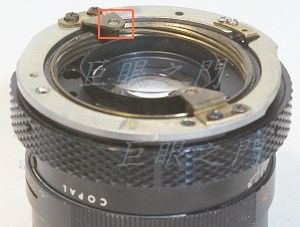

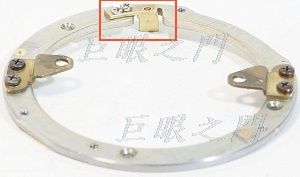

把原來的鏡板車成圓的,要注意不能影響裝定位器。紅框中原來有個金屬片,那就是在對焦環上的缺口運作的機構,可以限制對焦環轉動角度,原來的金屬片固定螺絲太靠近外緣,車圓之後沒地方鎖,所以重新做了個銅片鎖上。
鏡組裝起來。
鏡板裝起來,將銅片、兩個定位器等等調整好角度,使無限遠記號剛好對準。

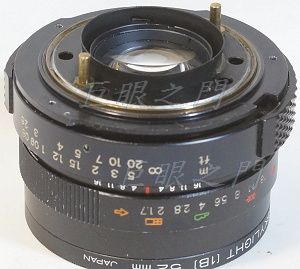

這是最近對焦位置,要注意,不能使定位器與裡面的銅柱脫開,對到更近就會脫開了,所以對焦環上缺口挖大時要算好位置。

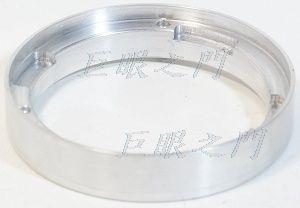

做了鋁環要鎖在鏡板與接環之間,銑掉處是要避過定位器等等的零件。

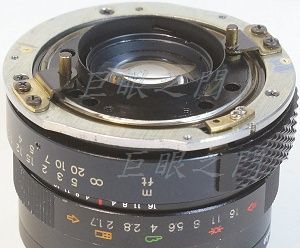

鎖上鋁環,裡面定位器看得到的位置用簽字筆塗黑。

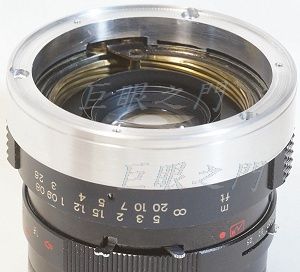

鎖上接環,這是對焦無限遠處。

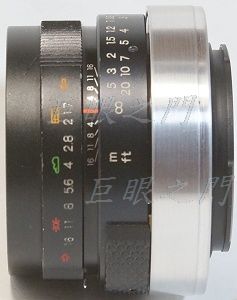

這是對焦最近處。
