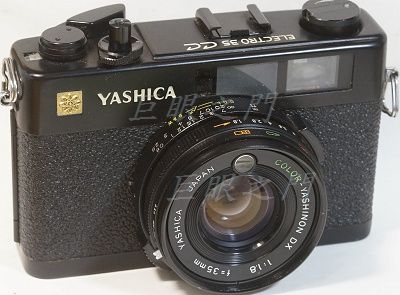

當年 Yashica 曾經製造了一系列的電子控制相機,在當時也算是滿先進的設計,不過印象中好像故障率較高,而且電子的相機壞來好像修起來又貴,是否實用見仁見智。
以前貼過一則同樣的鏡頭改鏡的經過,但那次由前面拆,這次由後面拆,而且上次拿到時就只有鏡頭沒有機身。
此鏡光學結構不明,如有哪位知道的請告訴我吧。

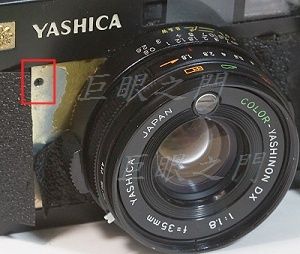

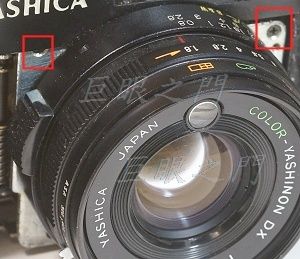

取鏡頭要由這裡拆,蒙皮拆掉裡面有螺絲,要拆下。
裡面還有一層螺絲也要拆下。

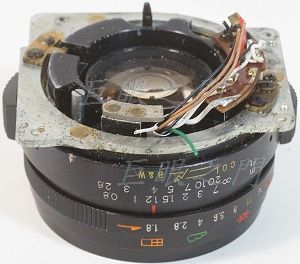

鏡頭取下,電線要剪掉。

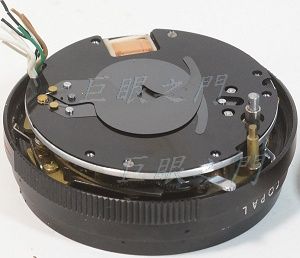

後面的底板拆掉。

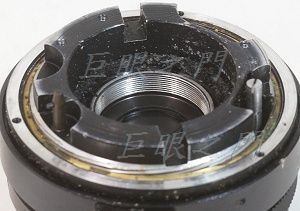

後鏡組拆掉,裡面有鎖環,這一系列的鎖環都難拆,要滴酒精進去過一下再拆。
鎖環取下整個就可以取出了。
尾蓋上的四隻螺絲取下就可以把尾蓋整個取下,這兩片是光圈葉片,葉片上有彈簧,很容易彈掉,不過彈掉了也沒關係,改鏡之後其實用不到。

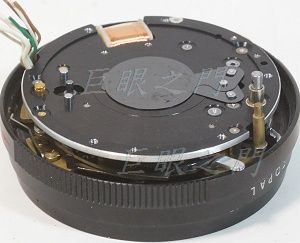

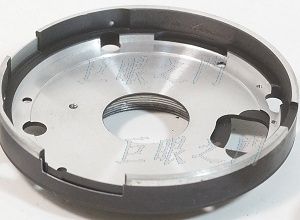

尾蓋內部,沒什麼零件連著。

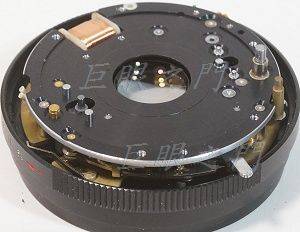

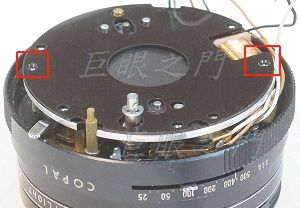

這兩隻螺絲拆掉就可以把蓋板拆掉。

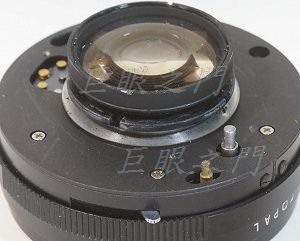

蓋板拆掉就可以看到快門葉片,取下就好。

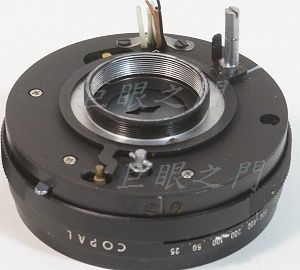

快門取下,沒用的電線都剪掉。
裝回去。研究了一下此鏡法蘭距,只能配合 12.5 mm 的對焦筒。
如果要保留原來的對焦系統,那只能直接改給 Sony E 接環使用,原來最近對焦距離 0.8 m 實在太遠了點,不過可以改造,改造後大約可以對焦到 40 cm 左右。

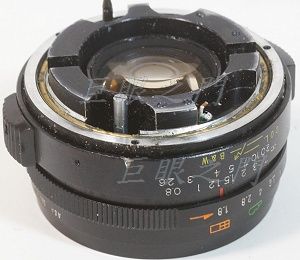

這兩隻凸出物要磨掉,又重新拆開磨。
有些零件會露出來,做了一片擋板。

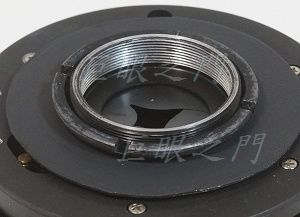

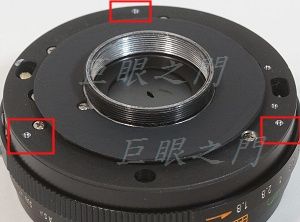

周邊打三個螺絲孔。

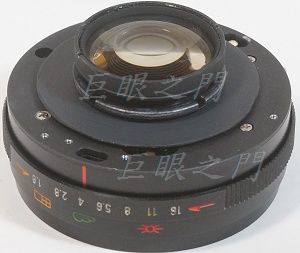

鎖上鎖環。
後鏡組裝回。
裝上 M42 接環。

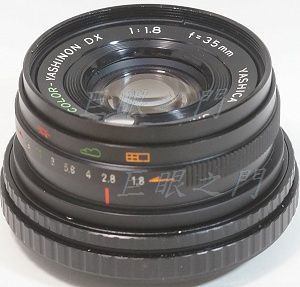

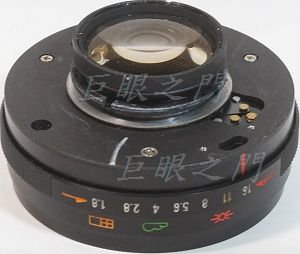

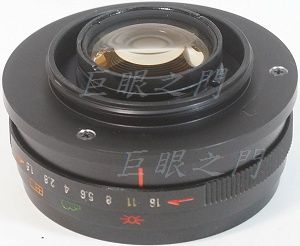

裝上對焦筒,完工。
