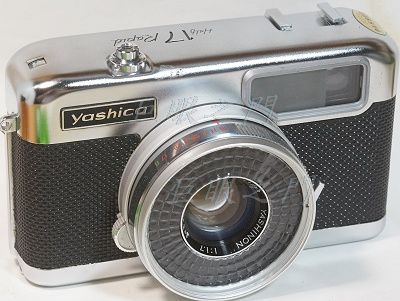

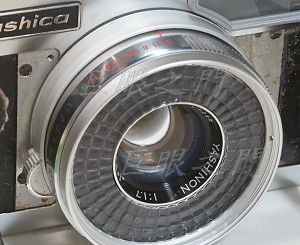

這台是半格機,差不多就是 APSC 的尺寸,改給 APSC 的數位機應該剛好。
蒙皮掀開,裡面有四隻螺絲,都要拆掉,但鏡頭還是拿不下來。
這裡面有個鎖環,拆鬆之後,前面的鏡組會鬆動,可以還是拿不下來,結果要頂蓋與底蓋都要拆開才行。
鏡組取下,紅框中是對焦定位器。
研究了一下,此鏡無法配合任何對焦筒上 Sony E 接環,所以要用原來的對焦系統來改。

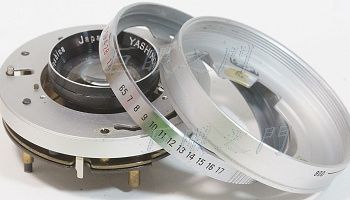

鏡組的鎖環拆下,尾巴上原來有兩個環,改鏡沒有用,已經拿掉。

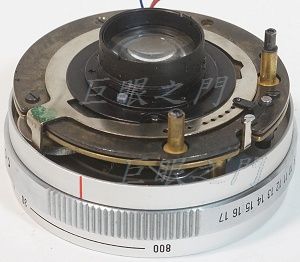

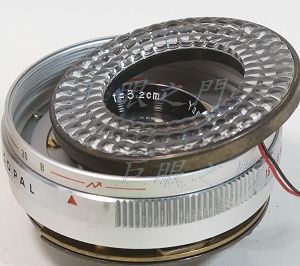

前面的鎖環取下,這個感光器也可以取下。

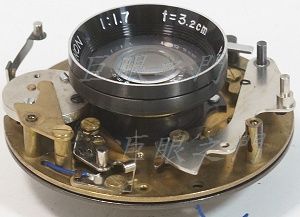

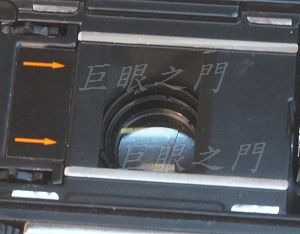

研究了一下,此鏡似乎沒有獨立的光圈葉片,光圈是由快門葉片控制的。

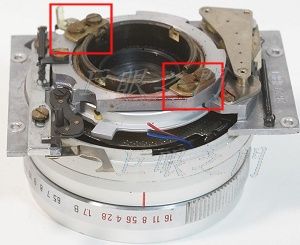

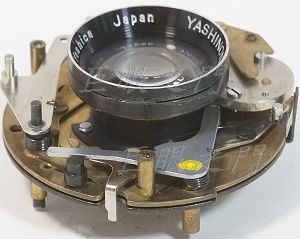

這裡的三隻螺絲要拆開。
繼續拆。

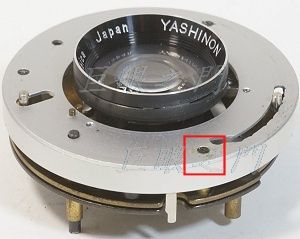

這個螺絲也要拆。

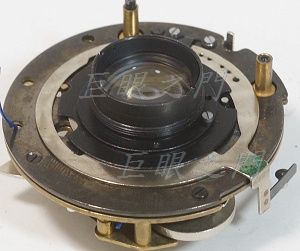

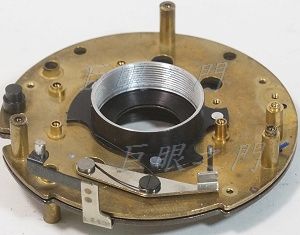

裡面不太複雜。
另一個角度。
尾巴的外觀。

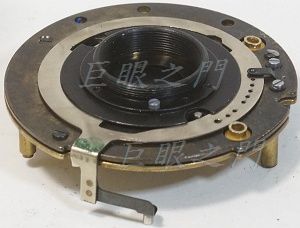

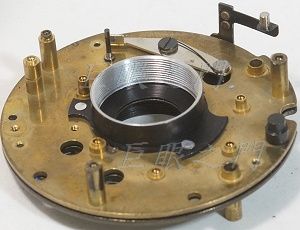

沒用的都拆掉,圖中這個像槓桿的零件要留著,這是光圈控制機構。

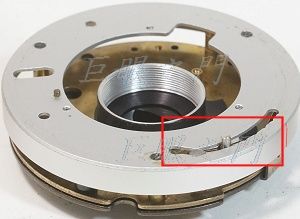

另一個角度,右上方凸出的彈簧片要留著,那是光圈定位的機構。
尾巴的外觀,這是要留下的零件。
裝回去,這個桿子會在凹槽中運行。
方形的尾巴,要磨成圓形。

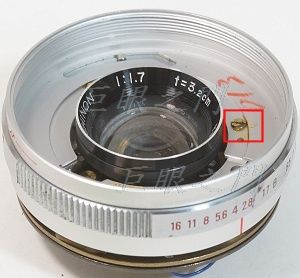

把定位器拆掉就可以把這一截取下,紅框中是固定螺絲也有調整無限遠的功能。

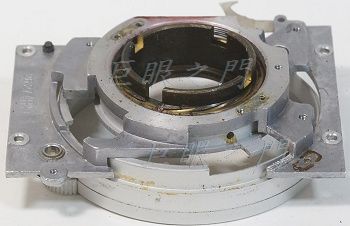

把方形的座子用銑刀與車床修成圓的,但後來發現其實不需要修的這麼小。

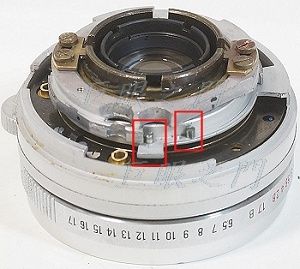

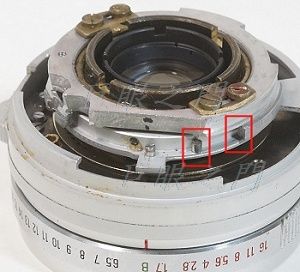

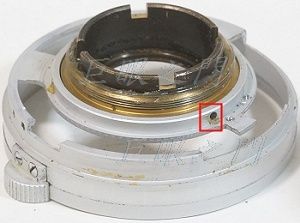

原來凸起的零件其實兼具限制對焦環轉動角度,但一時沒想到,磨掉了,於是重新做這個機構。不過後來發現原來的其實不好用,限制範圍太窄了。兩個紅框中分別鎖了一個小小的柱狀螺絲,向左頂到尾巴座子的邊緣是無限遠的位置,右方會頂到另外一個邊緣,是最近對焦處。
最近對焦時,左方紅框中的螺絲會頂到右方紅框中的邊緣,要調整到對到最近時尾巴的定位器剛好會卡在邊緣,對到更近就會脫出來了。

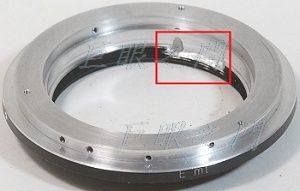

Sony E 的接環,上面鎖了一節鋁環,裡面銑掉了一些,因為會頂到對焦定位器的螺絲。
外面鎖了一個鋁環,作用是擋住側面的縫隙。

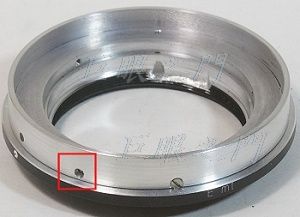

由紅框中的位置要鎖固定螺絲將裡面的鏡座鎖住,後來才想到其實,這個螺絲孔很深,外面的擋環螺絲其實可以鎖在這個孔中,不過已經都打好了孔就算了。

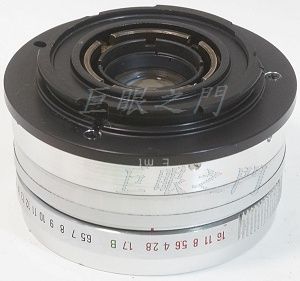

尾巴,這樣還不行,會看到裡面的一些零件,會反光。

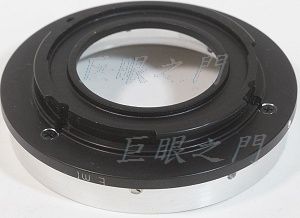

做了一個鋁環黏在裡面,這樣就好多了,但是在接環與鏡組之間要凹下一些,否則怕會頂到機身的電子接點。

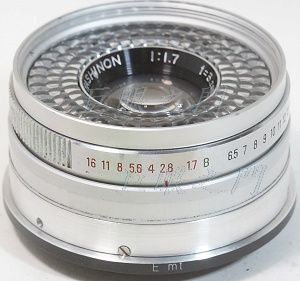

正面的外觀。
這樣改起來不太難,但是很花時間,有許多地方都要一再測試,不斷的拆拆裝裝。
