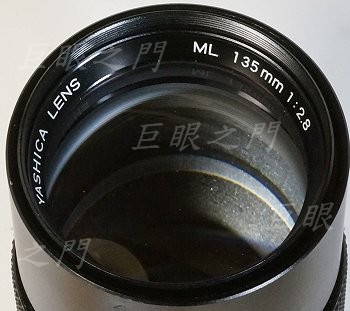

這隻鏡主要改為 Nikon 接環。

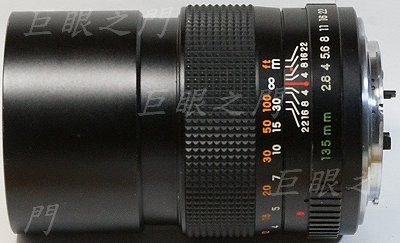

側面。
尾巴。
光學結構 4 群 5 片。

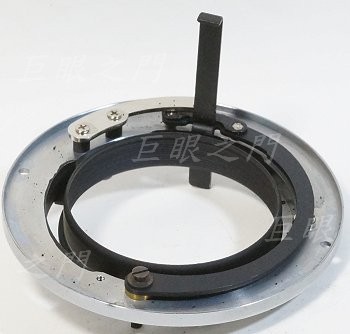

尾巴螺絲拆開就可以將接環取下,裡面有長長的連桿,這隻桿子是壓光圈桿。

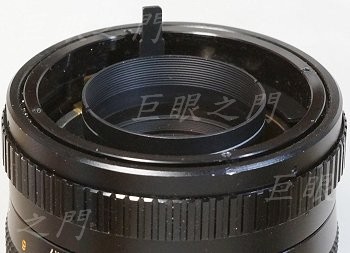

尾巴。突出的桿子是光圈控制桿,這隻桿子有點長,如果改鏡應該要剪掉。但鏡主一開始是希望非破壞性改,但是這種便宜鏡頭還要非破壞性,還是算了吧,不要自找麻煩。

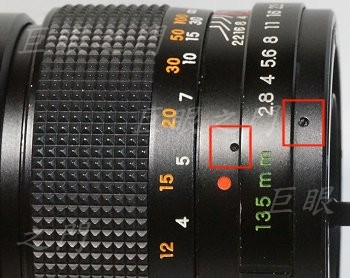

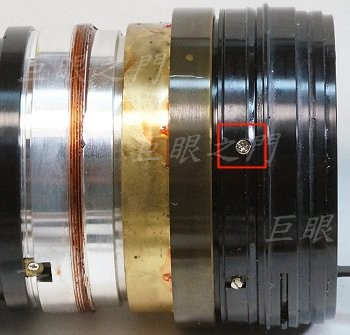

這裡有小小的止付螺絲,需要鬆開。

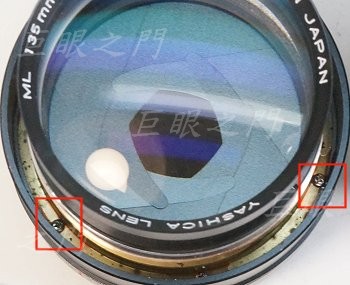

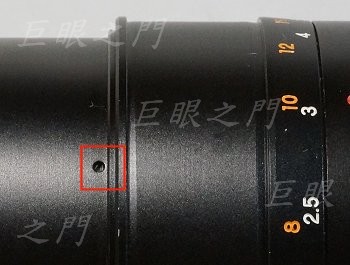

轉到最近對焦處,鏡身前面的護套上有止付螺絲,要鬆開。
護套轉下來以後,縫隙裡面可以看到固定對焦環的螺絲,共有六隻,這也是無限遠調整螺絲,所以對焦環外面的花紋橡皮無須拆下。
尾巴後面一些止付螺絲鬆開就可以將光圈環以及擋住光圈環的檔環拆掉,景深環也可以取下。這裡還有螺絲,取下後可以將尾巴的座子拆開。

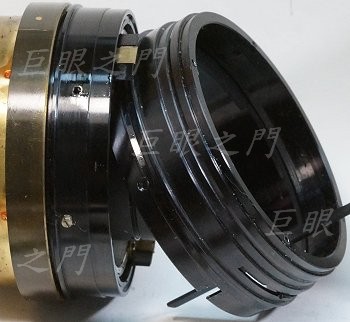

尾座拆開。

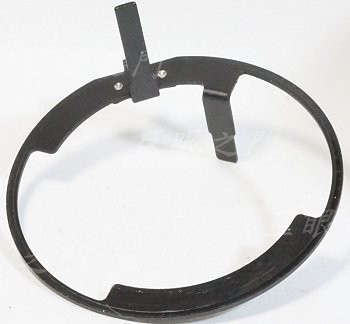

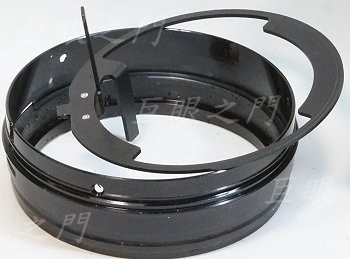

裡面有連桿,是連結光圈環以及內部光圈機構的。圖中下方的突出桿子,會突出於接環,改鏡要剪短,原來鏡主希望非破壞性改,如果非破壞性,那這個環就要重做。
這個環其實是軟鋼的,重做哪有那麼容易,我這裡又不是真正的工廠,旁邊有兩區很細,這個自己做很難做,還是算了。這種價位的鏡頭還要去訂做這個零件,那就真是無聊了。鏡主還是同意破壞了,於是下方的突出物剪掉就好,這就簡單了。

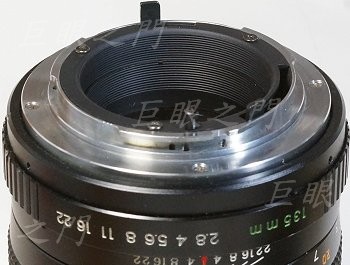

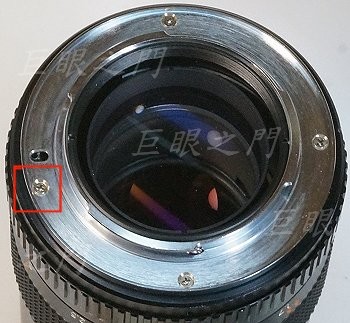

裝上 NF 接環,但是有個原來的孔剛好在鏡頭鎖孔的位置,所以這裡要重新打孔才行。

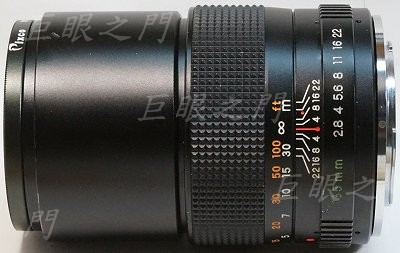

完工,側面。
D.T. Tang 製作 |
