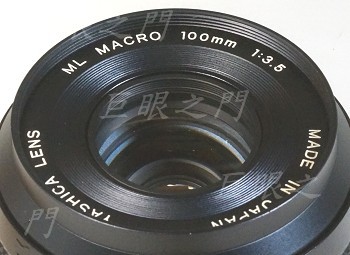

老微距鏡，鏡主是微距控，搞了一堆微距鏡，而且要改為可以開光圈對焦的 PK 接環。

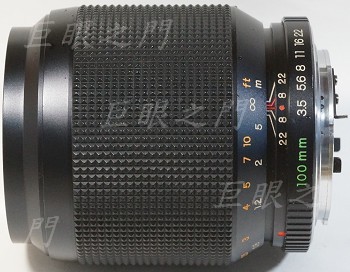

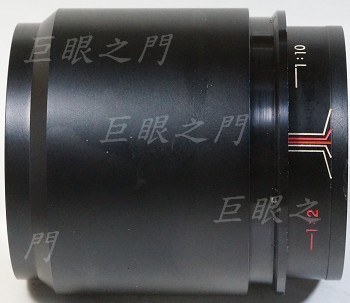

側面的外觀。

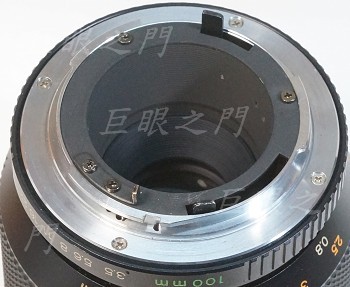

尾巴。

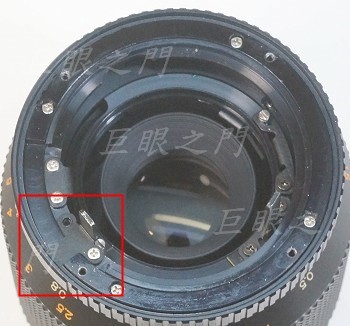

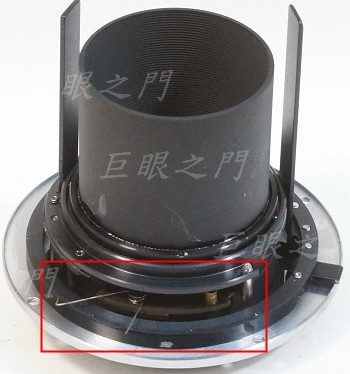

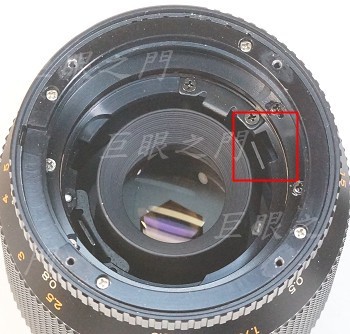

接環上的四隻螺絲拆掉，可以把整個尾巴取出；上面連著一些連動的機構。右方的桿子是光圈控制連桿，左方的桿子是壓光圈桿。紅框中的彈簧等等機構，作用不太清楚，反正改鏡用不到，不研究了。
拆下的尾巴護環很長，這個還要用到。

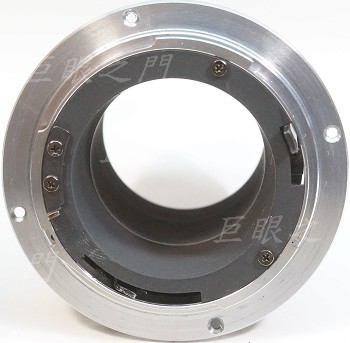

把那些連動機構拆出來之後的外觀，要拆到這樣才能把核心的護環取出。

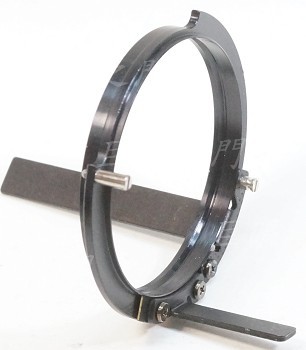

核心取出，側面還有個零件，這個零件改鏡沒有用，可以拆除。

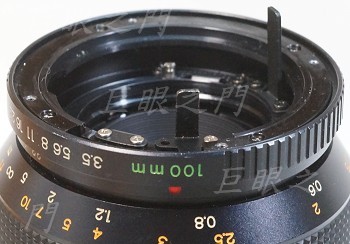

這是原來的連桿放回去的大致狀態，畫面下方的光圈連桿太長，會頂到 PK 接環，所以要切短。圖片右上方的桿子是壓光圈桿，這個位置不對，PK 接環的壓光圈桿位置不是在這裡。
光圈連桿突出處要卡在光圈環的缺口處。
這是壓光圈機構的原始外觀。

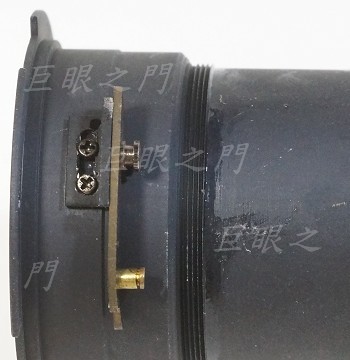

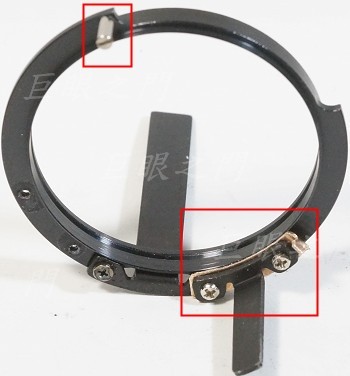

上方紅框中的柱狀螺絲沒用，可以拆除。下方的壓光圈連動機構要換位置固定，與上圖比較就知道。因為這個機構裝好後突出於接環面的長度稍微短了些，所以底下再墊一片銅片，而且銅片要做個勾子以便勾彈簧。

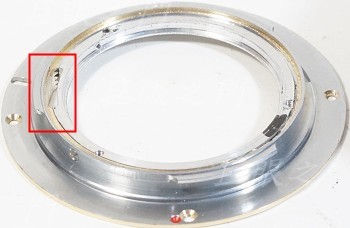

PK 接環內鎖一圈鋁環，用以固定中間的核心護環；紅框中還要磨缺口，以便壓光圈桿可以穿出來。

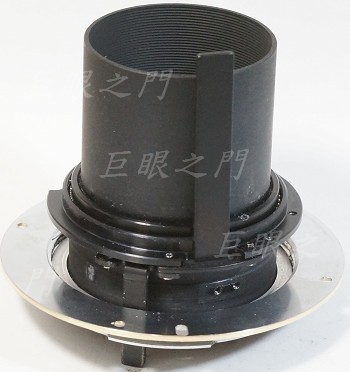

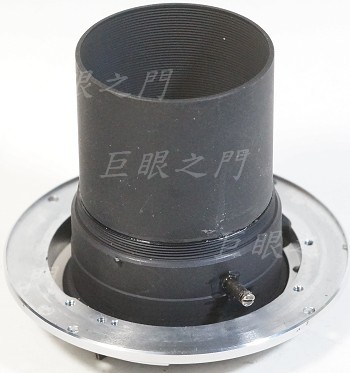

先把護環由外側鎖在 PK 接環上，再把裡面的連動機構裝上。由縫隙中可以看到原來的構造是六個鋼珠，分別要放在裡面銅圈的六個缺口處。但是這很難裝，原廠可能有特殊工具，自己裝沒有工具，裝一裝鋼珠又移位到銅片底下。後來研究一下，乾脆裝一圈鋼珠就好，反正手上鋼珠很多，那樣就沒有銅片的干擾，果然好裝多了。

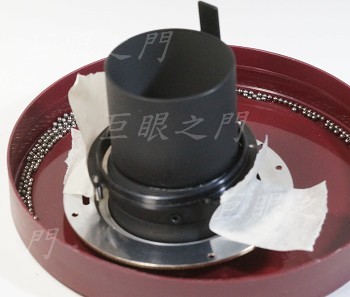

裝的時候要這樣裝，先把環用不太黏的裝潢用遮蔽膠帶黏在大約的位置，再把鋼珠塞進去，塞滿了再把上方的鎖環鎖住，等都測試好了，還要在鎖環螺紋處上點螺絲膠。

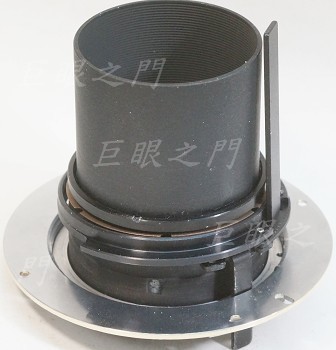

裝好後的外觀。

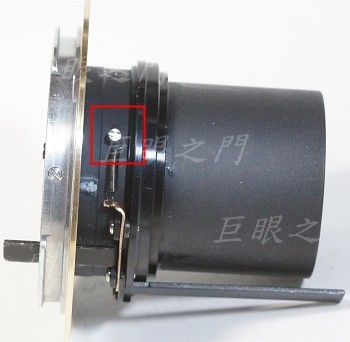

鎖個彈簧拉住，無須太緊。因為連桿的固定角度已經改變，所以勾彈簧的小柱狀螺絲要換成短的，否則會頂到鏡身內其他其他零件。
這個缺口就是要裝壓光圈連動桿的。

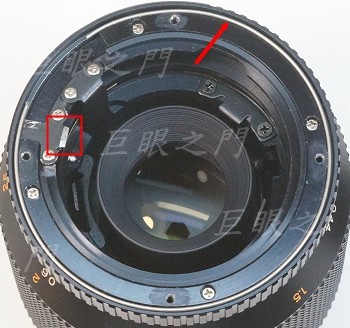

左方紅框中的連桿已經磨短。箭頭處則在光圈環的凹槽中塞了一圈細彈簧。因為原廠的結構是接環邊上有突出物壓在光圈環凹槽中，現在 PK 接環是平的，所以要用細金屬線填進去頂住。

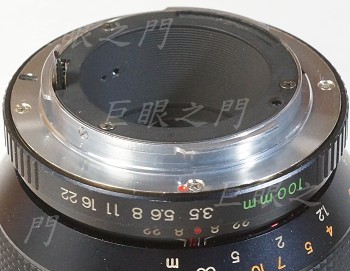

尾巴裝上。
但有個問題，原來的接環厚度大約 1.5 mm ，新的接環只有約 1 mm ，所以無限遠位置不合，把對焦環外的花紋橡皮取下，是有一圈五隻螺絲鎖住，但是那個不是調整無限遠的，只是調整對焦環角度用的。

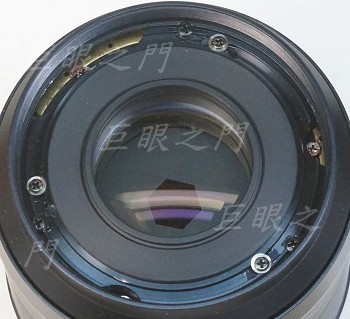

要調整無限遠要由前方著手，把銘環轉開後，可以看到左上方有個縫隙。

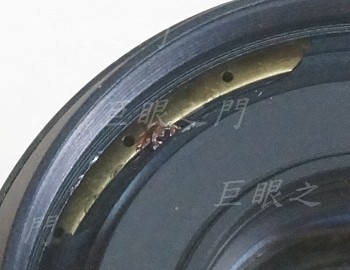

縫隙放大來看，周邊有三隻固定螺絲鎖住一個銅環；先調整對焦環到剛好無限遠處，銅環鬆開後用尖的工具戳在銅環小孔中去調整銅環角度，使銅環突起（圖中看不到）剛好頂住對焦環內的機構就完成了。

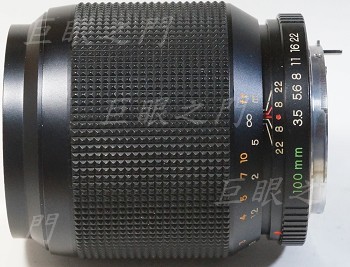

側面完成圖。
