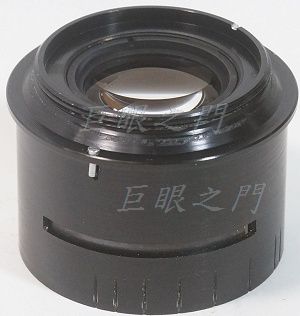

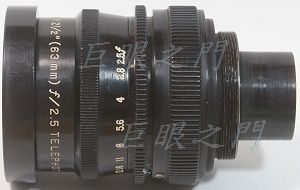

這應該是電影鏡,是否 Kodak S 接環不太確定。
光學結構不明。

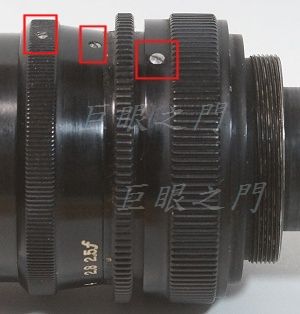

右方的螺絲要鬆開,中間紅框的螺絲是連結光圈環以及內部光圈機構的,左方紅框中的螺絲不要動,是固定裡面光圈定位金屬片的。

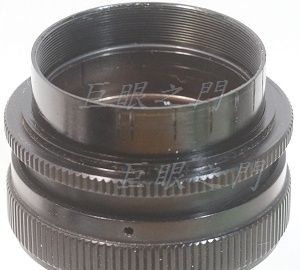

前面鏡組可以用力轉下來。

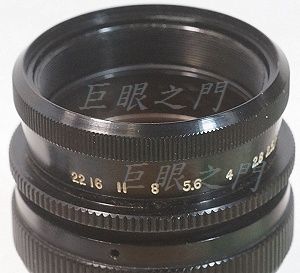

光圈環上的螺絲鬆開就可以將光圈環取下。

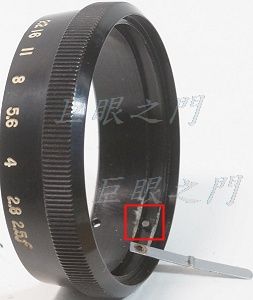

這個金屬片卡在螺絲尾巴上,光圈定位用的。

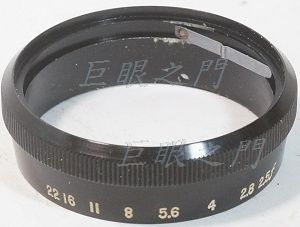

這是裝上時的外觀。
原來尾巴內應該有膠,噴了酒精尾巴可以取下。
但是還留著一截長長的外殼,這個外殼要取下,但是卡死了,噴酒精也沒用,最後只好磨缺口暴力拆除。

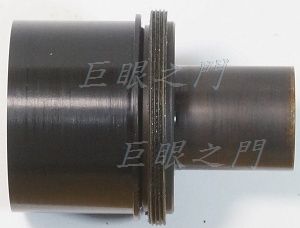

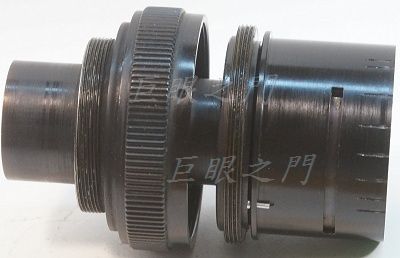

這是尾巴先鋸短的外觀,研究之後還是無法上 M42,所以最後暴力拆除。

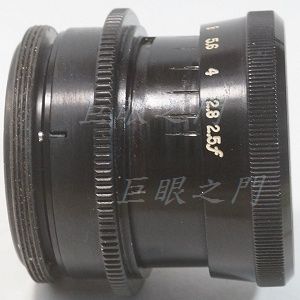

外殼拆掉剩下的鏡身。
研究了一下,此鏡可以用前 52 mm 後 42 mm 的 17-31 mm 長度對焦筒改為 M42 的法蘭距,用哈克的前 54 mm 對焦筒也可以,但是鏡主說手上已經有前 52 mm 的對焦筒了。
尾巴車了一小圈,這要做為接環外殼定位之用。

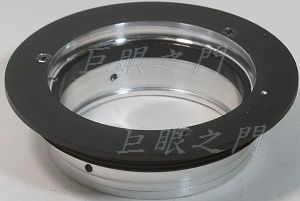

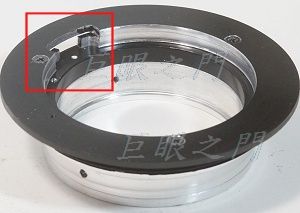

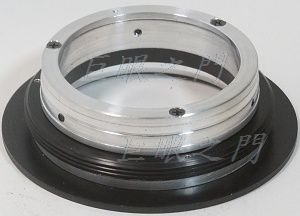

做了個環,圖中上方要固定鏡組用,下方的螺紋環是 52 mm 螺紋環,最下方是擋板,限制螺紋環不要整個轉到對焦筒裡面。
上方內側要車到光圈環可以裝進去。因為光圈環有點長,原來有陽極處理,不想車掉,所以在螺紋環與擋環之間還墊了約 2.4 mm 的鋁環。這樣底下螺紋環有陽極的表面剛好差不多頂到光圈環。

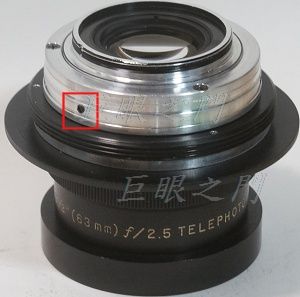

側面用止付螺絲鎖住鏡身。

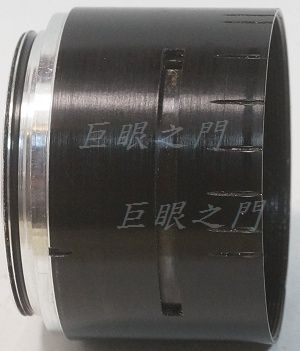

這一區要銑掉一些,以便由側面還可以看到光圈數值。

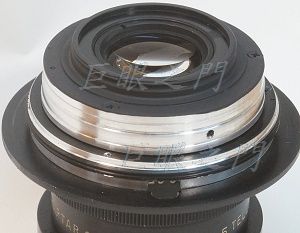

尾巴會露出處要塗消光漆。

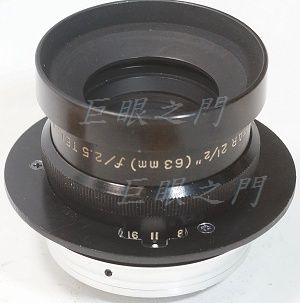

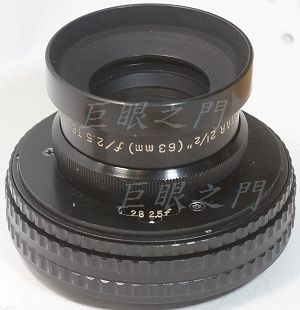

完成的外觀,這樣由側面可以看到光圈值,如果用前 42 mm 的對焦筒就無法看到光圈值了。
裝上對焦筒。

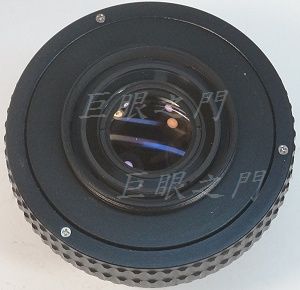

尾巴都不會反光。
