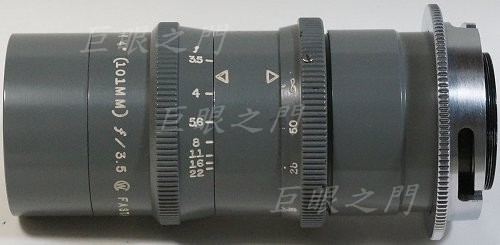

改過好幾隻,不過版本不同,外型也有差異。這個接環看過,但是忘了是什麼接環了。

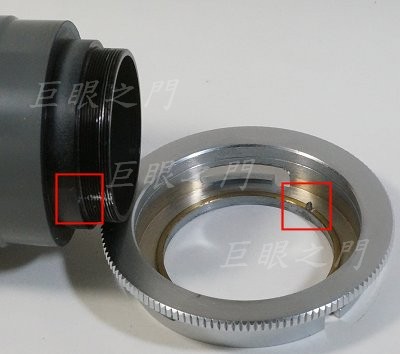

尾巴原來應該有鎖環,但是鎖環已經不見,所以可以直接拔掉。原來紅框中有凸起的銷子以及孔洞,用以定位。

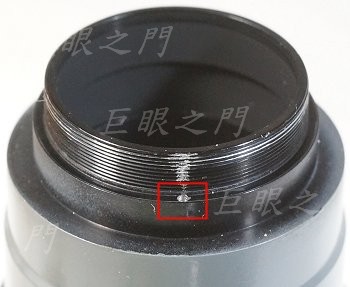

定位的孔洞。

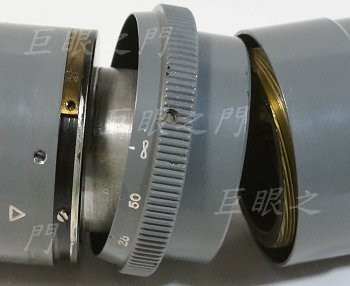

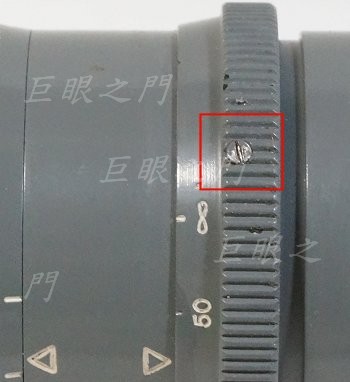

原來的對焦系統潤滑油已經乾涸,所以要維修,對焦環上有兩隻螺絲都要拆開。

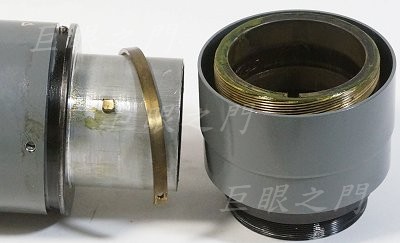

裡面的結構,將對焦環上螺絲取下,就可以將對焦系統向右抽出,然後也可以轉開。對焦環上的螺絲原來鎖在左方的半圓銅環上,銅環在凹槽中運行就可以對焦。
銅環取下重新加油,右方的複螺紋環缺口裝回時要對到左方鏡身上的凸起。

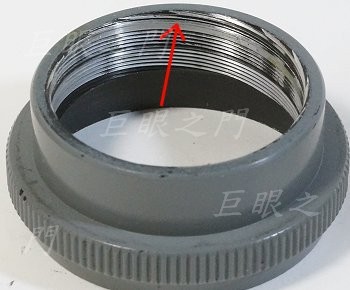

詭異的對焦環,有一處是沒有螺紋的,裝回時這一處沒螺紋的要與外複螺紋環上無螺紋處相配合;所以複螺紋裝回的角度是唯一的。

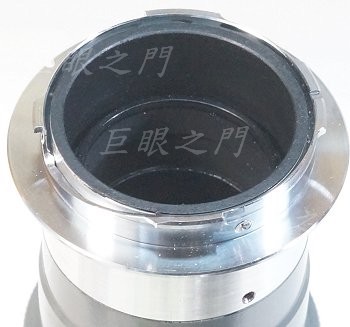

尾巴只要做個有 LM 接環的管子鎖上就好,裡面要塗黑。

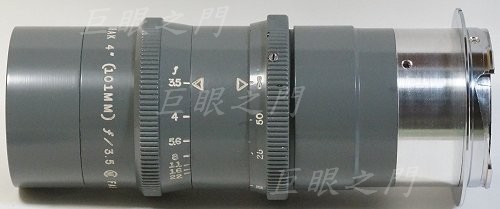

側面外觀。本來此鏡可以改 M42,但是鏡主反正說要這樣改,那就這樣改吧。
