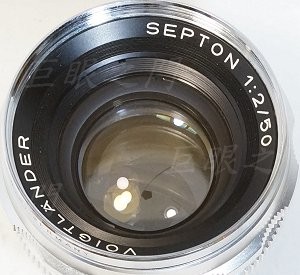

這隻第一次處理。

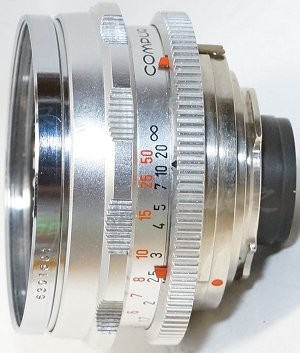

側面。
光學結構 5 群 7 片，有兩片膠合鏡，這個膠合鏡常有災情發生。
尾巴。

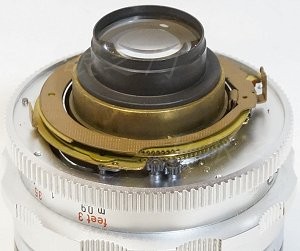

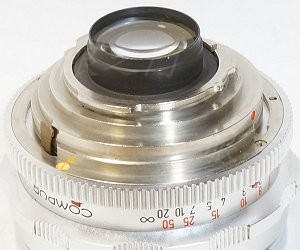

尾巴外面四隻螺絲拆開就可以將後面的接環取下，裡面與其他 DKL 鏡頭結構類似。
都拆掉後，這樣可就不太類似了，其他 DKL 鏡頭可以由此再拆，但是此鏡到此為止，其他要由前面拆了。

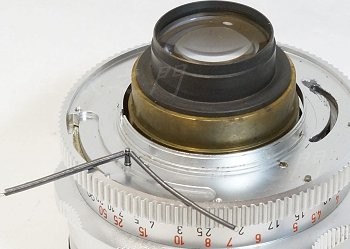

這兩隻彈簧裝配時不能弄錯，一粗一細，裝的時候竟然弄錯了，結果光圈轉起來開闔就是不順，後來發現裝錯，這個其實裝很多了，但就是有時會忘記。

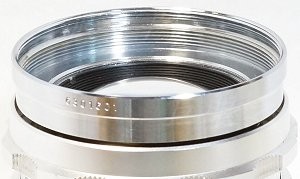

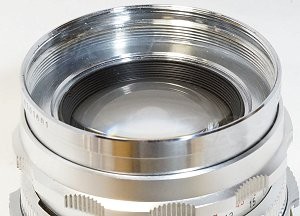

本來以為由銘環裡面拆，結果打開看什麼機關也沒有，裡面只有鎖住鏡片的鎖環。
其實是要整個前鏡組轉開啦，一開始沒敢用暴力，後來問了朋友說就是由此轉，才去大膽的轉它。

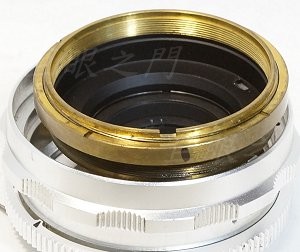

前鏡組轉開取下後，就看到無限遠調整螺絲，有三隻。
無限遠調整螺絲拆下後就可以將對焦複螺紋系統拆出來。

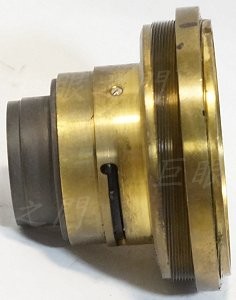

這是裡面的複螺紋系統以及後鏡組。這些拆的時候都要用簽字筆做些記號，裝回時比較方便。

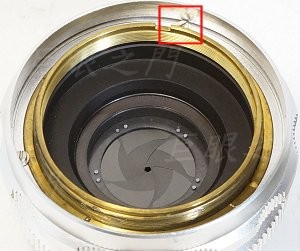

對焦環轉到底，會頂到這裡的螺絲，這是無限遠的位置。

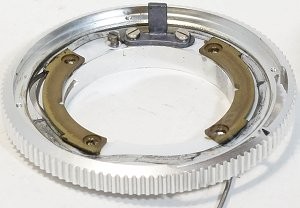

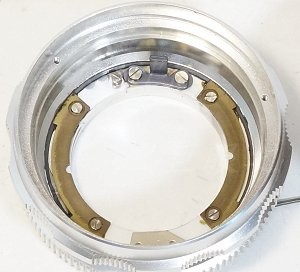

裡面有兩組銅片頂住周邊的斜口來調整對焦環鬆緊，調這個很花時間，要調整到剛好不會鬆動為度。將銅片像外頂就會更緊，向內一些就會鬆。

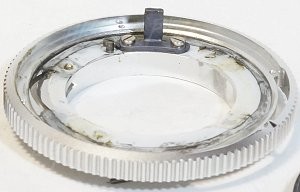

銅片鬆開後，上面的一節座子就可以取下。

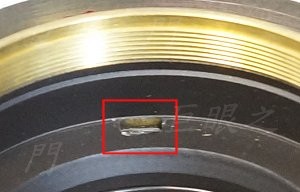

銅片底下有一片塑膠片，白色的，照片不太清楚。這一片應該是使對焦環轉起來較滑順的。

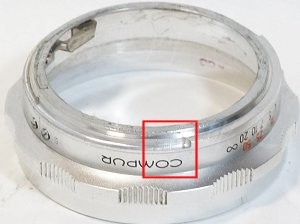

改造最近對焦距離都一樣，把這一節周邊的凹槽用銑刀銑的範圍大一些就好，朋友的照片顯示銑到外殼上 Compur 字樣 C 字再過去一點，於是比照辦理。
傷腦筋，不行啦，這樣可以對到較近，但是對到最近處可裡會有縫隙，裡面就是複螺紋，這樣很容易進沙子，會造成對焦不順，到時候要洗複螺紋。當時看朋友這樣搞也就沒多想，結果他說本來就會這樣。當然自己會清會洗，自己改來玩可以，但不是每位鏡主都會自己清洗的，所以幫人家改，我會把缺點說清楚，鏡主自己要評估，如果缺點不是困擾，那就沒問題，否則還是不要這樣改。
而且這樣對焦定位器只有卡住一點點，是可以用啦，但是會進灰塵還是不宜。

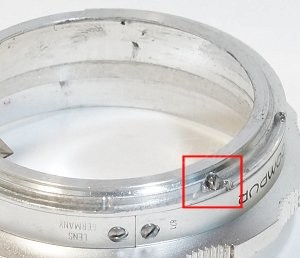

於是在這裡又鑽孔鎖了一隻小螺絲擋住，不要對那麼近，位置大約在還不到 R 字的位置，大約就只能這樣。原來凹槽的位置範圍大約在圖中兩個螺絲左邊靠左的位置，所以其實改造的範圍其實很有限，這樣應該近不了多少，那到底可以差多少，哈哈，忘了檢視就打包了，等鏡主試拍了再告訴大家吧。所以這個鏡其實就不要折騰了，近不了多少的。
